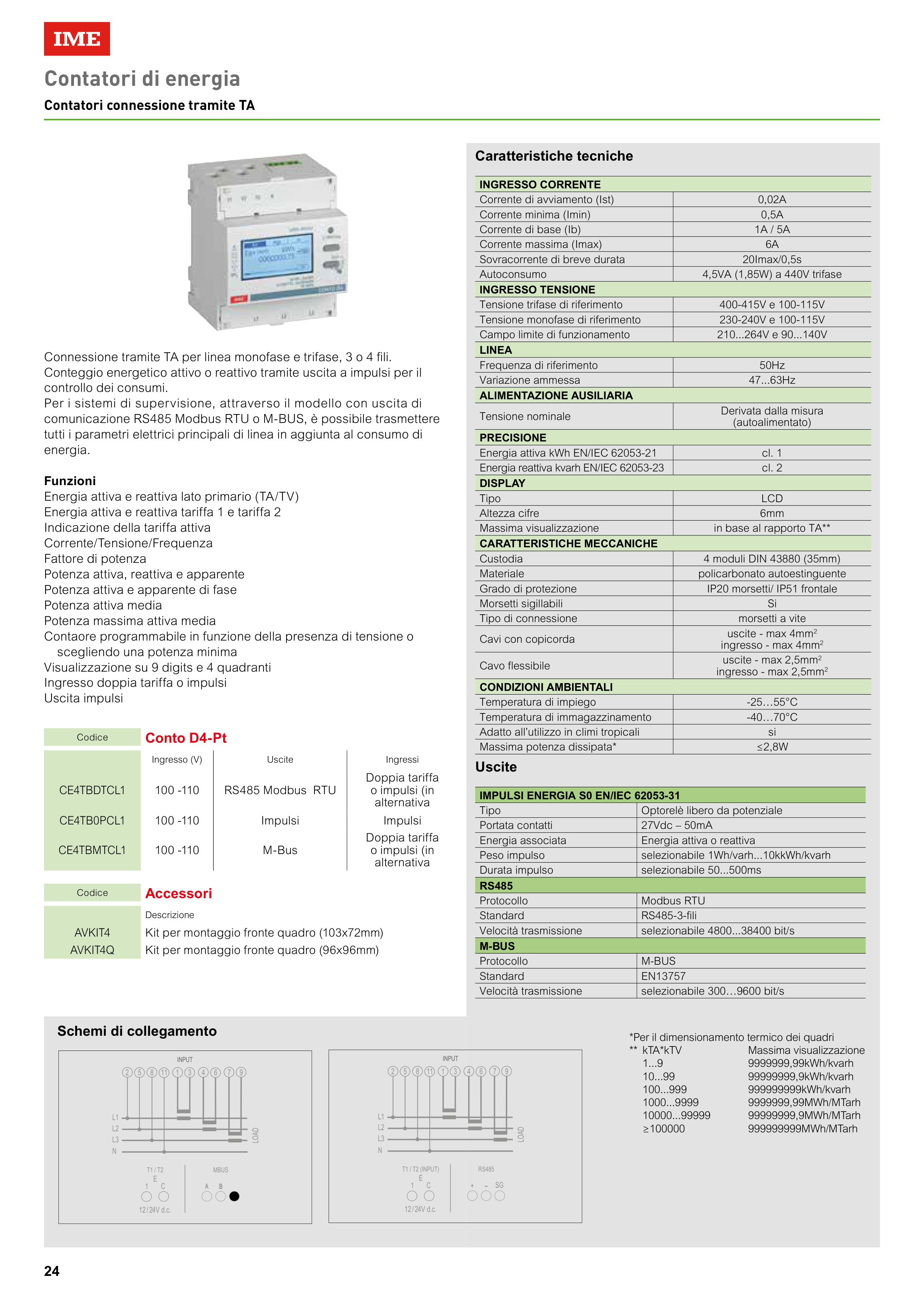

Contatori di energia
Contatori connessione tramite TA
Codice
Conto D4-Pt
Ingresso (V)
Uscite
Ingressi
CE4TBDTCL1
100 -110
RS485 Modbus RTU
Doppia tariffa
o impulsi (in
alternativa
CE4TB0PCL1
100 -110
Impulsi
Impulsi
CE4TBMTCL1
100 -110
M-Bus
Doppia tariffa
o impulsi (in
alternativa
Caratteristiche tecniche
Connessione tramite TA per linea monofase e trifase, 3 o 4 fili.
Conteggio energetico attivo o reattivo tramite uscita a impulsi per il
controllo dei consumi.
Per i sistemi di supervisione, attraverso il modello con uscita di
comunicazione RS485 Modbus RTU o M-BUS, è possibile trasmettere
tutti i parametri elettrici principali di linea in aggiunta al consumo di
energia.
Funzioni
Energia attiva e reattiva lato primario (TA/TV)
Energia attiva e reattiva tariffa 1 e tariffa 2
Indicazione della tariffa attiva
Corrente/Tensione/Frequenza
Fattore di potenza
Potenza attiva, reattiva e apparente
Potenza attiva e apparente di fase
Potenza attiva media
Potenza massima attiva media
Contaore programmabile in funzione della presenza di tensione o
scegliendo una potenza minima
Visualizzazione su 9 digits e 4 quadranti
Ingresso doppia tariffa o impulsi
Uscita impulsi
Uscite
IMPULSI ENERGIA S0 EN/IEC 62053-31
Tipo
Optorelè libero da potenziale
Portata contatti
27Vdc – 50mA
Energia associata
Energia attiva o reattiva
Peso impulso
selezionabile 1Wh/varh...10kkWh/kvarh
Durata impulso
selezionabile 50...500ms
RS485
Protocollo
Modbus RTU
Standard
RS485-3-fili
Velocità trasmissione
selezionabile 4800...38400 bit/s
M-BUS
Protocollo
M-BUS
Standard
EN13757
Velocità trasmissione
selezionabile 300…9600 bit/s
INGRESSO CORRENTE
Corrente di avviamento (Ist)
0,02A
Corrente minima (Imin)
0,5A
Corrente di base (Ib)
1A / 5A
Corrente massima (Imax)
6A
Sovracorrente di breve durata
20Imax/0,5s
Autoconsumo
4,5VA (1,85W) a 440V trifase
INGRESSO TENSIONE
Tensione trifase di riferimento
400-415V e 100-115V
Tensione monofase di riferimento
230-240V e 100-115V
Campo limite di funzionamento
210...264V e 90...140V
LINEA
Frequenza di riferimento
50Hz
Variazione ammessa
47...63Hz
ALIMENTAZIONE AUSILIARIA
Tensione nominale
Derivata dalla misura
(autoalimentato)
PRECISIONE
Energia attiva kWh EN/IEC 62053-21
cl. 1
Energia reattiva kvarh EN/IEC 62053-23
cl. 2
DISPLAY
Tipo
LCD
Altezza cifre
6mm
Massima visualizzazione
in base al rapporto TA**
CARATTERISTICHE MECCANICHE
Custodia
4 moduli DIN 43880 (35mm)
Materiale
policarbonato autoestinguente
Grado di protezione
IP20 morsetti/ IP51 frontale
Morsetti sigillabili
Si
Tipo di connessione
morsetti a vite
Cavi con copicorda
uscite - max 4mm2
ingresso - max 4mm2
Cavo flessibile
uscite - max 2,5mm2
ingresso - max 2,5mm2
CONDIZIONI AMBIENTALI
Temperatura di impiego
-25…55°C
Temperatura di immagazzinamento
-40…70°C
Adatto all’utilizzo in climi tropicali
si
Massima potenza dissipata*
≤2,8W
Schemi di collegamento
Codice
Accessori
Descrizione
AVKIT4
Kit per montaggio fronte quadro (103x72mm)
AVKIT4Q
Kit per montaggio fronte quadro (96x96mm)
Conto D4-Pt MID
L1
L2
L3
N
INPUT
LOAD
3
4
6
7
9
1
5
8
11
2
MBUS
A
B
T1 / T2
12 / 24V d.c.
1 C
E
Conto D4-Pd MID
L1
L2
L3
N
INPUT
LOAD
3
4
6
7
9
1
11
MBUS
A
B
T1 / T2
12 / 24V d.c.
1 C
E
Conto D2
INPUT
LOAD
N
MBUS
A
B
T1 / T2 (INPUT)
12 / 24V d.c.
1 C
E
L1
L2
L3
N
INPUT
LOAD
3
4
6
7
9
1
5
8
11
2
RS485
+
–
SG
T1 / T2 (INPUT)
12 / 24V d.c.
1 C
E
INPUT
LOAD
N
RS485
+
–
SG
T1 / T2 (INPUT)
12 / 24V d.c.
1 C
E
INPUT
LOAD
N
OUTPUT
INPUT
12 / 24V d.c.
max 30V 50mA
1 C
E
L1
L2
L3
N
INPUT
LOAD
3
4
6
7
9
1
11
RS485
+
–
SG
T1 / T2
12 / 24V d.c.
1 C
E
L1
L2
L3
N
INPUT
LOAD
3
4
6
7
9
1
11
OUTPUT
INPUT
12 / 24V d.c.
1 C
E
max 30V 50mA
*Per il dimensionamento termico dei quadri
** kTA*kTV
Massima visualizzazione
1...9
9999999,99kWh/kvarh
10...99
99999999,9kWh/kvarh
100...999
999999999kWh/kvarh
1000...9999
9999999,99MWh/MTarh
10000...99999
99999999,9MWh/MTarh
≥100000
999999999MWh/MTarh
