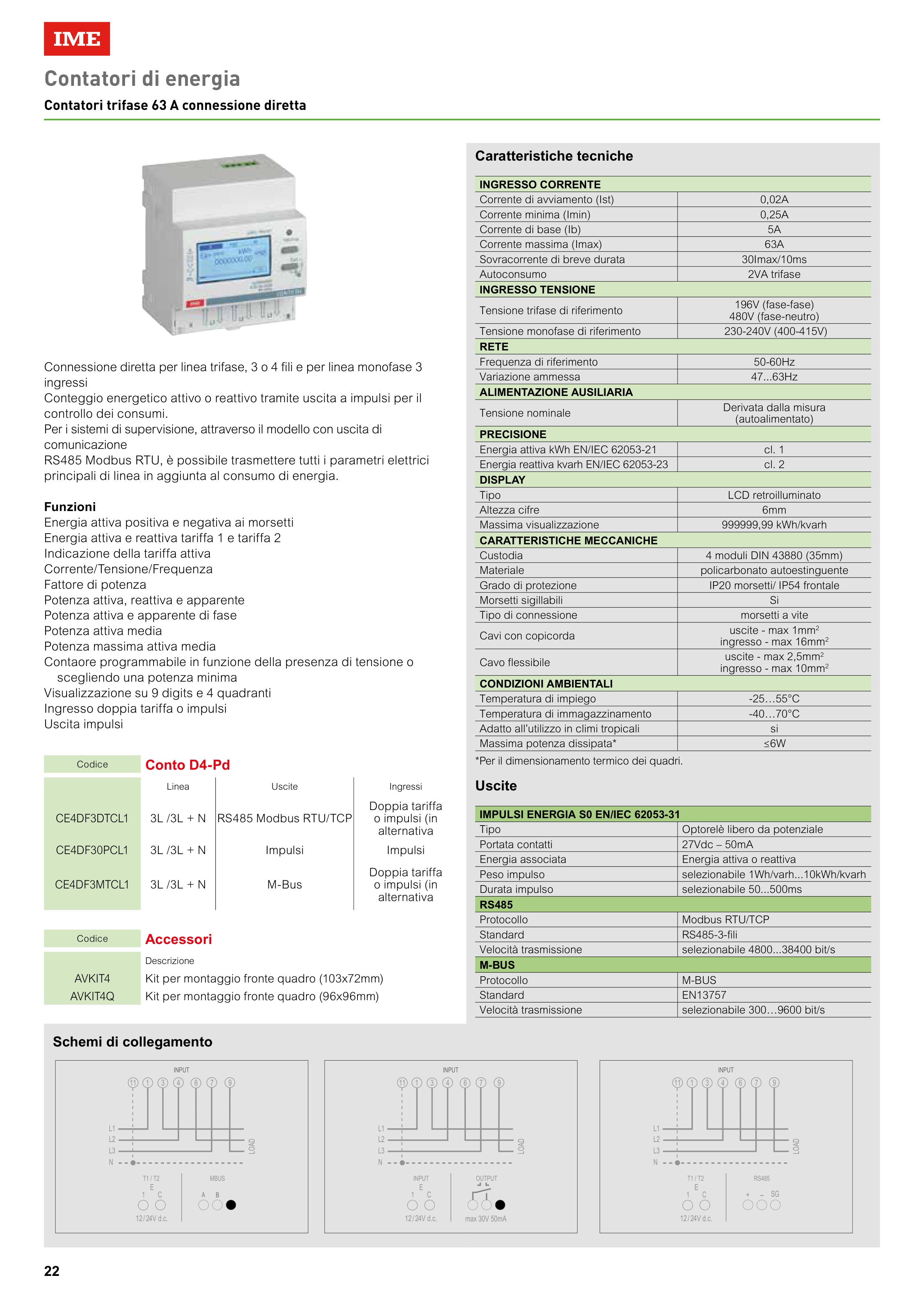

Contatori di energia
Contatori trifase 63 A connessione diretta
Connessione diretta per linea trifase, 3 o 4 fili e per linea monofase 3
ingressi
Conteggio energetico attivo o reattivo tramite uscita a impulsi per il
controllo dei consumi.
Per i sistemi di supervisione, attraverso il modello con uscita di
comunicazione
RS485 Modbus RTU, è possibile trasmettere tutti i parametri elettrici
principali di linea in aggiunta al consumo di energia.
Funzioni
Energia attiva positiva e negativa ai morsetti
Energia attiva e reattiva tariffa 1 e tariffa 2
Indicazione della tariffa attiva
Corrente/Tensione/Frequenza
Fattore di potenza
Potenza attiva, reattiva e apparente
Potenza attiva e apparente di fase
Potenza attiva media
Potenza massima attiva media
Contaore programmabile in funzione della presenza di tensione o
scegliendo una potenza minima
Visualizzazione su 9 digits e 4 quadranti
Ingresso doppia tariffa o impulsi
Uscita impulsi
Codice
Conto D4-Pd
Linea
Uscite
Ingressi
CE4DF3DTCL1
3L /3L + N
RS485 Modbus RTU/TCP
Doppia tariffa
o impulsi (in
alternativa
CE4DF30PCL1
3L /3L + N
Impulsi
Impulsi
CE4DF3MTCL1
3L /3L + N
M-Bus
Doppia tariffa
o impulsi (in
alternativa
Caratteristiche tecniche
*Per il dimensionamento termico dei quadri.
INGRESSO CORRENTE
Corrente di avviamento (Ist)
0,02A
Corrente minima (Imin)
0,25A
Corrente di base (Ib)
5A
Corrente massima (Imax)
63A
Sovracorrente di breve durata
30Imax/10ms
Autoconsumo
2VA trifase
INGRESSO TENSIONE
Tensione trifase di riferimento
196V (fase-fase)
480V (fase-neutro)
Tensione monofase di riferimento
230-240V (400-415V)
RETE
Frequenza di riferimento
50-60Hz
Variazione ammessa
47...63Hz
ALIMENTAZIONE AUSILIARIA
Tensione nominale
Derivata dalla misura
(autoalimentato)
PRECISIONE
Energia attiva kWh EN/IEC 62053-21
cl. 1
Energia reattiva kvarh EN/IEC 62053-23
cl. 2
DISPLAY
Tipo
LCD retroilluminato
Altezza cifre
6mm
Massima visualizzazione
999999,99 kWh/kvarh
CARATTERISTICHE MECCANICHE
Custodia
4 moduli DIN 43880 (35mm)
Materiale
policarbonato autoestinguente
Grado di protezione
IP20 morsetti/ IP54 frontale
Morsetti sigillabili
Si
Tipo di connessione
morsetti a vite
Cavi con copicorda
uscite - max 1mm2
ingresso - max 16mm2
Cavo flessibile
uscite - max 2,5mm2
ingresso - max 10mm2
CONDIZIONI AMBIENTALI
Temperatura di impiego
-25…55°C
Temperatura di immagazzinamento
-40…70°C
Adatto all’utilizzo in climi tropicali
si
Massima potenza dissipata*
≤6W
Uscite
IMPULSI ENERGIA S0 EN/IEC 62053-31
Tipo
Optorelè libero da potenziale
Portata contatti
27Vdc – 50mA
Energia associata
Energia attiva o reattiva
Peso impulso
selezionabile 1Wh/varh...10kWh/kvarh
Durata impulso
selezionabile 50...500ms
RS485
Protocollo
Modbus RTU/TCP
Standard
RS485-3-fili
Velocità trasmissione
selezionabile 4800...38400 bit/s
M-BUS
Protocollo
M-BUS
Standard
EN13757
Velocità trasmissione
selezionabile 300…9600 bit/s
Schemi di collegamento
Conto D4-Pt MID
L1
L2
L3
N
INPUT
LOAD
3
4
6
7
9
1
5
8
11
2
MBUS
A
B
T1 / T2
12 / 24V d.c.
1 C
E
Conto D4-Pd MID
L1
L2
L3
N
INPUT
LOAD
3
4
6
7
9
1
11
MBUS
A
B
T1 / T2
12 / 24V d.c.
1 C
E
Conto D2
INPUT
LOAD
N
MBUS
A
B
T1 / T2 (INPUT)
12 / 24V d.c.
1 C
E
L1
L2
L3
N
INPUT
LOAD
3
4
6
7
9
1
5
8
11
2
RS485
+
–
SG
T1 / T2 (INPUT)
12 / 24V d.c.
1 C
E
INPUT
LOAD
N
RS485
+
–
SG
T1 / T2 (INPUT)
12 / 24V d.c.
1 C
E
INPUT
LOAD
N
OUTPUT
INPUT
12 / 24V d.c.
max 30V 50mA
1 C
E
L1
L2
L3
N
INPUT
LOAD
3
4
6
7
9
1
11
RS485
+
–
SG
T1 / T2
12 / 24V d.c.
1 C
E
L1
L2
L3
N
INPUT
LOAD
3
4
6
7
9
1
11
OUTPUT
INPUT
12 / 24V d.c.
1 C
E
max 30V 50mA
Codice
Accessori
Descrizione
AVKIT4
Kit per montaggio fronte quadro (103x72mm)
AVKIT4Q
Kit per montaggio fronte quadro (96x96mm)
