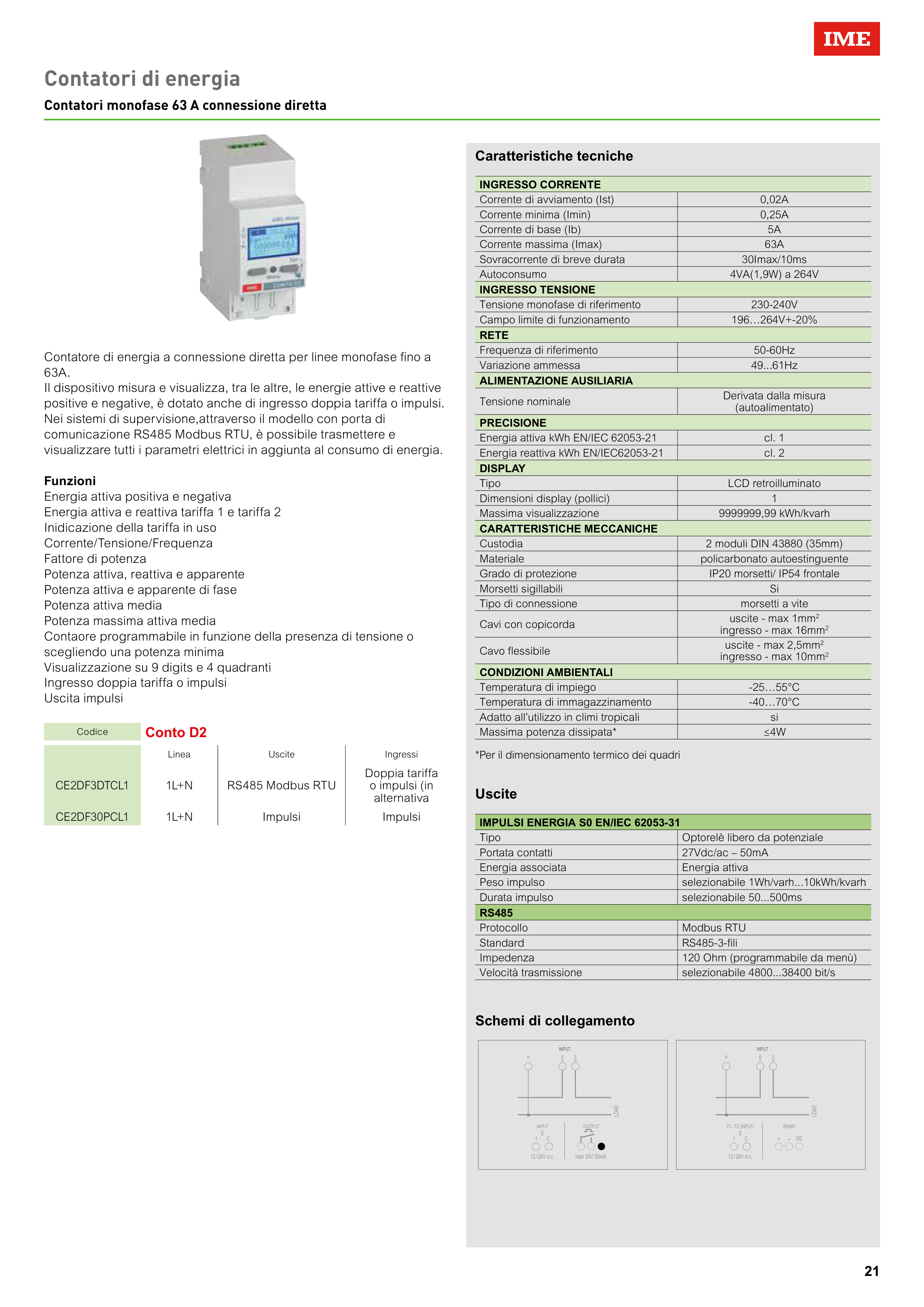

Contatori di energia
Contatori monofase 63 A connessione diretta
Contatore di energia a connessione diretta per linee monofase fino a
63A.
Il dispositivo misura e visualizza, tra le altre, le energie attive e reattive
positive e negative, è dotato anche di ingresso doppia tariffa o impulsi.
Nei sistemi di supervisione,attraverso il modello con porta di
comunicazione RS485 Modbus RTU, è possibile trasmettere e
visualizzare tutti i parametri elettrici in aggiunta al consumo di energia.
Funzioni
Energia attiva positiva e negativa
Energia attiva e reattiva tariffa 1 e tariffa 2
Inidicazione della tariffa in uso
Corrente/Tensione/Frequenza
Fattore di potenza
Potenza attiva, reattiva e apparente
Potenza attiva e apparente di fase
Potenza attiva media
Potenza massima attiva media
Contaore programmabile in funzione della presenza di tensione o
scegliendo una potenza minima
Visualizzazione su 9 digits e 4 quadranti
Ingresso doppia tariffa o impulsi
Uscita impulsi
Codice
Conto D2
Linea
Uscite
Ingressi
CE2DF3DTCL1
1L+N
RS485 Modbus RTU
Doppia tariffa
o impulsi (in
alternativa
CE2DF30PCL1
1L+N
Impulsi
Impulsi
Caratteristiche tecniche
*Per il dimensionamento termico dei quadri
INGRESSO CORRENTE
Corrente di avviamento (Ist)
0,02A
Corrente minima (Imin)
0,25A
Corrente di base (Ib)
5A
Corrente massima (Imax)
63A
Sovracorrente di breve durata
30Imax/10ms
Autoconsumo
4VA(1,9W) a 264V
INGRESSO TENSIONE
Tensione monofase di riferimento
230-240V
Campo limite di funzionamento
196…264V+-20%
RETE
Frequenza di riferimento
50-60Hz
Variazione ammessa
49...61Hz
ALIMENTAZIONE AUSILIARIA
Tensione nominale
Derivata dalla misura
(autoalimentato)
PRECISIONE
Energia attiva kWh EN/IEC 62053-21
cl. 1
Energia reattiva kWh EN/IEC62053-21
cl. 2
DISPLAY
Tipo
LCD retroilluminato
Dimensioni display (pollici)
1
Massima visualizzazione
9999999,99 kWh/kvarh
CARATTERISTICHE MECCANICHE
Custodia
2 moduli DIN 43880 (35mm)
Materiale
policarbonato autoestinguente
Grado di protezione
IP20 morsetti/ IP54 frontale
Morsetti sigillabili
Si
Tipo di connessione
morsetti a vite
Cavi con copicorda
uscite - max 1mm2
ingresso - max 16mm2
Cavo flessibile
uscite - max 2,5mm2
ingresso - max 10mm2
CONDIZIONI AMBIENTALI
Temperatura di impiego
-25…55°C
Temperatura di immagazzinamento
-40…70°C
Adatto all’utilizzo in climi tropicali
si
Massima potenza dissipata*
≤4W
Uscite
IMPULSI ENERGIA S0 EN/IEC 62053-31
Tipo
Optorelè libero da potenziale
Portata contatti
27Vdc/ac – 50mA
Energia associata
Energia attiva
Peso impulso
selezionabile 1Wh/varh...10kWh/kvarh
Durata impulso
selezionabile 50...500ms
RS485
Protocollo
Modbus RTU
Standard
RS485-3-fili
Impedenza
120 Ohm (programmabile da menù)
Velocità trasmissione
selezionabile 4800...38400 bit/s
Schemi di collegamento
Conto D4-Pt MID
L1
L2
L3
N
INPUT
LOAD
3
4
6
7
9
1
5
8
11
2
MBUS
A
B
T1 / T2
12 / 24V d.c.
1 C
E
Conto D4-Pd MID
L1
L2
L3
N
INPUT
LOAD
3
4
6
7
9
1
11
MBUS
A
B
T1 / T2
12 / 24V d.c.
1 C
E
Conto D2
INPUT
LOAD
N
MBUS
A
B
T1 / T2 (INPUT)
12 / 24V d.c.
1 C
E
L1
L2
L3
N
INPUT
LOAD
3
4
6
7
9
1
5
8
11
2
RS485
+
–
SG
T1 / T2 (INPUT)
12 / 24V d.c.
1 C
E
INPUT
LOAD
N
RS485
+
–
SG
T1 / T2 (INPUT)
12 / 24V d.c.
1 C
E
INPUT
LOAD
N
OUTPUT
INPUT
12 / 24V d.c.
max 30V 50mA
1 C
E
L1
L2
L3
N
INPUT
LOAD
3
4
6
7
9
1
11
RS485
+
–
SG
T1 / T2
12 / 24V d.c.
1 C
E
L1
L2
L3
N
INPUT
LOAD
3
4
6
7
9
1
11
OUTPUT
INPUT
12 / 24V d.c.
1 C
E
max 30V 50mA
