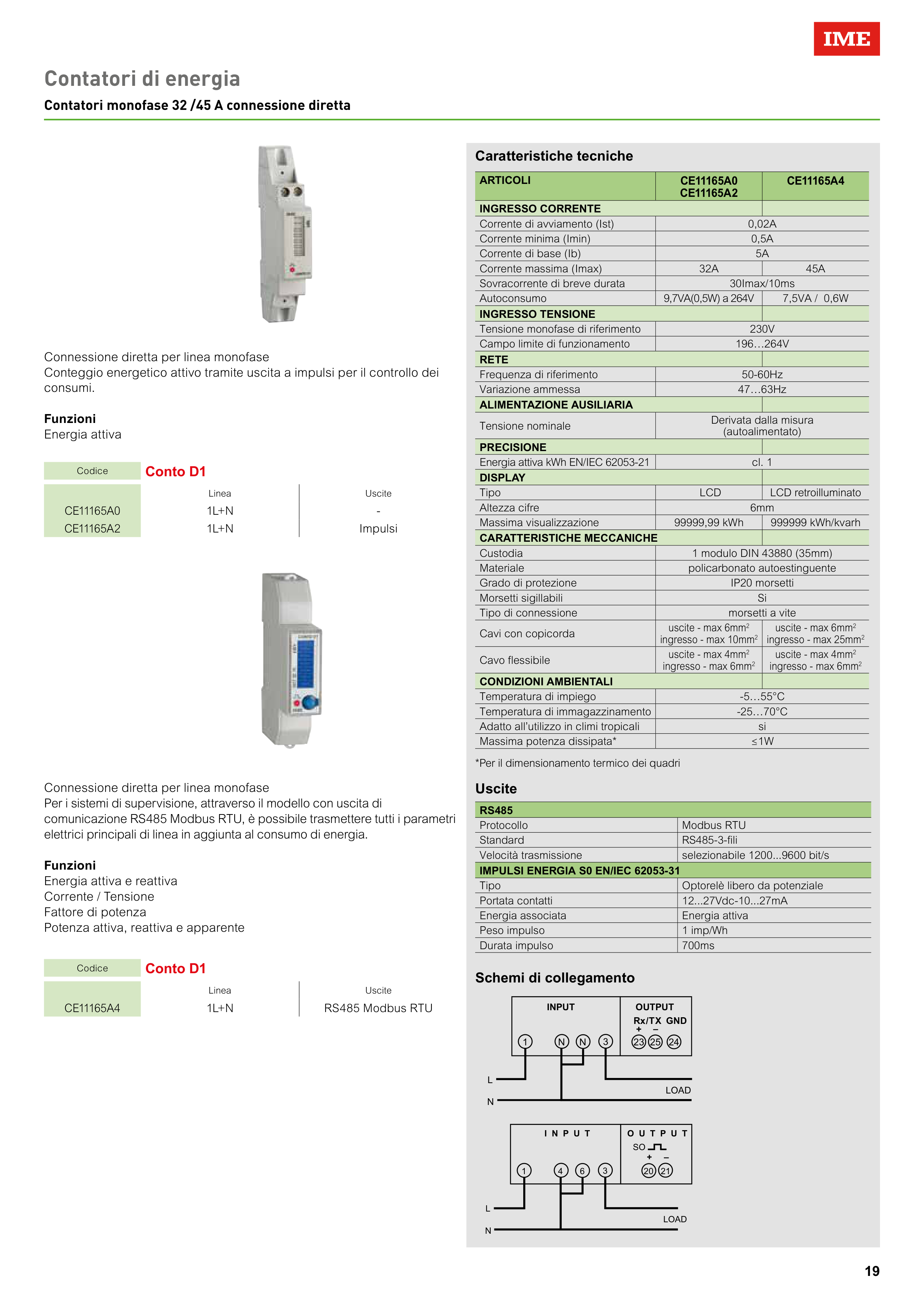

Contatori di energia
Contatori monofase 32 /45 A connessione diretta
Connessione diretta per linea monofase
Conteggio energetico attivo tramite uscita a impulsi per il controllo dei
consumi.
Funzioni
Energia attiva
Codice
Conto D1
Linea
Uscite
CE11165A0
1L+N
-
CE11165A2
1L+N
Impulsi
Connessione diretta per linea monofase
Per i sistemi di supervisione, attraverso il modello con uscita di
comunicazione RS485 Modbus RTU, è possibile trasmettere tutti i parametri
elettrici principali di linea in aggiunta al consumo di energia.
Funzioni
Energia attiva e reattiva
Corrente / Tensione
Fattore di potenza
Potenza attiva, reattiva e apparente
Codice
Conto D1
Linea
Uscite
CE11165A4
1L+N
RS485 Modbus RTU
Caratteristiche tecniche
*Per il dimensionamento termico dei quadri
ARTICOLI
CE11165A0
CE11165A2
CE11165A4
INGRESSO CORRENTE
Corrente di avviamento (Ist)
0,02A
Corrente minima (Imin)
0,5A
Corrente di base (Ib)
5A
Corrente massima (Imax)
32A
45A
Sovracorrente di breve durata
30Imax/10ms
Autoconsumo
9,7VA(0,5W) a 264V
7,5VA / 0,6W
INGRESSO TENSIONE
Tensione monofase di riferimento
230V
Campo limite di funzionamento
196…264V
RETE
Frequenza di riferimento
50-60Hz
Variazione ammessa
47…63Hz
ALIMENTAZIONE AUSILIARIA
Tensione nominale
Derivata dalla misura
(autoalimentato)
PRECISIONE
Energia attiva kWh EN/IEC 62053-21
cl. 1
DISPLAY
Tipo
LCD
LCD retroilluminato
Altezza cifre
6mm
Massima visualizzazione
99999,99 kWh
999999 kWh/kvarh
CARATTERISTICHE MECCANICHE
Custodia
1 modulo DIN 43880 (35mm)
Materiale
policarbonato autoestinguente
Grado di protezione
IP20 morsetti
Morsetti sigillabili
Si
Tipo di connessione
morsetti a vite
Cavi con copicorda
uscite - max 6mm2
ingresso - max 10mm2
uscite - max 6mm2
ingresso - max 25mm2
Cavo flessibile
uscite - max 4mm2
ingresso - max 6mm2
uscite - max 4mm2
ingresso - max 6mm2
CONDIZIONI AMBIENTALI
Temperatura di impiego
-5…55°C
Temperatura di immagazzinamento
-25…70°C
Adatto all’utilizzo in climi tropicali
si
Massima potenza dissipata*
≤1W
Uscite
RS485
Protocollo
Modbus RTU
Standard
RS485-3-fili
Velocità trasmissione
selezionabile 1200...9600 bit/s
IMPULSI ENERGIA S0 EN/IEC 62053-31
Tipo
Optorelè libero da potenziale
Portata contatti
12...27Vdc-10...27mA
Energia associata
Energia attiva
Peso impulso
1 imp/Wh
Durata impulso
700ms
Schemi di collegamento
L
N
LOAD
3
N
N
1
INPUT
OUTPUT
23
Rx/TX GND
25
24
+
L
N
LOAD
3
20
SO
21
6
4
1
+
–
I N P U T
O U T P U T
