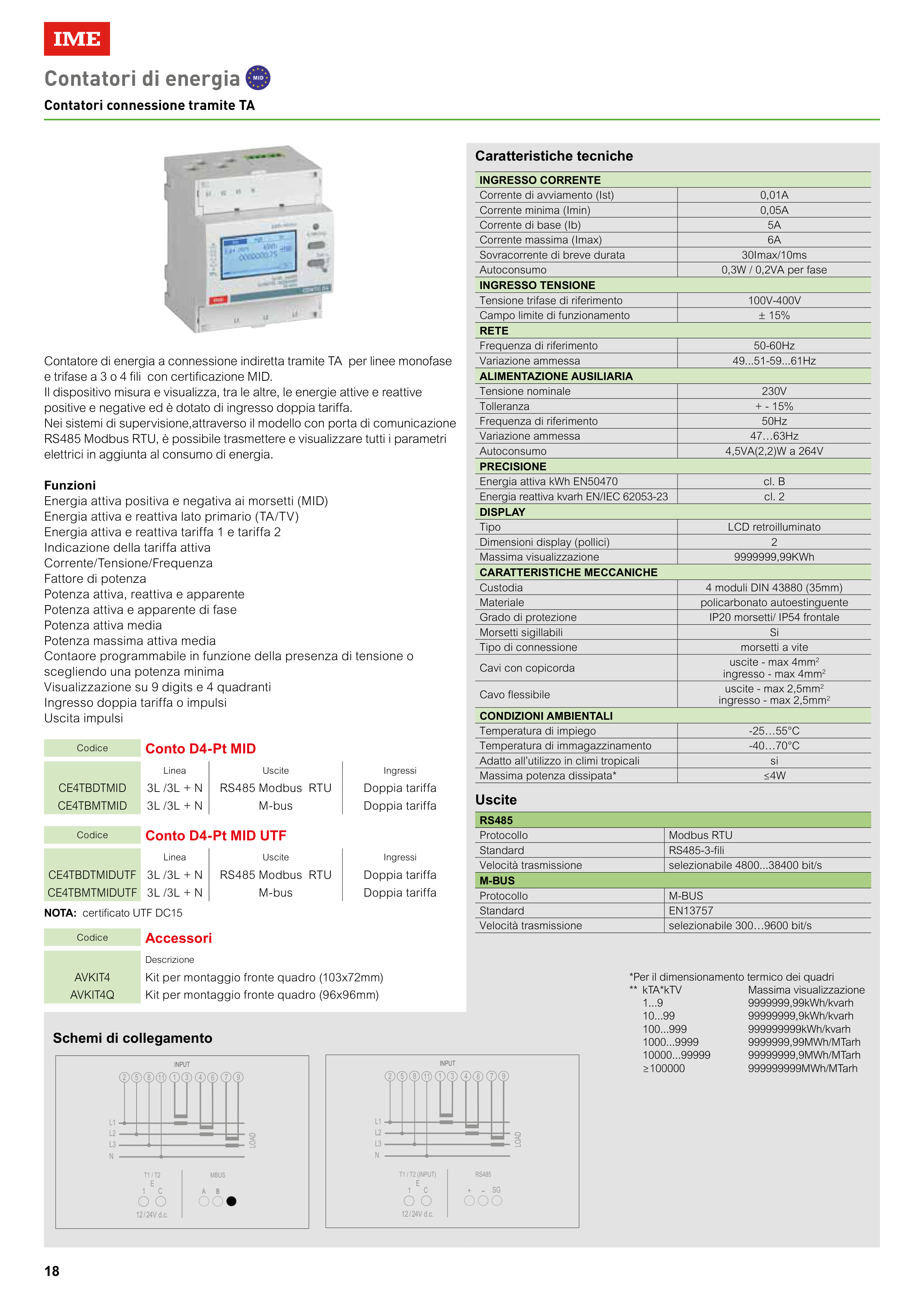

Contatore di energia a connessione indiretta tramite TA per linee monofase
e trifase a 3 o 4 fili con certificazione MID.
Il dispositivo misura e visualizza, tra le altre, le energie attive e reattive
positive e negative ed è dotato di ingresso doppia tariffa.
Nei sistemi di supervisione,attraverso il modello con porta di comunicazione
RS485 Modbus RTU, è possibile trasmettere e visualizzare tutti i parametri
elettrici in aggiunta al consumo di energia.
Funzioni
Energia attiva positiva e negativa ai morsetti (MID)
Energia attiva e reattiva lato primario (TA/TV)
Energia attiva e reattiva tariffa 1 e tariffa 2
Indicazione della tariffa attiva
Corrente/Tensione/Frequenza
Fattore di potenza
Potenza attiva, reattiva e apparente
Potenza attiva e apparente di fase
Potenza attiva media
Potenza massima attiva media
Contaore programmabile in funzione della presenza di tensione o
scegliendo una potenza minima
Visualizzazione su 9 digits e 4 quadranti
Ingresso doppia tariffa o impulsi
Uscita impulsi
Contatori di energia
Contatori connessione tramite TA
Caratteristiche tecniche
Codice
Conto D4-Pt MID
Linea
Uscite
Ingressi
CE4TBDTMID
3L /3L + N
RS485 Modbus RTU
Doppia tariffa
CE4TBMTMID
3L /3L + N
M-bus
Doppia tariffa
Codice
Conto D4-Pt MID UTF
Linea
Uscite
Ingressi
CE4TBDTMIDUTF
3L /3L + N
RS485 Modbus RTU
Doppia tariffa
CE4TBMTMIDUTF
3L /3L + N
M-bus
Doppia tariffa
Codice
Accessori
Descrizione
AVKIT4
Kit per montaggio fronte quadro (103x72mm)
AVKIT4Q
Kit per montaggio fronte quadro (96x96mm)
*Per il dimensionamento termico dei quadri
** kTA*kTV
Massima visualizzazione
1...9
9999999,99kWh/kvarh
10...99
99999999,9kWh/kvarh
100...999
999999999kWh/kvarh
1000...9999
9999999,99MWh/MTarh
10000...99999
99999999,9MWh/MTarh
≥100000
999999999MWh/MTarh
INGRESSO CORRENTE
Corrente di avviamento (Ist)
0,01A
Corrente minima (Imin)
0,05A
Corrente di base (Ib)
5A
Corrente massima (Imax)
6A
Sovracorrente di breve durata
30Imax/10ms
Autoconsumo
0,3W / 0,2VA per fase
INGRESSO TENSIONE
Tensione trifase di riferimento
100V-400V
Campo limite di funzionamento
± 15%
RETE
Frequenza di riferimento
50-60Hz
Variazione ammessa
49...51-59...61Hz
ALIMENTAZIONE AUSILIARIA
Tensione nominale
230V
Tolleranza
+ - 15%
Frequenza di riferimento
50Hz
Variazione ammessa
47…63Hz
Autoconsumo
4,5VA(2,2)W a 264V
PRECISIONE
Energia attiva kWh EN50470
cl. B
Energia reattiva kvarh EN/IEC 62053-23
cl. 2
DISPLAY
Tipo
LCD retroilluminato
Dimensioni display (pollici)
2
Massima visualizzazione
9999999,99KWh
CARATTERISTICHE MECCANICHE
Custodia
4 moduli DIN 43880 (35mm)
Materiale
policarbonato autoestinguente
Grado di protezione
IP20 morsetti/ IP54 frontale
Morsetti sigillabili
Si
Tipo di connessione
morsetti a vite
Cavi con copicorda
uscite - max 4mm2
ingresso - max 4mm2
Cavo flessibile
uscite - max 2,5mm2
ingresso - max 2,5mm2
CONDIZIONI AMBIENTALI
Temperatura di impiego
-25…55°C
Temperatura di immagazzinamento
-40…70°C
Adatto all’utilizzo in climi tropicali
si
Massima potenza dissipata*
≤4W
Uscite
RS485
Protocollo
Modbus RTU
Standard
RS485-3-fili
Velocità trasmissione
selezionabile 4800...38400 bit/s
M-BUS
Protocollo
M-BUS
Standard
EN13757
Velocità trasmissione
selezionabile 300…9600 bit/s
Schemi di collegamento
Conto D4-Pt MID
L1
L2
L3
N
INPUT
LOAD
3
4
6
7
9
1
5
8
11
2
MBUS
A
B
T1 / T2
12 / 24V d.c.
1 C
E
Conto D4-Pd MID
L1
L2
L3
N
INPUT
LOAD
3
4
6
7
9
1
11
MBUS
A
B
T1 / T2
12 / 24V d.c.
1 C
E
Conto D2
INPUT
LOAD
N
MBUS
A
B
T1 / T2 (INPUT)
12 / 24V d.c.
1 C
E
L1
L2
L3
N
INPUT
LOAD
3
4
6
7
9
1
5
8
11
2
RS485
+
–
SG
T1 / T2 (INPUT)
12 / 24V d.c.
1 C
E
INPUT
LOAD
N
RS485
+
–
SG
T1 / T2 (INPUT)
12 / 24V d.c.
1 C
E
INPUT
LOAD
N
OUTPUT
INPUT
12 / 24V d.c.
max 30V 50mA
1 C
E
L1
L2
L3
N
INPUT
LOAD
3
4
6
7
9
1
11
RS485
+
–
SG
T1 / T2
12 / 24V d.c.
1 C
E
L1
L2
L3
N
INPUT
LOAD
3
4
6
7
9
1
11
OUTPUT
INPUT
12 / 24V d.c.
1 C
E
max 30V 50mA
NOTA: certificato UTF DC15
