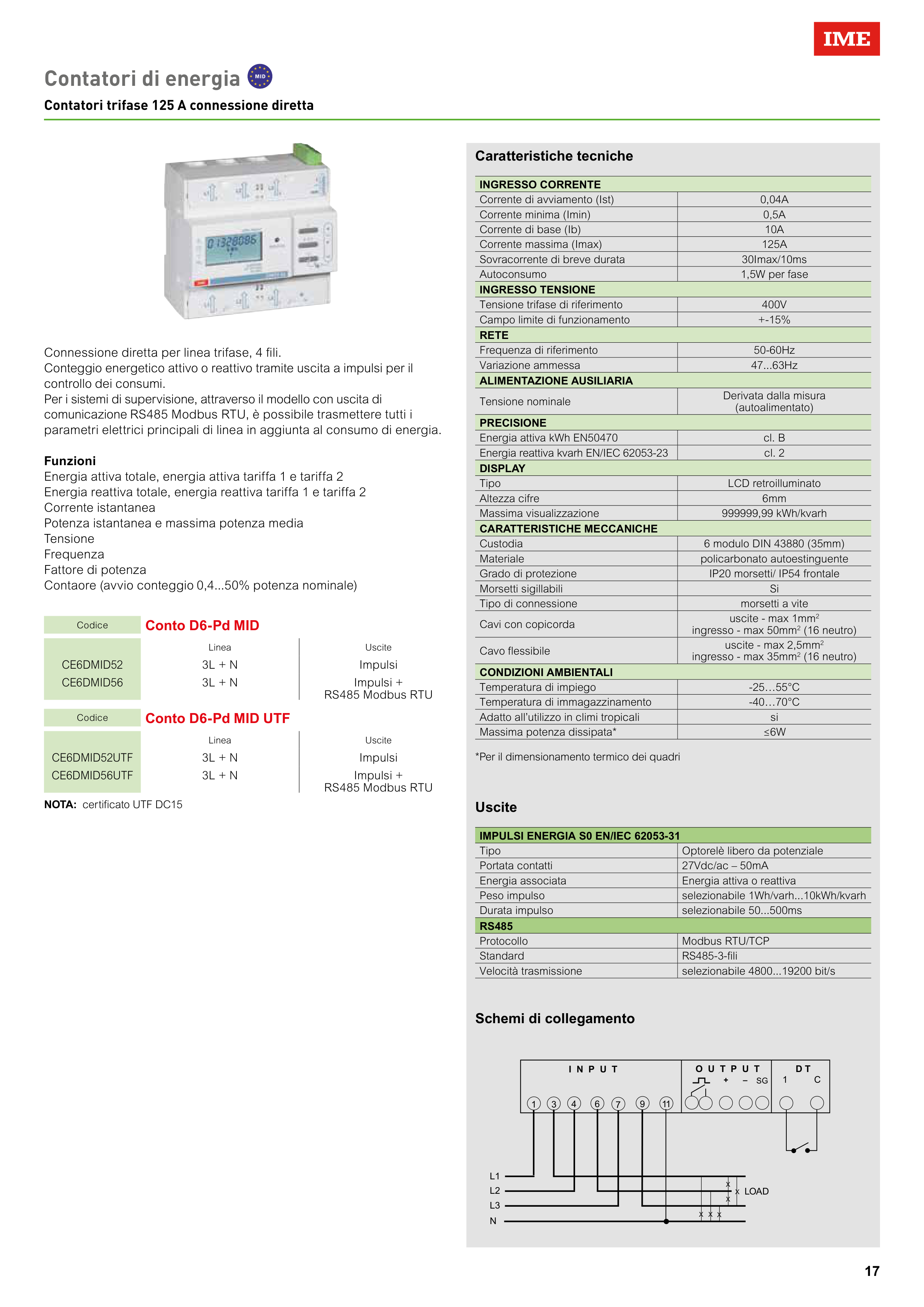

Contatori di energia
Contatori trifase 125 A connessione diretta
Connessione diretta per linea trifase, 4 fili.
Conteggio energetico attivo o reattivo tramite uscita a impulsi per il
controllo dei consumi.
Per i sistemi di supervisione, attraverso il modello con uscita di
comunicazione RS485 Modbus RTU, è possibile trasmettere tutti i
parametri elettrici principali di linea in aggiunta al consumo di energia.
Funzioni
Energia attiva totale, energia attiva tariffa 1 e tariffa 2
Energia reattiva totale, energia reattiva tariffa 1 e tariffa 2
Corrente istantanea
Potenza istantanea e massima potenza media
Tensione
Frequenza
Fattore di potenza
Contaore (avvio conteggio 0,4...50% potenza nominale)
*Per il dimensionamento termico dei quadri
X
X
X
L1
L2
L3
N
X X X
LOAD
I N P U T
O U T P U T
D T
+
–
SG
1
3
4
6
7
9
1
C
11
Schemi di collegamento
Codice
Conto D6-Pd MID
Linea
Uscite
CE6DMID52
3L + N
Impulsi
CE6DMID56
3L + N
Impulsi +
RS485 Modbus RTU
Codice
Conto D6-Pd MID UTF
Linea
Uscite
CE6DMID52UTF
3L + N
Impulsi
CE6DMID56UTF
3L + N
Impulsi +
RS485 Modbus RTU
Caratteristiche tecniche
INGRESSO CORRENTE
Corrente di avviamento (Ist)
0,04A
Corrente minima (Imin)
0,5A
Corrente di base (Ib)
10A
Corrente massima (Imax)
125A
Sovracorrente di breve durata
30Imax/10ms
Autoconsumo
1,5W per fase
INGRESSO TENSIONE
Tensione trifase di riferimento
400V
Campo limite di funzionamento
+-15%
RETE
Frequenza di riferimento
50-60Hz
Variazione ammessa
47...63Hz
ALIMENTAZIONE AUSILIARIA
Tensione nominale
Derivata dalla misura
(autoalimentato)
PRECISIONE
Energia attiva kWh EN50470
cl. B
Energia reattiva kvarh EN/IEC 62053-23
cl. 2
DISPLAY
Tipo
LCD retroilluminato
Altezza cifre
6mm
Massima visualizzazione
999999,99 kWh/kvarh
CARATTERISTICHE MECCANICHE
Custodia
6 modulo DIN 43880 (35mm)
Materiale
policarbonato autoestinguente
Grado di protezione
IP20 morsetti/ IP54 frontale
Morsetti sigillabili
Si
Tipo di connessione
morsetti a vite
Cavi con copicorda
uscite - max 1mm2
ingresso - max 50mm2 (16 neutro)
Cavo flessibile
uscite - max 2,5mm2
ingresso - max 35mm2 (16 neutro)
CONDIZIONI AMBIENTALI
Temperatura di impiego
-25…55°C
Temperatura di immagazzinamento
-40…70°C
Adatto all’utilizzo in climi tropicali
si
Massima potenza dissipata*
≤6W
Uscite
IMPULSI ENERGIA S0 EN/IEC 62053-31
Tipo
Optorelè libero da potenziale
Portata contatti
27Vdc/ac – 50mA
Energia associata
Energia attiva o reattiva
Peso impulso
selezionabile 1Wh/varh...10kWh/kvarh
Durata impulso
selezionabile 50...500ms
RS485
Protocollo
Modbus RTU/TCP
Standard
RS485-3-fili
Velocità trasmissione
selezionabile 4800...19200 bit/s
NOTA: certificato UTF DC15
