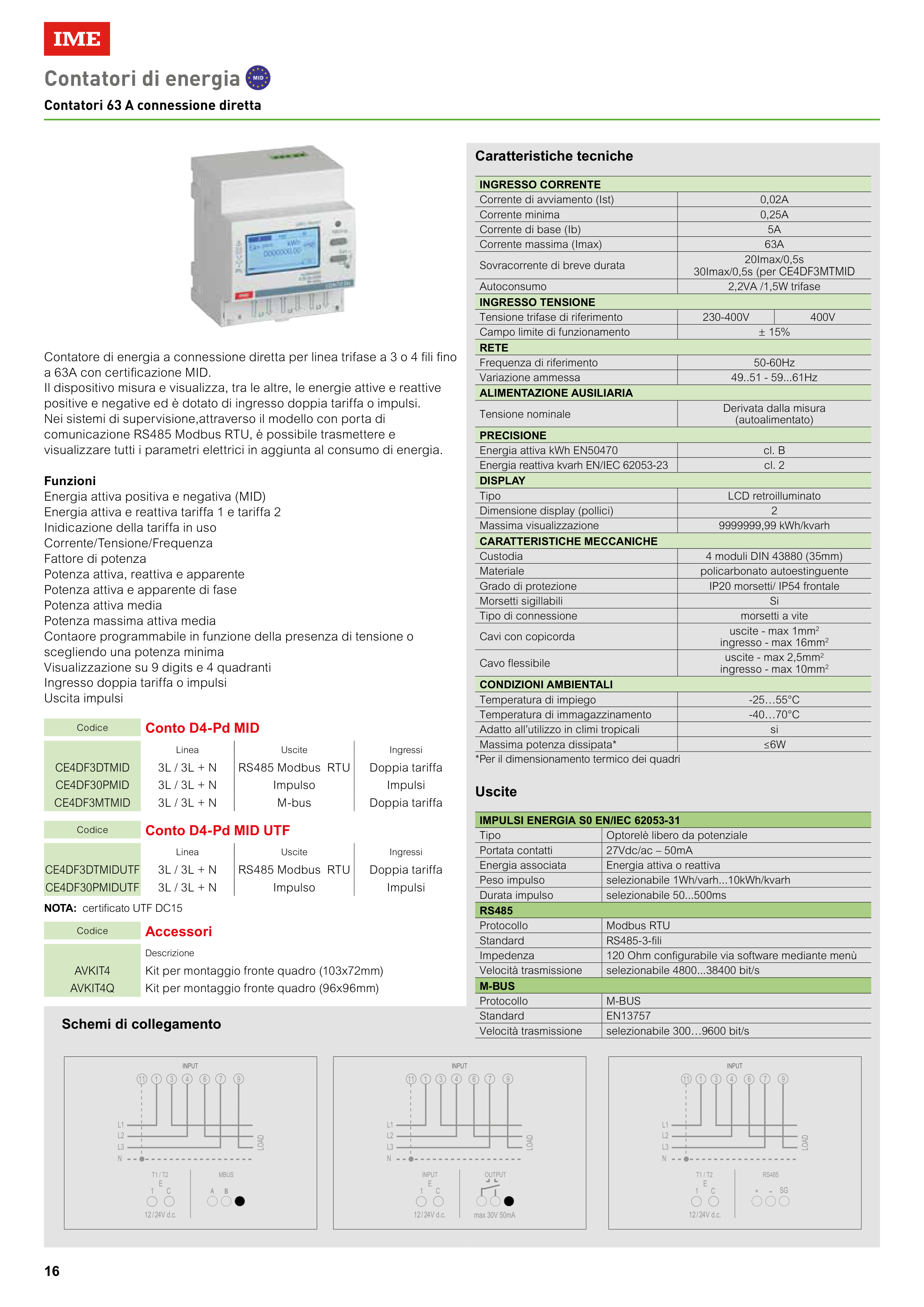

Contatori di energia
Contatori 63 A connessione diretta
Caratteristiche tecniche
Schemi di collegamento
Codice
Conto D4-Pd MID
Linea
Uscite
Ingressi
CE4DF3DTMID
3L / 3L + N
RS485 Modbus RTU
Doppia tariffa
CE4DF30PMID
3L / 3L + N
Impulso
Impulsi
CE4DF3MTMID
3L / 3L + N
M-bus
Doppia tariffa
Codice
Conto D4-Pd MID UTF
Linea
Uscite
Ingressi
CE4DF3DTMIDUTF
3L / 3L + N
RS485 Modbus RTU
Doppia tariffa
CE4DF30PMIDUTF
3L / 3L + N
Impulso
Impulsi
Codice
Accessori
Descrizione
AVKIT4
Kit per montaggio fronte quadro (103x72mm)
AVKIT4Q
Kit per montaggio fronte quadro (96x96mm)
Contatore di energia a connessione diretta per linea trifase a 3 o 4 fili fino
a 63A con certificazione MID.
Il dispositivo misura e visualizza, tra le altre, le energie attive e reattive
positive e negative ed è dotato di ingresso doppia tariffa o impulsi.
Nei sistemi di supervisione,attraverso il modello con porta di
comunicazione RS485 Modbus RTU, è possibile trasmettere e
visualizzare tutti i parametri elettrici in aggiunta al consumo di energia.
Funzioni
Energia attiva positiva e negativa (MID)
Energia attiva e reattiva tariffa 1 e tariffa 2
Inidicazione della tariffa in uso
Corrente/Tensione/Frequenza
Fattore di potenza
Potenza attiva, reattiva e apparente
Potenza attiva e apparente di fase
Potenza attiva media
Potenza massima attiva media
Contaore programmabile in funzione della presenza di tensione o
scegliendo una potenza minima
Visualizzazione su 9 digits e 4 quadranti
Ingresso doppia tariffa o impulsi
Uscita impulsi
INGRESSO CORRENTE
Corrente di avviamento (Ist)
0,02A
Corrente minima
0,25A
Corrente di base (Ib)
5A
Corrente massima (Imax)
63A
Sovracorrente di breve durata
20Imax/0,5s
30Imax/0,5s (per CE4DF3MTMID
Autoconsumo
2,2VA /1,5W trifase
INGRESSO TENSIONE
Tensione trifase di riferimento
230-400V
400V
Campo limite di funzionamento
± 15%
RETE
Frequenza di riferimento
50-60Hz
Variazione ammessa
49..51 - 59...61Hz
ALIMENTAZIONE AUSILIARIA
Tensione nominale
Derivata dalla misura
(autoalimentato)
PRECISIONE
Energia attiva kWh EN50470
cl. B
Energia reattiva kvarh EN/IEC 62053-23
cl. 2
DISPLAY
Tipo
LCD retroilluminato
Dimensione display (pollici)
2
Massima visualizzazione
9999999,99 kWh/kvarh
CARATTERISTICHE MECCANICHE
Custodia
4 moduli DIN 43880 (35mm)
Materiale
policarbonato autoestinguente
Grado di protezione
IP20 morsetti/ IP54 frontale
Morsetti sigillabili
Si
Tipo di connessione
morsetti a vite
Cavi con copicorda
uscite - max 1mm2
ingresso - max 16mm2
Cavo flessibile
uscite - max 2,5mm2
ingresso - max 10mm2
CONDIZIONI AMBIENTALI
Temperatura di impiego
-25…55°C
Temperatura di immagazzinamento
-40…70°C
Adatto all’utilizzo in climi tropicali
si
Massima potenza dissipata*
≤6W
*Per il dimensionamento termico dei quadri
Uscite
IMPULSI ENERGIA S0 EN/IEC 62053-31
Tipo
Optorelè libero da potenziale
Portata contatti
27Vdc/ac – 50mA
Energia associata
Energia attiva o reattiva
Peso impulso
selezionabile 1Wh/varh...10kWh/kvarh
Durata impulso
selezionabile 50...500ms
RS485
Protocollo
Modbus RTU
Standard
RS485-3-fili
Impedenza
120 Ohm configurabile via software mediante menù
Velocità trasmissione
selezionabile 4800...38400 bit/s
M-BUS
Protocollo
M-BUS
Standard
EN13757
Velocità trasmissione
selezionabile 300…9600 bit/s
Conto D4-Pt MID
L1
L2
L3
N
INPUT
LOAD
3
4
6
7
9
1
5
8
11
2
MBUS
A
B
T1 / T2
12 / 24V d.c.
1 C
E
Conto D4-Pd MID
L1
L2
L3
N
INPUT
LOAD
3
4
6
7
9
1
11
MBUS
A
B
T1 / T2
12 / 24V d.c.
1 C
E
Conto D2
INPUT
LOAD
N
MBUS
A
B
T1 / T2 (INPUT)
12 / 24V d.c.
1 C
E
L1
L2
L3
N
INPUT
LOAD
3
4
6
7
9
1
5
8
11
2
RS485
+
–
SG
T1 / T2 (INPUT)
12 / 24V d.c.
1 C
E
INPUT
LOAD
N
RS485
+
–
SG
T1 / T2 (INPUT)
12 / 24V d.c.
1 C
E
INPUT
LOAD
N
OUTPUT
INPUT
12 / 24V d.c.
max 30V 50mA
1 C
E
L1
L2
L3
N
INPUT
LOAD
3
4
6
7
9
1
11
RS485
+
–
SG
T1 / T2
12 / 24V d.c.
1 C
E
L1
L2
L3
N
INPUT
LOAD
3
4
6
7
9
1
11
OUTPUT
INPUT
12 / 24V d.c.
1 C
E
max 30V 50mA
NOTA: certificato UTF DC15
