Caratteristiche tecniche
Schemi di collegamento

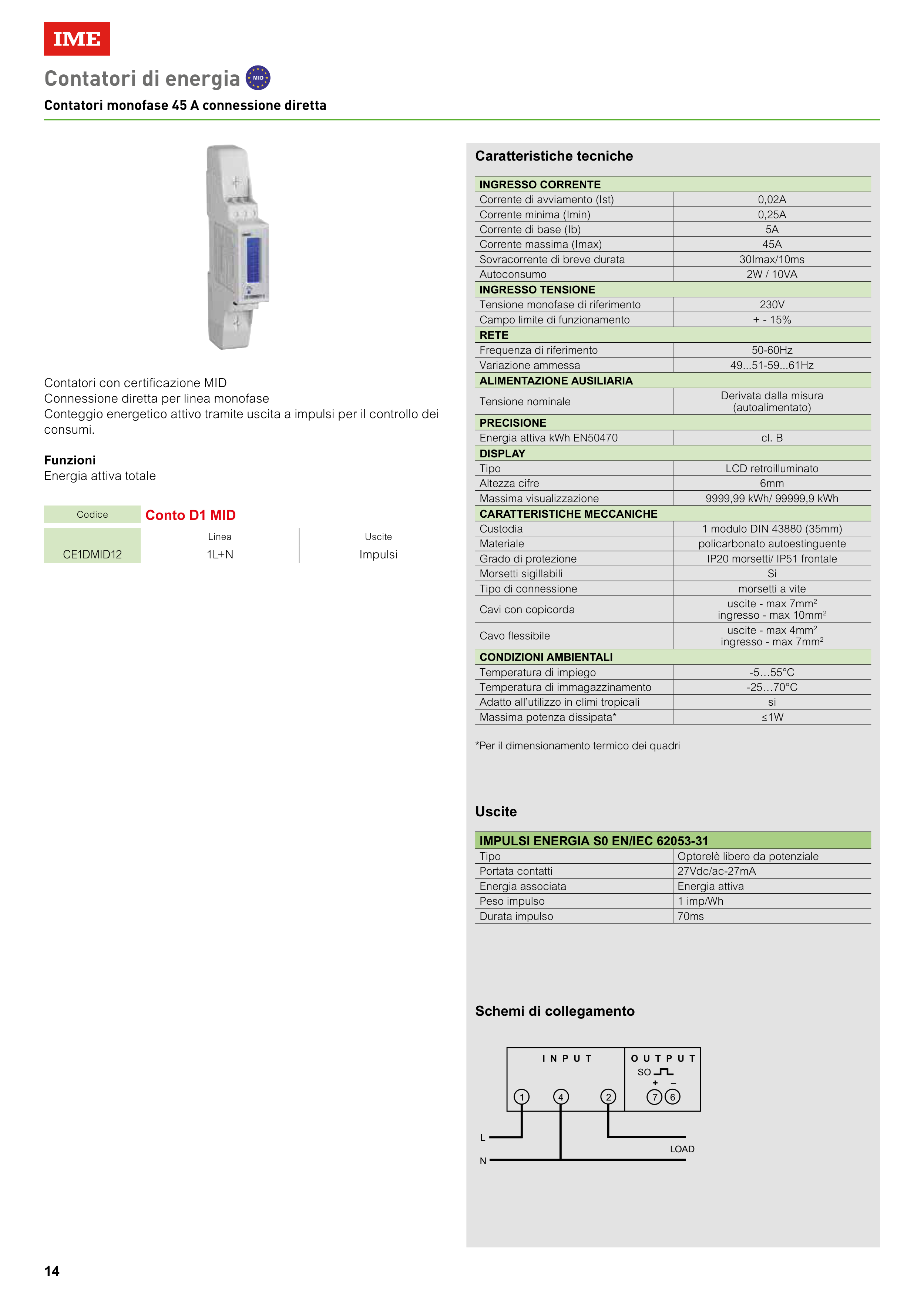

Contatori di energia
Contatori monofase 45 A connessione diretta
Codice
Conto D1 MID
Linea
Uscite
CE1DMID12
1L+N
Impulsi
Contatori con certificazione MID
Connessione diretta per linea monofase
Conteggio energetico attivo tramite uscita a impulsi per il controllo dei
consumi.
Funzioni
Energia attiva totale
*Per il dimensionamento termico dei quadri
I N P U T
O U T P U T
L
N
LOAD
+
–
2
7
SO
6
4
1
INGRESSO CORRENTE
Corrente di avviamento (Ist)
0,02A
Corrente minima (Imin)
0,25A
Corrente di base (Ib)
5A
Corrente massima (Imax)
45A
Sovracorrente di breve durata
30Imax/10ms
Autoconsumo
2W / 10VA
INGRESSO TENSIONE
Tensione monofase di riferimento
230V
Campo limite di funzionamento
+ - 15%
RETE
Frequenza di riferimento
50-60Hz
Variazione ammessa
49...51-59...61Hz
ALIMENTAZIONE AUSILIARIA
Tensione nominale
Derivata dalla misura
(autoalimentato)
PRECISIONE
Energia attiva kWh EN50470
cl. B
DISPLAY
Tipo
LCD retroilluminato
Altezza cifre
6mm
Massima visualizzazione
9999,99 kWh/ 99999,9 kWh
CARATTERISTICHE MECCANICHE
Custodia
1 modulo DIN 43880 (35mm)
Materiale
policarbonato autoestinguente
Grado di protezione
IP20 morsetti/ IP51 frontale
Morsetti sigillabili
Si
Tipo di connessione
morsetti a vite
Cavi con copicorda
uscite - max 7mm2
ingresso - max 10mm2
Cavo flessibile
uscite - max 4mm2
ingresso - max 7mm2
CONDIZIONI AMBIENTALI
Temperatura di impiego
-5…55°C
Temperatura di immagazzinamento
-25…70°C
Adatto all’utilizzo in climi tropicali
si
Massima potenza dissipata*
≤1W
Uscite
IMPULSI ENERGIA S0 EN/IEC 62053-31
Tipo
Optorelè libero da potenziale
Portata contatti
27Vdc/ac-27mA
Energia associata
Energia attiva
Peso impulso
1 imp/Wh
Durata impulso
70ms
