34
Montanti
Piastroni
funzionali
Kit testata/
base
Zoccolo
Set di
profilati
Pannelli di
chiusura
laterali e
posteriori
Pannelli di
chiusura
laterali e
posteriori
Porte in
lamiera
Porte in
vetro
Porte in
vetro bombata
Porte in
lamiera
Porte in lamiera
Rispondenza normativa
CEI EN 61439-1/2
Tipo materiale di costruzione
acciaio zincato
Spessore (mm)
1,5
Colore
grigio RAL 7035
Grado di protezione
IP30 senza porta
IP65 con porta **
Corrente nominale massima interruttore
installabile In (A)
4000
Corrente di picco massima Ipk (limitata)* (kA)
242
Corrente di cortocircuito condizionata Icc (kA)
max 100 (a seconda del sistema di barre)
Resistenza all’abrasione ogni 50 passaggi del
pattino abrasivo (mm )
1
Resistenza al calore per film epossidico
indurito (°C)
150
Resistenza alla corrosione dopo 1000 ore
in nebbia salina
film epossidico inalterato
Resist. max distacco intorno ad incisione del
film dopo 100 ore in nebbia salina (mm)
1÷2
Costante dielettrica relativa (misurata a 103 Hz)
3.5÷4.5
Rigidità dielettrica a 20° C (kV/mm)
38,5
Rigidità dielettrica a 160° C (kV/mm)
20,6
Sistemi Tifast installabili
TIFAST PETTINI
EASY TIFAST
TIFAST MODULI
TIFAST BARRE
TIFAST MODULI COMPATTO CON POWER
TIFAST LIGHT
POWER TIFAST LIGHT
Verniciatura delle superfici degli involucri
polvere epossipoliestere
Trattamento delle superfici, supporti, bulloneria
zincatura passivata
Distanza tra vetro e pannelli frontali (mm)
47 porta piana / 87 porta bombata
Profondità utile interna (piastra/pannello) (mm)
190 (piastra fissa) 109-297(piastra scorrevole)
* questi valori si riferiscono ad un cortocircuito aperto da un interruttore installato nel contenitore stesso
** per uso interno
A
B
C
E
F
Dimensioni
modulari
(LxAxP) (mm)
350x1800x350
1932
475
475
100
300
350x1800x600
1932
475
725
350
300
350x1800x850
1932
475
975
600
300
600x1800x350
1932
725
475
100
550
600x1800x600
1932
725
725
350
550
600x1800x850
1932
725
975
600
550
850x1800x350
1932
975
475
100
800
850x1800x600
1932
975
725
350
800
850x1800x850
1932
975
975
600
800
350x2000x350
2132
475
475
100
300
350x2000x600
2132
475
725
350
300
350x2000x850
2132
475
975
600
300
600x2000x350
2132
725
475
100
550
600x2000x600
2132
725
725
350
550
600x2000x850
2132
725
975
600
550
850x2000x350
2132
975
475
100
800
850x2000x600
2132
975
725
350
800
850x2000x850
2132
975
975
600
800
B
A
100
E
B
100
147,5
C
F
Porte in lamiera
Le dimensioni indicate fanno riferimento
a una struttura formata dal base/testa e
dai montanti funzionali. A queste misure
vanno aggiunte, dove necessarie, le quote
relative agli spessori di porte e pannelli
esterni, così come sotto riportato:
pannelli in lamiera: 6,5 mm
porte in vetro o lamiera: 6,5 mm
porte in vetro bombate: aggiungere 53,5 mm
(spessore vetro 4mm)

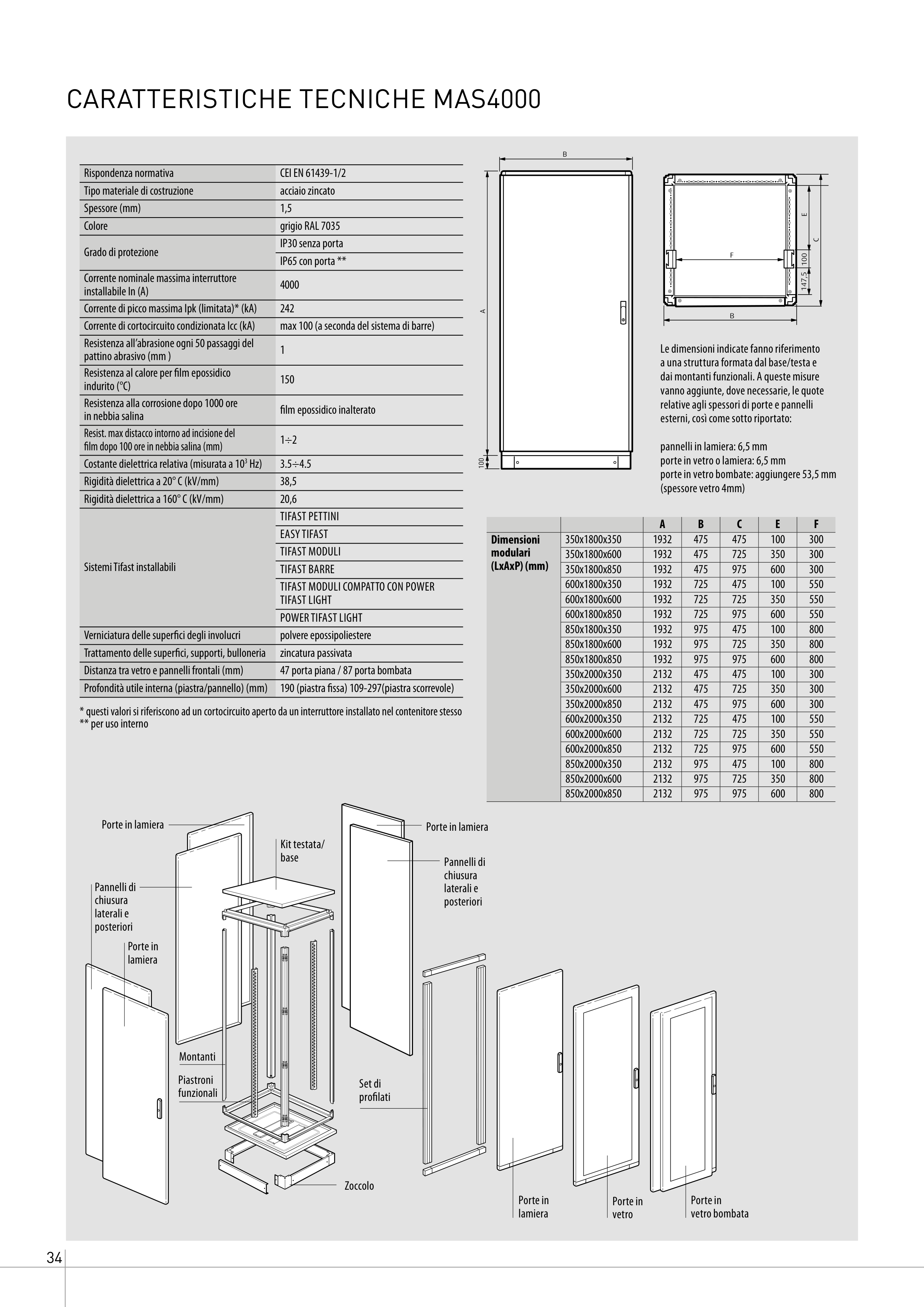

CARATTERISTICHE TECNICHE MAS4000
