27
fino ad un massimo di 50 prese
Master
Satellite 1
Satellite 2
Satellite 3
(1)
(2)
Master
Satellite 1
Satellite 2
Satellite 3
Satellite 4
Satellite 4
fino ad un massimo di 50 prese
ECOTAP
WWW.PROFESSIONISTI.BTICINO.IT
BROCHURE

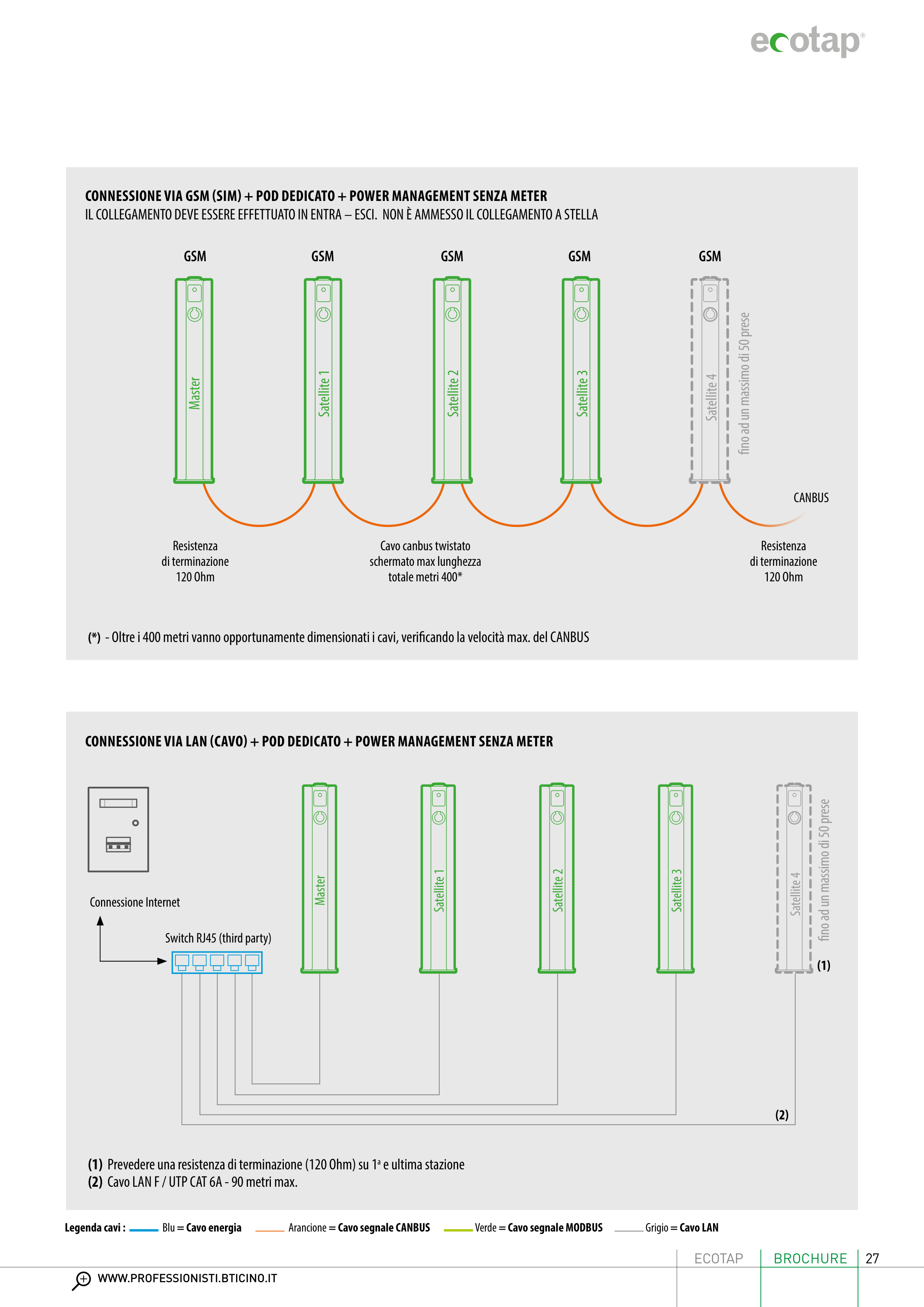

CONNESSIONE VIA LAN (CAVO) + POD DEDICATO + POWER MANAGEMENT SENZA METER
CONNESSIONE VIA GSM (SIM) + POD DEDICATO + POWER MANAGEMENT SENZA METER
IL COLLEGAMENTO DEVE ESSERE EFFETTUATO IN ENTRA – ESCI. NON È AMMESSO IL COLLEGAMENTO A STELLA
(*) - Oltre i 400 metri vanno opportunamente dimensionati i cavi, verificando la velocità max. del CANBUS
Switch RJ45 (third party)
Connessione Internet
Resistenza
di terminazione
120 Ohm
Resistenza
di terminazione
120 Ohm
Cavo canbus twistato
schermato max lunghezza
totale metri 400*
GSM
GSM
GSM
GSM
GSM
(1) Prevedere una resistenza di terminazione (120 Ohm) su 1a e ultima stazione
(2) Cavo LAN F / UTP CAT 6A - 90 metri max.
CANBUS
Legenda cavi :
Blu = Cavo energia
Arancione = Cavo segnale CANBUS
Verde = Cavo segnale MODBUS
Grigio = Cavo LAN
