INFORMAZIONI TECNICHE
fino ad un massimo di 50 prese
Tipo di meter:
1= Diretto 0A tm32A/63A
2= Indiretto 63A tot 6000A
(1)
(2)
Master
Satellite 1
Satellite 2
Satellite 3
Satellite 4
Tipo di meter:
1= Diretto 0A tm32A/63A
2= Indiretto 63A tot 6000A
26

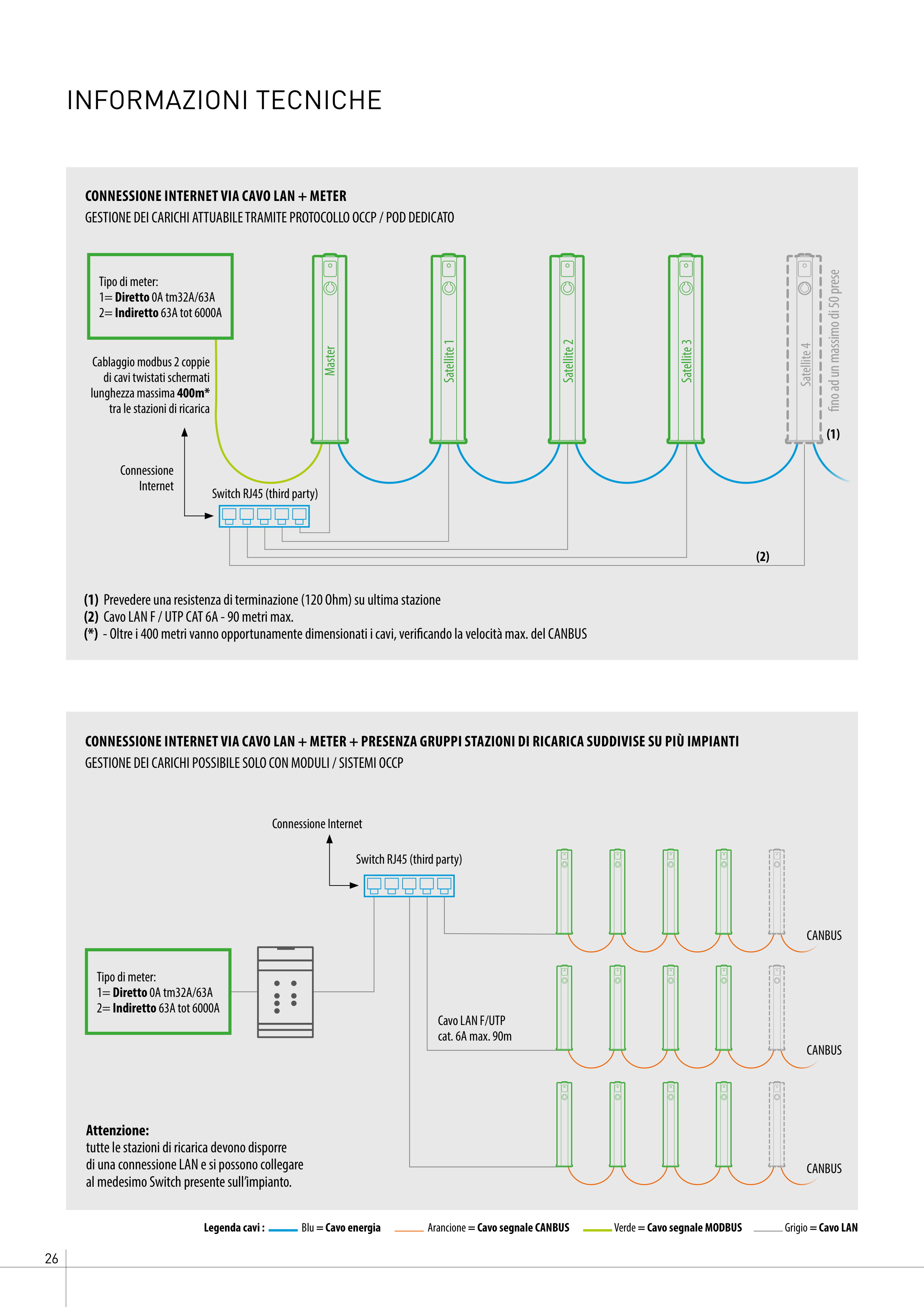

CONNESSIONE INTERNET VIA CAVO LAN + METER
GESTIONE DEI CARICHI ATTUABILE TRAMITE PROTOCOLLO OCCP / POD DEDICATO
CONNESSIONE INTERNET VIA CAVO LAN + METER + PRESENZA GRUPPI STAZIONI DI RICARICA SUDDIVISE SU PIÙ IMPIANTI
GESTIONE DEI CARICHI POSSIBILE SOLO CON MODULI / SISTEMI OCCP
(1) Prevedere una resistenza di terminazione (120 Ohm) su ultima stazione
(2) Cavo LAN F / UTP CAT 6A - 90 metri max.
(*) - Oltre i 400 metri vanno opportunamente dimensionati i cavi, verificando la velocità max. del CANBUS
Attenzione:
tutte le stazioni di ricarica devono disporre
di una connessione LAN e si possono collegare
al medesimo Switch presente sull’impianto.
Cavo LAN F/UTP
cat. 6A max. 90m
CANBUS
CANBUS
CANBUS
Switch RJ45 (third party)
Switch RJ45 (third party)
Connessione
Internet
Connessione Internet
Cablaggio modbus 2 coppie
di cavi twistati schermati
lunghezza massima 400m*
tra le stazioni di ricarica
Legenda cavi :
Blu = Cavo energia
Arancione = Cavo segnale CANBUS
Verde = Cavo segnale MODBUS
Grigio = Cavo LAN
