POWER MANAGEMENT SENZA METER
CON POD (Punto di consegna energia) DEDICATO E MSP (Mobility Service Provider)
Viene impostato il valore massimo di potenza (kW) disponibile sulla stazione Master. In questo caso non c’è una redistribuzione dei kW residui
tra le stazioni, bensì ogni auto che si collega preleva il massimo, raggiunta la soglia massima di kW le stazioni residue non erogano.

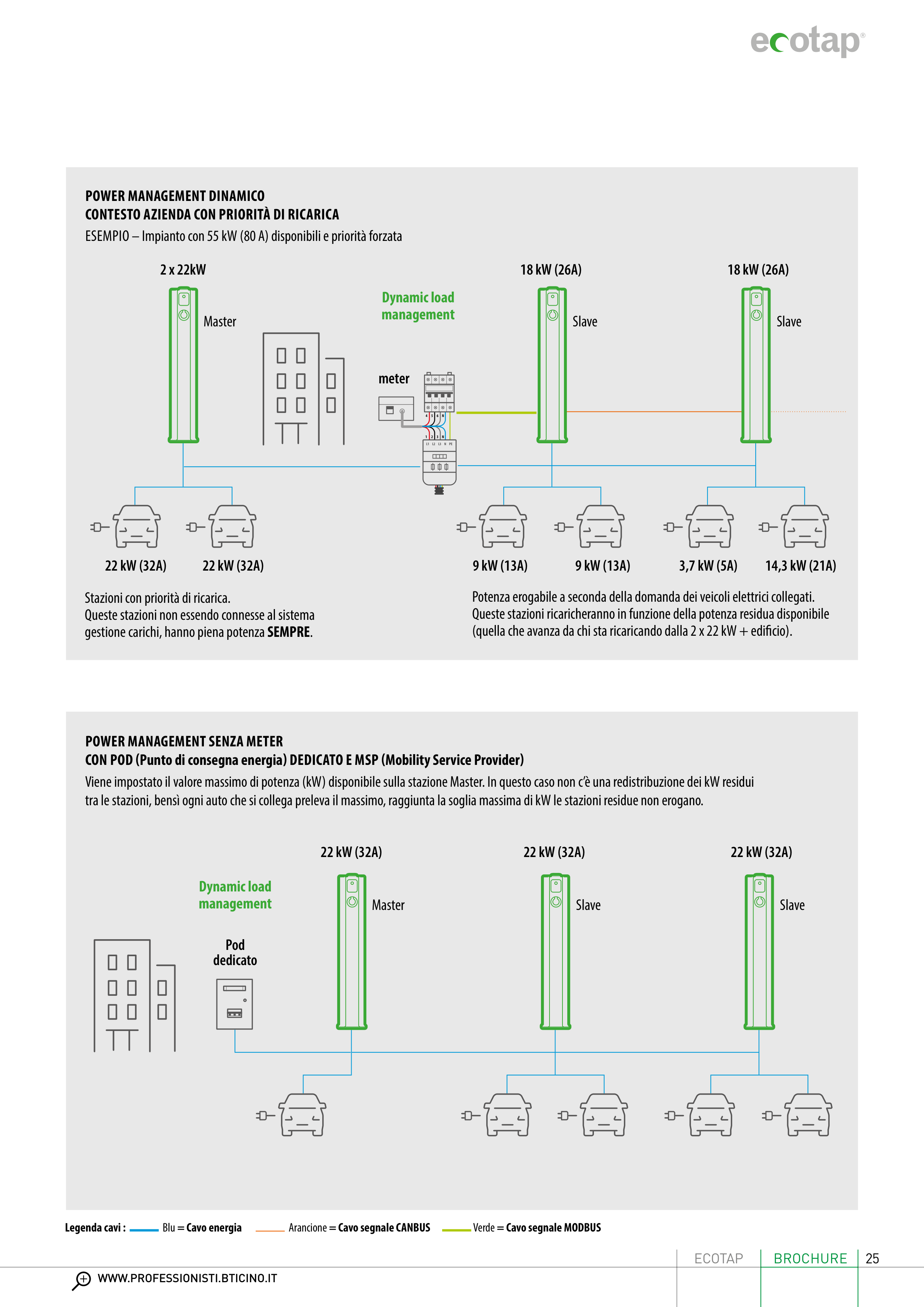

POWER MANAGEMENT DINAMICO
CONTESTO AZIENDA CON PRIORITÀ DI RICARICA
ESEMPIO – Impianto con 55 kW (80 A) disponibili e priorità forzata
Legenda cavi :
Blu = Cavo energia
Arancione = Cavo segnale CANBUS
Verde = Cavo segnale MODBUS
Master
Slave
Slave
22 kW (32A)
22 kW (32A)
9 kW (13A)
9 kW (13A)
3,7 kW (5A)
14,3 kW (21A)
2 x 22kW
18 kW (26A)
18 kW (26A)
meter
Dynamic load
management
Potenza erogabile a seconda della domanda dei veicoli elettrici collegati.
Queste stazioni ricaricheranno in funzione della potenza residua disponibile
(quella che avanza da chi sta ricaricando dalla 2 x 22 kW + edificio).
Stazioni con priorità di ricarica.
Queste stazioni non essendo connesse al sistema
gestione carichi, hanno piena potenza SEMPRE.
Master
Slave
Slave
Dynamic load
management
Pod
dedicato
22 kW (32A)
22 kW (32A)
22 kW (32A)
