31
1 : Misure efettuate sulle coppie 3-6 e 4-5.
2 : Valori estratti dal progetto della norma ISO 11801 Edizione 3.
MISURA DELLE COMPONENTI
MISURA DEL COLLEGAMENTO (CANALE)
Protocollo di rete
supportato
Cat. 6A STP
Cat. 6
Cat. 6 FTP
Classe EA
Classe E
500 MHz
250 MHz
250 MHz
500 MHz
250 MHz
250 MHz
10 Giga
1 Giga
1 Giga
10 Giga
1 Giga
1 Giga
Attenuazione (dB)
Perdita del segnale
Norma ISO 11801
Edizione 3
0,13
0,45 maxi(2)
0,06
0,32 maxi(2)
0,09
0,32 maxi
35,4
42,1 maxi
24,1
28,9 maxi
25,7
30,7 maxi
Return Loss (dB)
Resistenza
all'eco
Norma ISO 11801
Edizione 3
17,05
14 mini(2)
26,59
20 mini(2)
29,8
16 mini
16,4
8 mini
22,1
10 mini
38,8
10 mini
Next (dB)
Resistenza alle
interferenze tra coppie(1)
Norma ISO 11801
Edizione 3
37,46
37 mini(2)
56,93
46 mini(2)
51,3
46 mini
38,1
29,2 mini
54
35,3 mini
53,9
35,3 mini
ACR-N (dB)
(Alien Cross Ratio)
Potenza reale fornita
-
-
-
2,7
29,9
28,2
LE SOLUZIONI DI
CAVO BTICINO
Questo cavo può essere di tipo:
non schermato U/UTP
(Unshielded Twisted Pairs)
schermato F/UTP (Foiled Twisted Pairs)
doppia schermatura F/FTP, SF/UTP o S/FTP.
Il cavo è uno degli elementi più critici del cablaggio
orizzontale in relazione alle prestazioni dell’intero
link, sia in termini di qualità del prodotto, che in
termini di correttezza dell’installazione.
Errori nella posa del cavo compromettono
pesantemente le prestazioni dell’impianto.
Per i sistemi di cablaggio strutturato lo standard
prevede l’utilizzo di cavo a 4 coppie bilanciato e
ritorto con impedenza 100 Ω in categoria 5E, 6, 6A,
7 e 7A (rispettivamente 100 Mhz, 250 Mhz, 500
Mhz, 600 Mhz e 1000 Mhz.

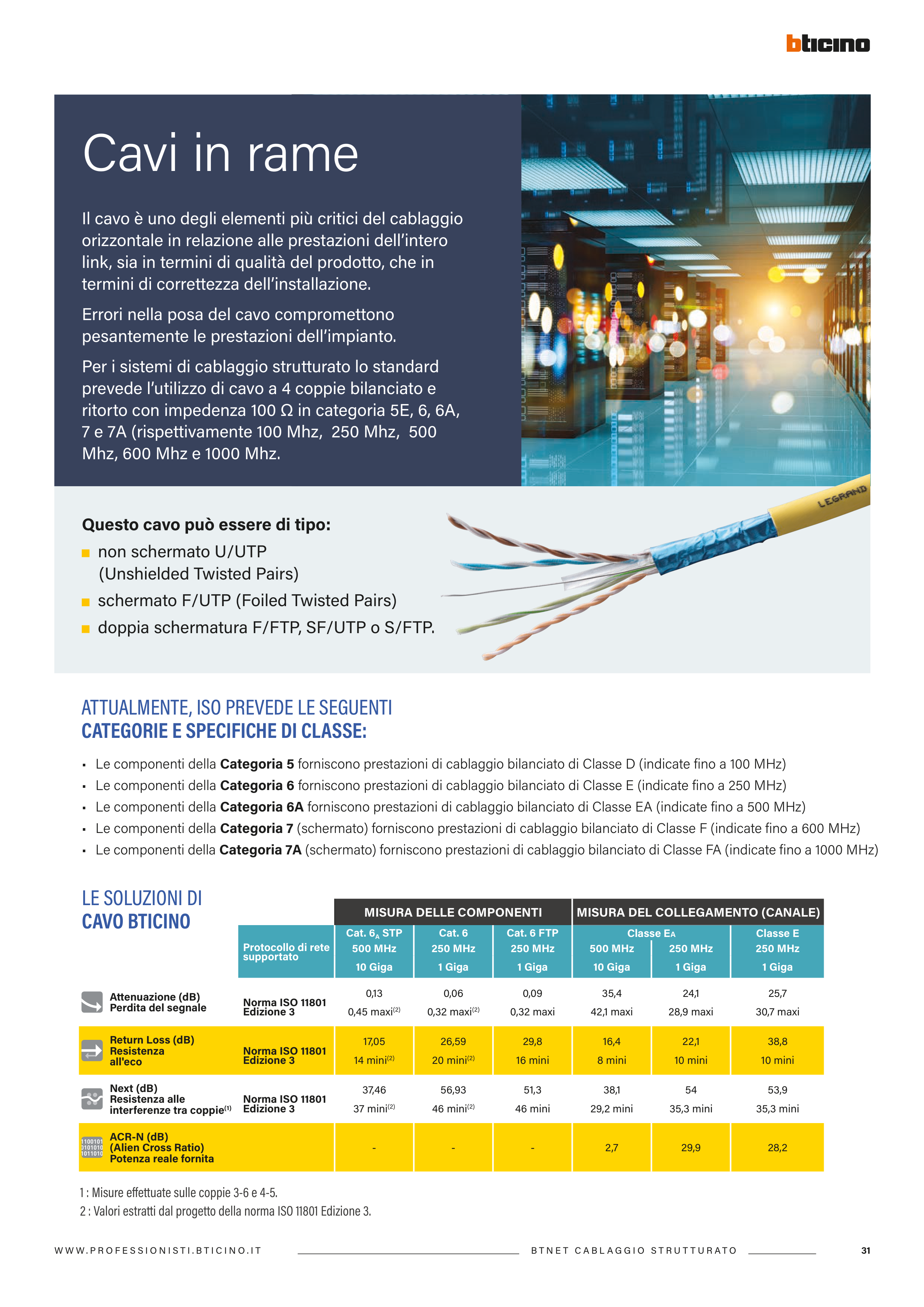

Cavi in rame
• Le componenti della Categoria 5 forniscono prestazioni di cablaggio bilanciato di Classe D (indicate fino a 100 MHz)
• Le componenti della Categoria 6 forniscono prestazioni di cablaggio bilanciato di Classe E (indicate fino a 250 MHz)
• Le componenti della Categoria 6A forniscono prestazioni di cablaggio bilanciato di Classe EA (indicate fino a 500 MHz)
• Le componenti della Categoria 7 (schermato) forniscono prestazioni di cablaggio bilanciato di Classe F (indicate fino a 600 MHz)
• Le componenti della Categoria 7A (schermato) forniscono prestazioni di cablaggio bilanciato di Classe FA (indicate fino a 1000 MHz)
ATTUALMENTE, ISO PREVEDE LE SEGUENTI
CATEGORIE E SPECIFICHE DI CLASSE:
