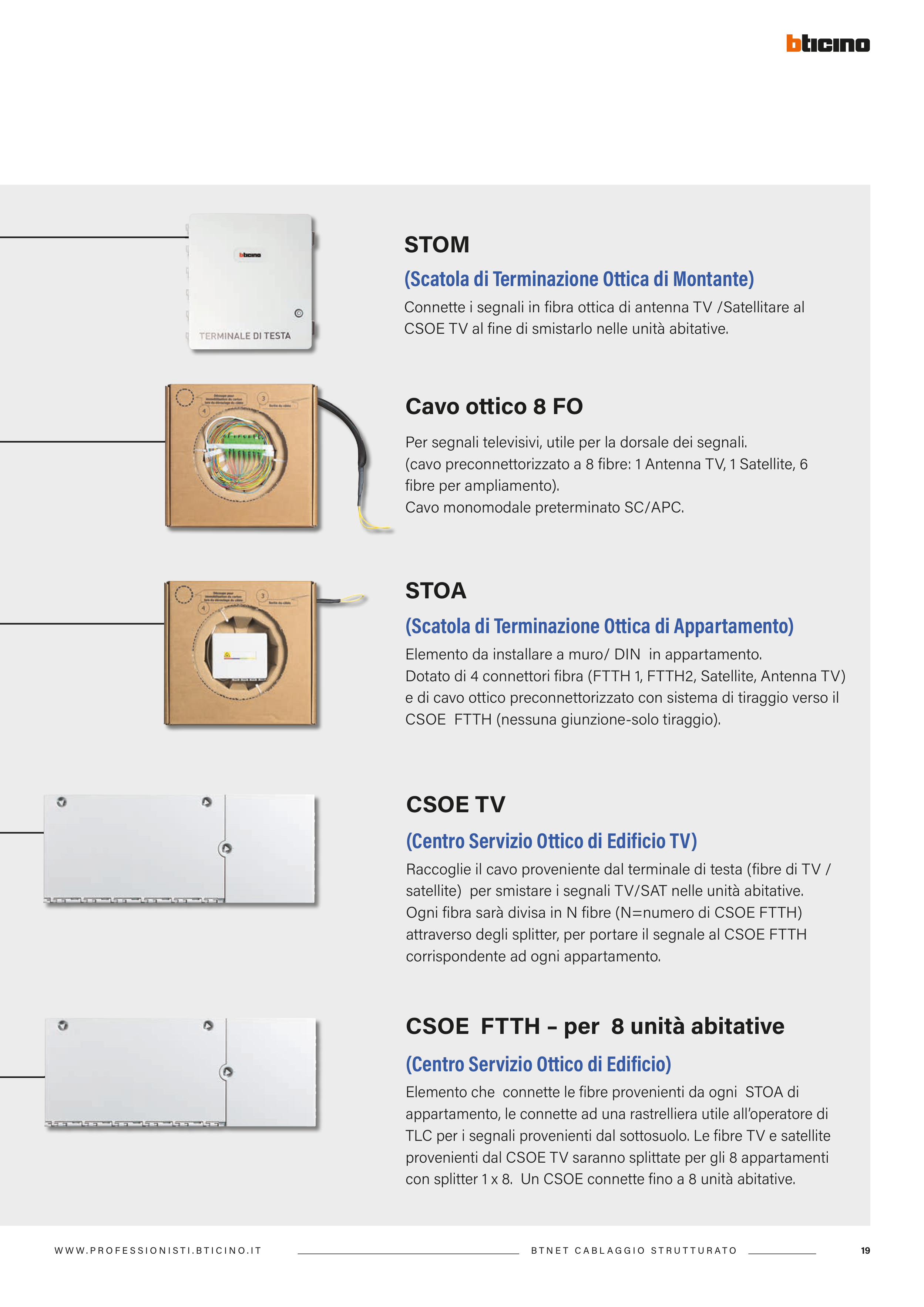

(Centro Servizio Ottico di Edificio TV)
Raccoglie il cavo proveniente dal terminale di testa (fibre di TV /
satellite) per smistare i segnali TV/SAT nelle unità abitative.
Ogni fibra sarà divisa in N fibre (N=numero di CSOE FTTH)
attraverso degli splitter, per portare il segnale al CSOE FTTH
corrispondente ad ogni appartamento.
(Scatola di Terminazione Ottica di Appartamento)
Elemento da installare a muro/ DIN in appartamento.
Dotato di 4 connettori fibra (FTTH 1, FTTH2, Satellite, Antenna TV)
e di cavo ottico preconnettorizzato con sistema di tiraggio verso il
CSOE FTTH (nessuna giunzione-solo tiraggio).
(Scatola di Terminazione Ottica di Montante)
Connette i segnali in fibra ottica di antenna TV /Satellitare al
CSOE TV al fine di smistarlo nelle unità abitative.
STOM
STOA
CSOE TV
(Centro Servizio Ottico di Edificio)
Elemento che connette le fibre provenienti da ogni STOA di
appartamento, le connette ad una rastrelliera utile all’operatore di
TLC per i segnali provenienti dal sottosuolo. Le fibre TV e satellite
provenienti dal CSOE TV saranno splittate per gli 8 appartamenti
con splitter 1 x 8. Un CSOE connette fino a 8 unità abitative.
CSOE FTTH – per 8 unità abitative
Per segnali televisivi, utile per la dorsale dei segnali.
(cavo preconnettorizzato a 8 fibre: 1 Antenna TV, 1 Satellite, 6
fibre per ampliamento).
Cavo monomodale preterminato SC/APC.
Cavo ottico 8 FO
