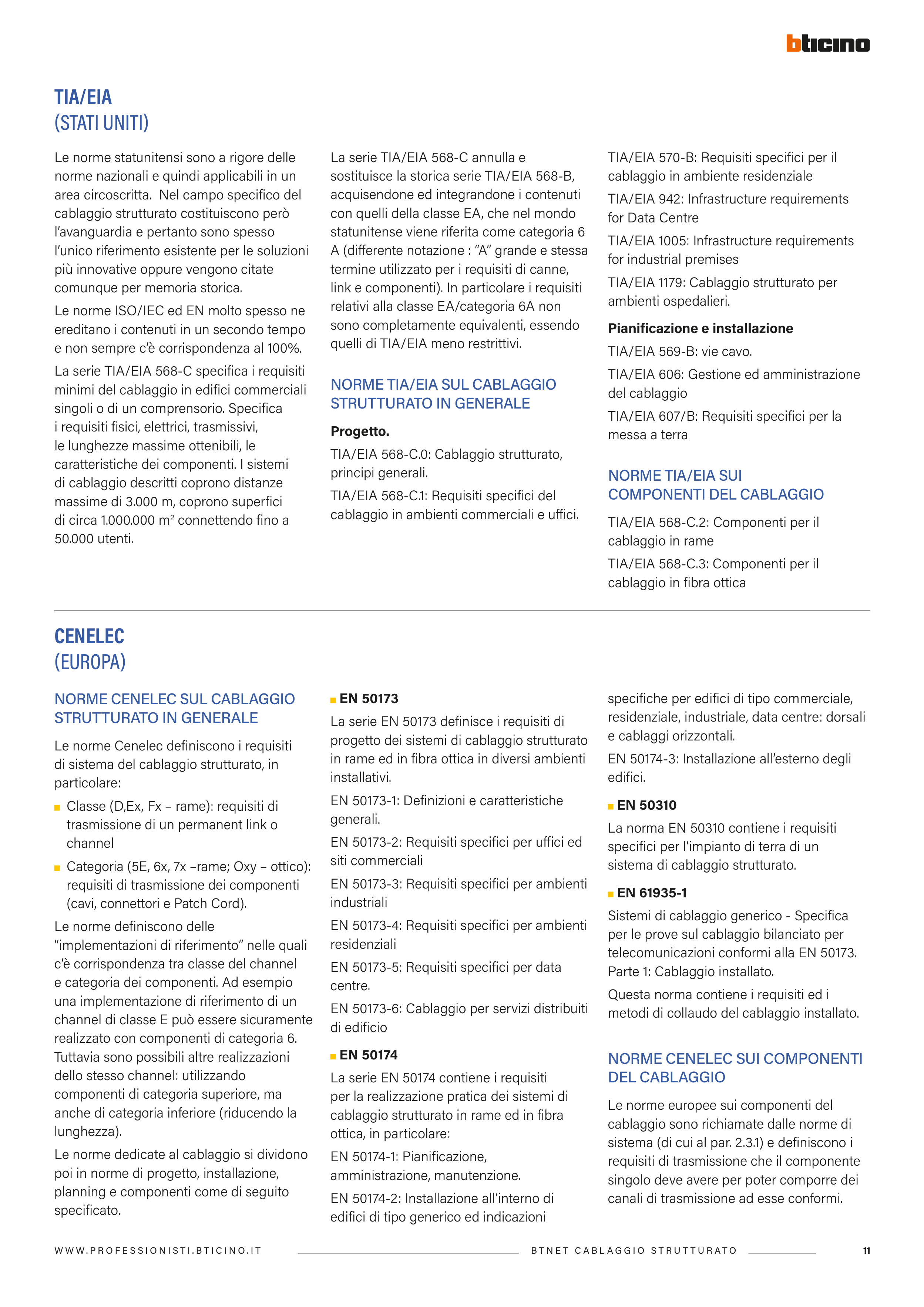

Le norme statunitensi sono a rigore delle
norme nazionali e quindi applicabili in un
area circoscritta. Nel campo specifico del
cablaggio strutturato costituiscono però
l’avanguardia e pertanto sono spesso
l’unico riferimento esistente per le soluzioni
più innovative oppure vengono citate
comunque per memoria storica.
Le norme ISO/IEC ed EN molto spesso ne
ereditano i contenuti in un secondo tempo
e non sempre c’è corrispondenza al 100%.
La serie TIA/EIA 568-C specifica i requisiti
minimi del cablaggio in edifici commerciali
singoli o di un comprensorio. Specifica
i requisiti fisici, elettrici, trasmissivi,
le lunghezze massime ottenibili, le
caratteristiche dei componenti. I sistemi
di cablaggio descritti coprono distanze
massime di 3.000 m, coprono superfici
di circa 1.000.000 m2 connettendo fino a
50.000 utenti.
NORME CENELEC SUL CABLAGGIO
STRUTTURATO IN GENERALE
Le norme Cenelec definiscono i requisiti
di sistema del cablaggio strutturato, in
particolare:
Classe (D,Ex, Fx – rame): requisiti di
trasmissione di un permanent link o
channel
Categoria (5E, 6x, 7x –rame; Oxy – ottico):
requisiti di trasmissione dei componenti
(cavi, connettori e Patch Cord).
Le norme definiscono delle
“implementazioni di riferimento” nelle quali
c’è corrispondenza tra classe del channel
e categoria dei componenti. Ad esempio
una implementazione di riferimento di un
channel di classe E può essere sicuramente
realizzato con componenti di categoria 6.
Tuttavia sono possibili altre realizzazioni
dello stesso channel: utilizzando
componenti di categoria superiore, ma
anche di categoria inferiore (riducendo la
lunghezza).
Le norme dedicate al cablaggio si dividono
poi in norme di progetto, installazione,
planning e componenti come di seguito
specificato.
La serie TIA/EIA 568-C annulla e
sostituisce la storica serie TIA/EIA 568-B,
acquisendone ed integrandone i contenuti
con quelli della classe EA, che nel mondo
statunitense viene riferita come categoria 6
A (diferente notazione : “A” grande e stessa
termine utilizzato per i requisiti di canne,
link e componenti). In particolare i requisiti
relativi alla classe EA/categoria 6A non
sono completamente equivalenti, essendo
quelli di TIA/EIA meno restrittivi.
NORME TIA/EIA SUL CABLAGGIO
STRUTTURATO IN GENERALE
Progetto.
TIA/EIA 568-C.0: Cablaggio strutturato,
principi generali.
TIA/EIA 568-C.1: Requisiti specifici del
cablaggio in ambienti commerciali e ufici.
TIA/EIA 570-B: Requisiti specifici per il
cablaggio in ambiente residenziale
TIA/EIA 942: Infrastructure requirements
for Data Centre
TIA/EIA 1005: Infrastructure requirements
for industrial premises
TIA/EIA 1179: Cablaggio strutturato per
ambienti ospedalieri.
Pianificazione e installazione
TIA/EIA 569-B: vie cavo.
TIA/EIA 606: Gestione ed amministrazione
del cablaggio
TIA/EIA 607/B: Requisiti specifici per la
messa a terra
NORME TIA/EIA SUI
COMPONENTI DEL CABLAGGIO
TIA/EIA 568-C.2: Componenti per il
cablaggio in rame
TIA/EIA 568-C.3: Componenti per il
cablaggio in fibra ottica
EN 50173
La serie EN 50173 definisce i requisiti di
progetto dei sistemi di cablaggio strutturato
in rame ed in fibra ottica in diversi ambienti
installativi.
EN 50173-1: Definizioni e caratteristiche
generali.
EN 50173-2: Requisiti specifici per ufici ed
siti commerciali
EN 50173-3: Requisiti specifici per ambienti
industriali
EN 50173-4: Requisiti specifici per ambienti
residenziali
EN 50173-5: Requisiti specifici per data
centre.
EN 50173-6: Cablaggio per servizi distribuiti
di edificio
EN 50174
La serie EN 50174 contiene i requisiti
per la realizzazione pratica dei sistemi di
cablaggio strutturato in rame ed in fibra
ottica, in particolare:
EN 50174-1: Pianificazione,
amministrazione, manutenzione.
EN 50174-2: Installazione all’interno di
edifici di tipo generico ed indicazioni
specifiche per edifici di tipo commerciale,
residenziale, industriale, data centre: dorsali
e cablaggi orizzontali.
EN 50174-3: Installazione all’esterno degli
edifici.
EN 50310
La norma EN 50310 contiene i requisiti
specifici per l’impianto di terra di un
sistema di cablaggio strutturato.
EN 61935-1
Sistemi di cablaggio generico - Specifica
per le prove sul cablaggio bilanciato per
telecomunicazioni conformi alla EN 50173.
Parte 1: Cablaggio installato.
Questa norma contiene i requisiti ed i
metodi di collaudo del cablaggio installato.
NORME CENELEC SUI COMPONENTI
DEL CABLAGGIO
Le norme europee sui componenti del
cablaggio sono richiamate dalle norme di
sistema (di cui al par. 2.3.1) e definiscono i
requisiti di trasmissione che il componente
singolo deve avere per poter comporre dei
canali di trasmissione ad esse conformi.
TIA/EIA
(STATI UNITI)
CENELEC
(EUROPA)
