BTDIN
Articolo
RELÈ DIFFERENZIALE
Relè diff erenziale tipo A con regolazione della corrente e
del tempo d’intervento, 1 contatto NO/NC in uscita
IΔn (A)
Δt (s)
N° di moduli
G701N
0,03÷30
0÷5
2
RELÈ DIFFERENZIALE DA PANNELLO
Relè diff erenziale con regolazione della corrente e del
tempo d’intervento, 1 contatto NO/NC in uscita,
1 contatto NO/NC di preallarme segnalazione 50% IΔn
IΔn (A)
Δt (s)
LxA (mm)
G701Q
0,03÷30
0÷5
72x72

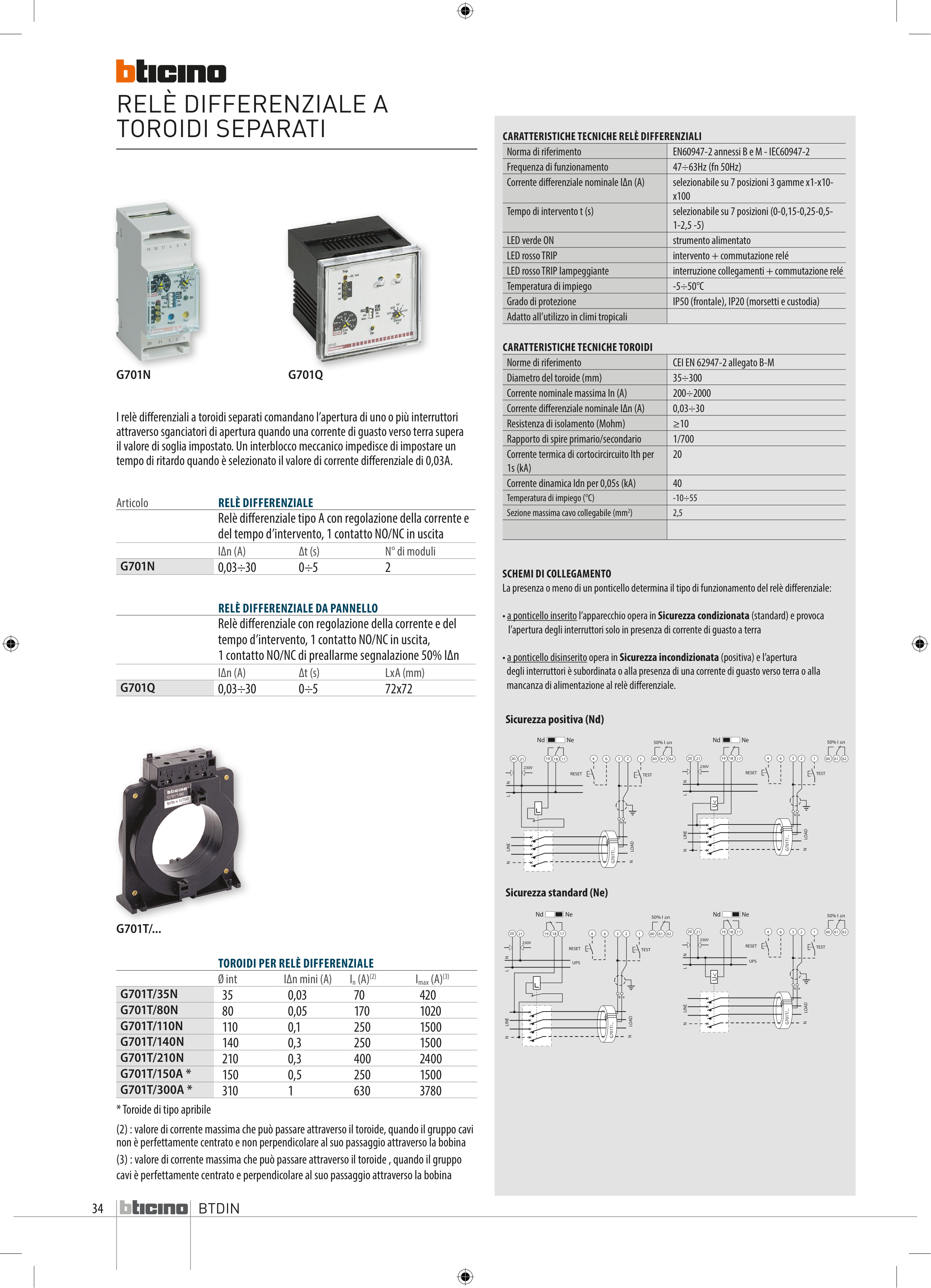

RELÈ DIFFERENZIALE A
TOROIDI SEPARATI
G701N
G701Q
G701T/...
G701N
G701Q
G701T/...
CARATTERISTICHE TECNICHE RELÈ DIFFERENZIALI
Norma di riferimento
EN60947-2 annessi B e M - IEC60947-2
Frequenza di funzionamento
47÷63Hz (fn 50Hz)
Corrente diff erenziale nominale IΔn (A)
selezionabile su 7 posizioni 3 gamme x1-x10-
x100
Tempo di intervento t (s)
selezionabile su 7 posizioni (0-0,15-0,25-0,5-
1-2,5 -5)
LED verde ON
strumento alimentato
LED rosso TRIP
intervento + commutazione relé
LED rosso TRIP lampeggiante
interruzione collegamenti + commutazione relé
Temperatura di impiego
-5÷50°C
Grado di protezione
IP50 (frontale), IP20 (morsetti e custodia)
Adatto all’utilizzo in climi tropicali
CARATTERISTICHE TECNICHE TOROIDI
Norme di riferimento
CEI EN 62947-2 allegato B-M
Diametro del toroide (mm)
35÷300
Corrente nominale massima In (A)
200÷2000
Corrente diff erenziale nominale IΔn (A)
0,03÷30
Resistenza di isolamento (Mohm)
≥10
Rapporto di spire primario/secondario
1/700
Corrente termica di cortocircircuito Ith per
1s (kA)
20
Corrente dinamica Idn per 0,05s (kA)
40
Temperatura di impiego (°C)
-10÷55
Sezione massima cavo collegabile (mm2)
2,5
I relè diff erenziali a toroidi separati comandano l’apertura di uno o più interruttori
attraverso sganciatori di apertura quando una corrente di guasto verso terra supera
il valore di soglia impostato. Un interblocco meccanico impedisce di impostare un
tempo di ritardo quando è selezionato il valore di corrente diff erenziale di 0,03A.
SCHEMI DI COLLEGAMENTO
La presenza o meno di un ponticello determina il tipo di funzionamento del relè diff erenziale:
• a ponticello inserito l’apparecchio opera in Sicurezza condizionata (standard) e provoca
l’apertura degli interruttori solo in presenza di corrente di guasto a terra
• a ponticello disinserito opera in Sicurezza incondizionata (positiva) e l’apertura
degli interruttori è subordinata o alla presenza di una corrente di guasto verso terra o alla
mancanza di alimentazione al relè diff erenziale.
TOROIDI PER RELÈ DIFFERENZIALE
Ø int
IΔn mini (A)
In (A)(2)
Imax (A)(3)
G701T/35N
35
0,03
70
420
G701T/80N
80
0,05
170
1020
G701T/110N
110
0,1
250
1500
G701T/140N
140
0,3
250
1500
G701T/210N
210
0,3
400
2400
G701T/150A *
150
0,5
250
1500
G701T/300A *
310
1
630
3780
* Toroide di tipo apribile
(2) : valore di corrente massima che può passare attraverso il toroide, quando il gruppo cavi
non è perfettamente centrato e non perpendicolare al suo passaggio attraverso la bobina
(3) : valore di corrente massima che può passare attraverso il toroide , quando il gruppo
cavi è perfettamente centrato e perpendicolare al suo passaggio attraverso la bobina
N
LOAD
N
LINE
G701T/...
a
b
20
21
18
17
4
6
3
2
230V
19
L
N
1
TEST
RESET
U<
60
61
62
50% I ∆n
Nd
Ne
Nd
Ne
N
LOAD
N
LINE
G701T/...
a
b
20
21
18
17
4
6
3
2
230V
19
L
N
1
TEST
RESET
60
61
62
50% I ∆n
Sicurezza positiva (Nd)
N
LOAD
N
LINE
G701T/...
a
b
20
21
18
17
4
6
3
2
230V
19
L
N
1
TEST
RESET
60
61
62
50% I ∆n
Nd
Ne
UPS
N
LOAD
N
LINE
G701T/...
a
b
20
21
18
17
4
6
3
2
230V
19
L
N
1
TEST
RESET
U<
60
61
62
50% I ∆n
Nd
Ne
UPS
Sicurezza standard (Ne)
N
LOAD
N
LINE
G701T/...
a
b
20
21
18
17
4
6
3
2
230V
19
L
N
1
TEST
RESET
U<
60
61
62
50% I ∆n
Nd
Ne
Nd
Ne
N
LOAD
N
LINE
G701T/...
a
b
20
21
18
17
4
6
3
2
230V
19
L
N
1
TEST
RESET
60
61
62
50% I ∆n
Sicurezza positiva (Nd)
N
LOAD
N
LINE
G701T/...
a
b
20
21
18
17
4
6
3
2
230V
19
L
N
1
TEST
RESET
60
61
62
50% I ∆n
Nd
Ne
UPS
N
LOAD
N
LINE
G701T/...
a
b
20
21
18
17
4
6
3
2
230V
19
L
N
1
TEST
RESET
U<
60
61
62
50% I ∆n
Nd
Ne
UPS
Sicurezza standard (Ne)
