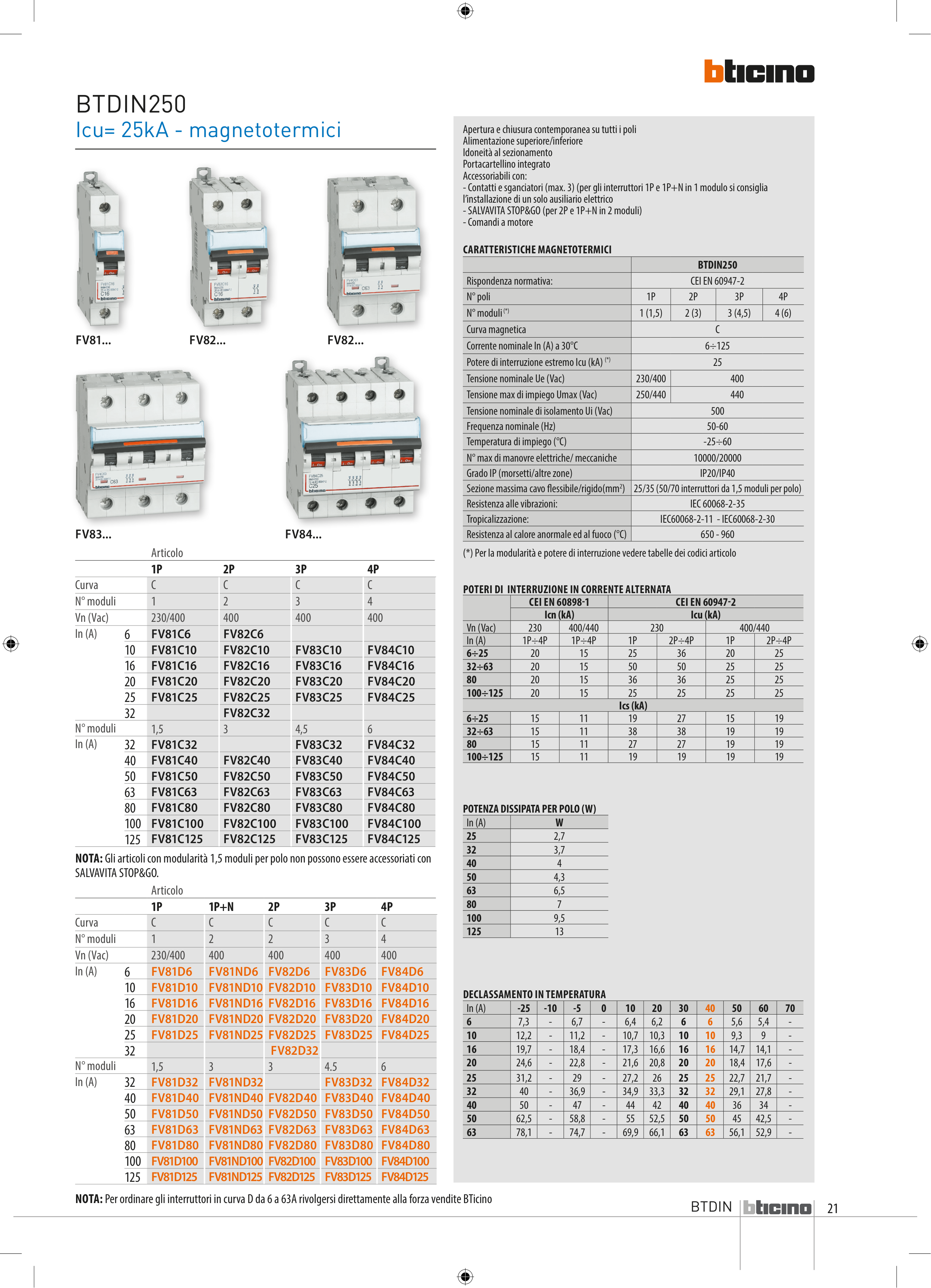

BTDIN
BTDIN250
Icu= 25kA - magnetotermici
FV81...
FV82...
FV82...
FV84...
FV83...
FV81...
FV82...
FV84...
FV82...
CARATTERISTICHE MAGNETOTERMICI
BTDIN250
Rispondenza normativa:
CEI EN 60947-2
N° poli
1P
2P
3P
4P
N° moduli (*)
1 (1,5)
2 (3)
3 (4,5)
4 (6)
Curva magnetica
C
Corrente nominale In (A) a 30°C
6÷125
Potere di interruzione estremo Icu (kA) (*)
25
Tensione nominale Ue (Vac)
230/400
400
Tensione max di impiego Umax (Vac)
250/440
440
Tensione nominale di isolamento Ui (Vac)
500
Frequenza nominale (Hz)
50-60
Temperatura di impiego (°C)
-25÷60
N° max di manovre elettriche/ meccaniche
10000/20000
Grado IP (morsetti/altre zone)
IP20/IP40
Sezione massima cavo fl essibile/rigido(mm2) 25/35 (50/70 interruttori da 1,5 moduli per polo)
Resistenza alle vibrazioni:
IEC 60068-2-35
Tropicalizzazione:
IEC60068-2-11 - IEC60068-2-30
Resistenza al calore anormale ed al fuoco (°C)
650 - 960
(*) Per la modularità e potere di interruzione vedere tabelle dei codici articolo
Apertura e chiusura contemporanea su tutti i poli
Alimentazione superiore/inferiore
Idoneità al sezionamento
Portacartellino integrato
Accessoriabili con:
- Contatti e sganciatori (max. 3) (per gli interruttori 1P e 1P+N in 1 modulo si consiglia
l’installazione di un solo ausiliario elettrico
- SALVAVITA STOP&GO (per 2P e 1P+N in 2 moduli)
- Comandi a motore
POTERI DI INTERRUZIONE IN CORRENTE ALTERNATA
CEI EN 60898-1
CEI EN 60947-2
Icn (kA)
Icu (kA)
Vn (Vac)
230
400/440
230
400/440
In (A)
1P÷4P
1P÷4P
1P
2P÷4P
1P
2P÷4P
6÷25
20
15
25
36
20
25
32÷63
20
15
50
50
25
25
80
20
15
36
36
25
25
100÷125
20
15
25
25
25
25
Ics (kA)
6÷25
15
11
19
27
15
19
32÷63
15
11
38
38
19
19
80
15
11
27
27
19
19
100÷125
15
11
19
19
19
19
DECLASSAMENTO IN TEMPERATURA
In (A)
-25
-10
-5
0
10
20
30
40
50
60
70
6
7,3
-
6,7
-
6,4
6,2
6
6
5,6
5,4
-
10
12,2
-
11,2
-
10,7 10,3
10
10
9,3
9
-
16
19,7
-
18,4
-
17,3 16,6
16
16
14,7 14,1
-
20
24,6
-
22,8
-
21,6 20,8
20
20
18,4 17,6
-
25
31,2
-
29
-
27,2
26
25
25
22,7 21,7
-
32
40
-
36,9
-
34,9
33,3
32
32
29,1 27,8
-
40
50
-
47
-
44
42
40
40
36
34
-
50
62,5
-
58,8
-
55
52,5
50
50
45
42,5
-
63
78,1
-
74,7
-
69,9 66,1
63
63
56,1 52,9
-
Articolo
1P
2P
3P
4P
Curva
C
C
C
C
N° moduli
1
2
3
4
Vn (Vac)
230/400
400
400
400
In (A)
6
FV81C6
FV82C6
10
FV81C10
FV82C10
FV83C10
FV84C10
16
FV81C16
FV82C16
FV83C16
FV84C16
20
FV81C20
FV82C20
FV83C20
FV84C20
25
FV81C25
FV82C25
FV83C25
FV84C25
32
FV82C32
N° moduli
1,5
3
4,5
6
In (A)
32
FV81C32
FV83C32
FV84C32
40
FV81C40
FV82C40
FV83C40
FV84C40
50
FV81C50
FV82C50
FV83C50
FV84C50
63
FV81C63
FV82C63
FV83C63
FV84C63
80
FV81C80
FV82C80
FV83C80
FV84C80
100 FV81C100
FV82C100
FV83C100
FV84C100
125
FV81C125
FV82C125
FV83C125
FV84C125
Articolo
1P
1P+N
2P
3P
4P
Curva
C
C
C
C
C
N° moduli
1
2
2
3
4
Vn (Vac)
230/400
400
400
400
400
In (A)
6
FV81D6
FV81ND6 FV82D6
FV83D6
FV84D6
10
FV81D10
FV81ND10 FV82D10 FV83D10 FV84D10
16
FV81D16
FV81ND16 FV82D16 FV83D16 FV84D16
20
FV81D20
FV81ND20 FV82D20 FV83D20 FV84D20
25
FV81D25 FV81ND25 FV82D25 FV83D25 FV84D25
32
FV82D32
N° moduli
1,5
3
3
4.5
6
In (A)
32
FV81D32
FV81ND32
FV83D32 FV84D32
40
FV81D40 FV81ND40 FV82D40 FV83D40 FV84D40
50
FV81D50 FV81ND50 FV82D50 FV83D50 FV84D50
63
FV81D63 FV81ND63 FV82D63 FV83D63 FV84D63
80
FV81D80 FV81ND80 FV82D80 FV83D80 FV84D80
100 FV81D100
FV81ND100 FV82D100 FV83D100 FV84D100
125
FV81D125
FV81ND125 FV82D125 FV83D125 FV84D125
POTENZA DISSIPATA PER POLO (W)
In (A)
W
25
2,7
32
3,7
40
4
50
4,3
63
6,5
80
7
100
9,5
125
13
NOTA: Gli articoli con modularità 1,5 moduli per polo non possono essere accessoriati con
SALVAVITA STOP&GO.
NOTA: Per ordinare gli interruttori in curva D da 6 a 63A rivolgersi direttamente alla forza vendite BTicino
