BTDIN
CARATTERISTICHE MAGNETOTERMICI
Rispondenza normativa:
CEI EN 60947-2
N° poli
2P
4P
N° moduli
2
4
Curva magnetica
K-Z
K-Z
Corrente nominale In (A) a 30°C
1÷40 (vedere tabell codici articolo)
Potere di cortocircuito nominale Icn (kA)
10
Tensione nominale Ue (Vac)
400
400
Tensione max di impiego Umax (Vac)
250
250
Tensione nominale di isolamento Ui (Vac)
500
Frequenza nominale (Hz)
50-60
Temperatura di impiego (°C)
-25÷60
N° max di manovre elettriche/ meccaniche
10000/20000
Grado IP (morsetti/altre zone)
IP20/IP40
Sezione massima cavo fl essibile/rigido(mm2)
25/35
Resistenza alle vibrazioni:
IEC 60068-2-35
Tropicalizzazione:
IEC60068-2-11 - IEC60068-2-30
Resistenza al calore anormale ed al fuoco (°C)
650 - 960
Apertura e chiusura contemporanea su tutti i poli
Alimentazione superiore/inferiore
Idoneità al sezionamento
Portacartellino integrato
Accessoriabili con:
- Contatti e sganciatori (max. 3) (per gli interruttori 1P e 1P+N in 1 modulo si consiglia
l’installazione di un solo ausiliario elettrico
- SALVAVITA STOP&GO (per 2P e 1P+N in 2 moduli)
- Comandi a motore (per 2P-3P-4P e 1P+N in 2 moduli)
POTENZA DISSIPATA PER POLO (W)
Poli
1
2
3
4
6
10
13
16
20
25
32
40
1P÷4P
2,1
2,1
2,4
2,5
1,1
1,1
1,3
1,5
1,7
2,4
3,1
4
1P+N (*)
2,1
2,1
2,4
2,5
1,2
1,4
1,8
2,2
2,7
4
4,3
5,9
* Potenza dissipata totale
Articolo
2P
4P
Curva
Z
(2,4÷3,6 In)
K
(10÷14 In)
Z
(2,4÷3,6 In)
K
(10÷14 In)
N° moduli
2
2
4
4
Vn (Vac)
400
400
400
400
In (A)
1
FH82Z1
FH82K1
FH84Z1
FH84K1
2
FH82Z2
FH82K2
FH84Z2
FH84K2
3
FH82Z3
FH82K3
FH84Z3
FH84K3
4
FH82Z4
FH82K4
FH84Z4
FH84K4
6
FH82Z6
FH82K6
FH84Z6
FH84K6
8
FH82Z8
FH82K8
FH84Z8
FH84K8
10
FH82Z10
FH82K10
FH84Z10
FH84K10
16
FH82Z16
FH82K16
FH84Z16
FH84K16
20
FH82Z20
FH82K20
FH84Z20
FH84K20
25
FH82Z25
FH82K25
FH84Z25
FH84K25
32
FH82Z32
FH82K32
FH84Z32
FH84K32
40
FH82Z40
FH82K40
FH84Z40
FH84K40
NOTA: Per la disponibilità degli apparecchi in curva K e Z, rivolgersi al funzionario tecnico
commerciale
FH8Z4...
FH8Z4...

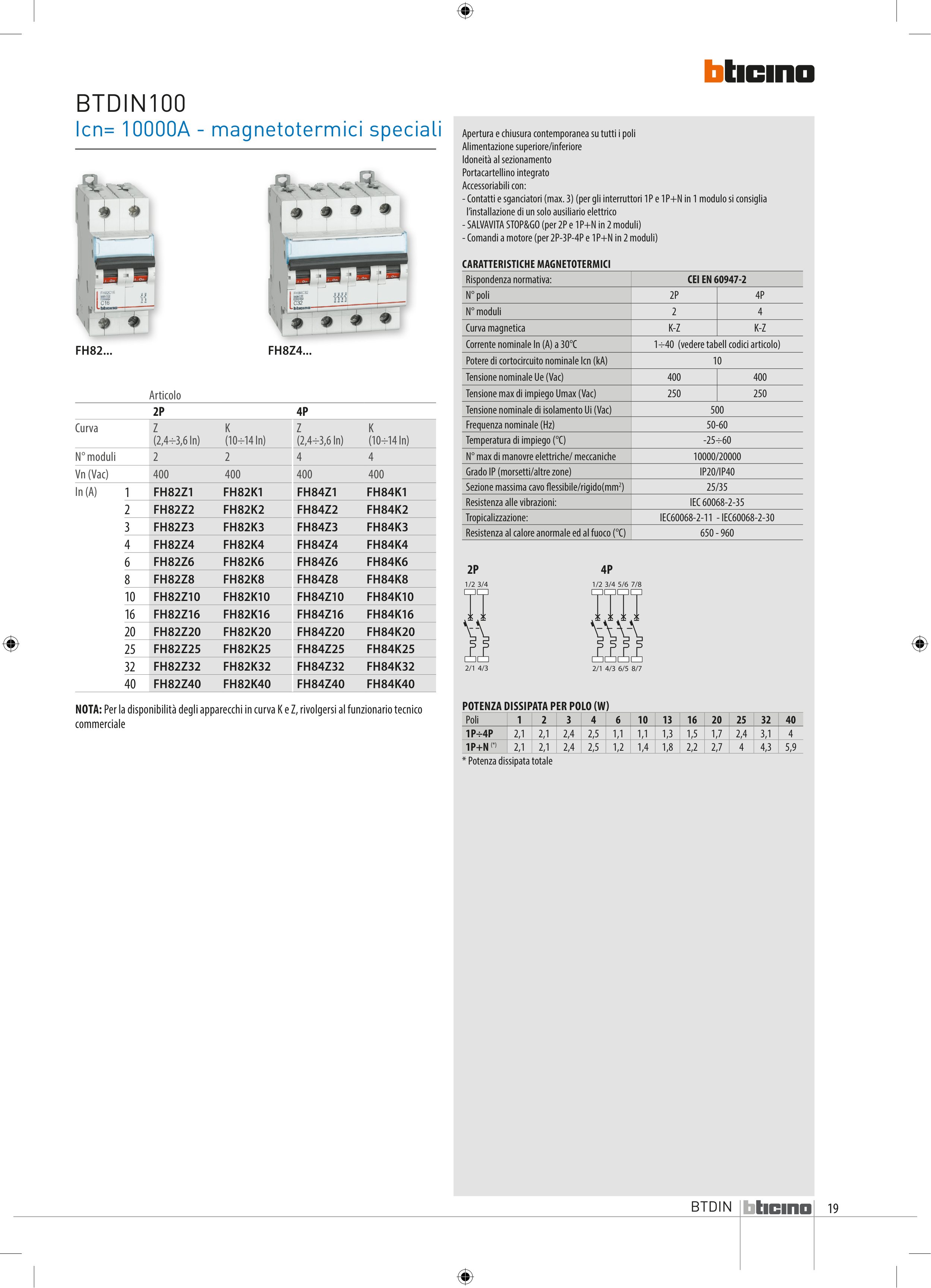

BTDIN100
Icn= 10000A - magnetotermici speciali
FH82...
FH82...
2/1 4/3
1/2 3/4
2/1 4/3 6/5 8/7
1/2 3/4 5/6 7/8
2P 4P
