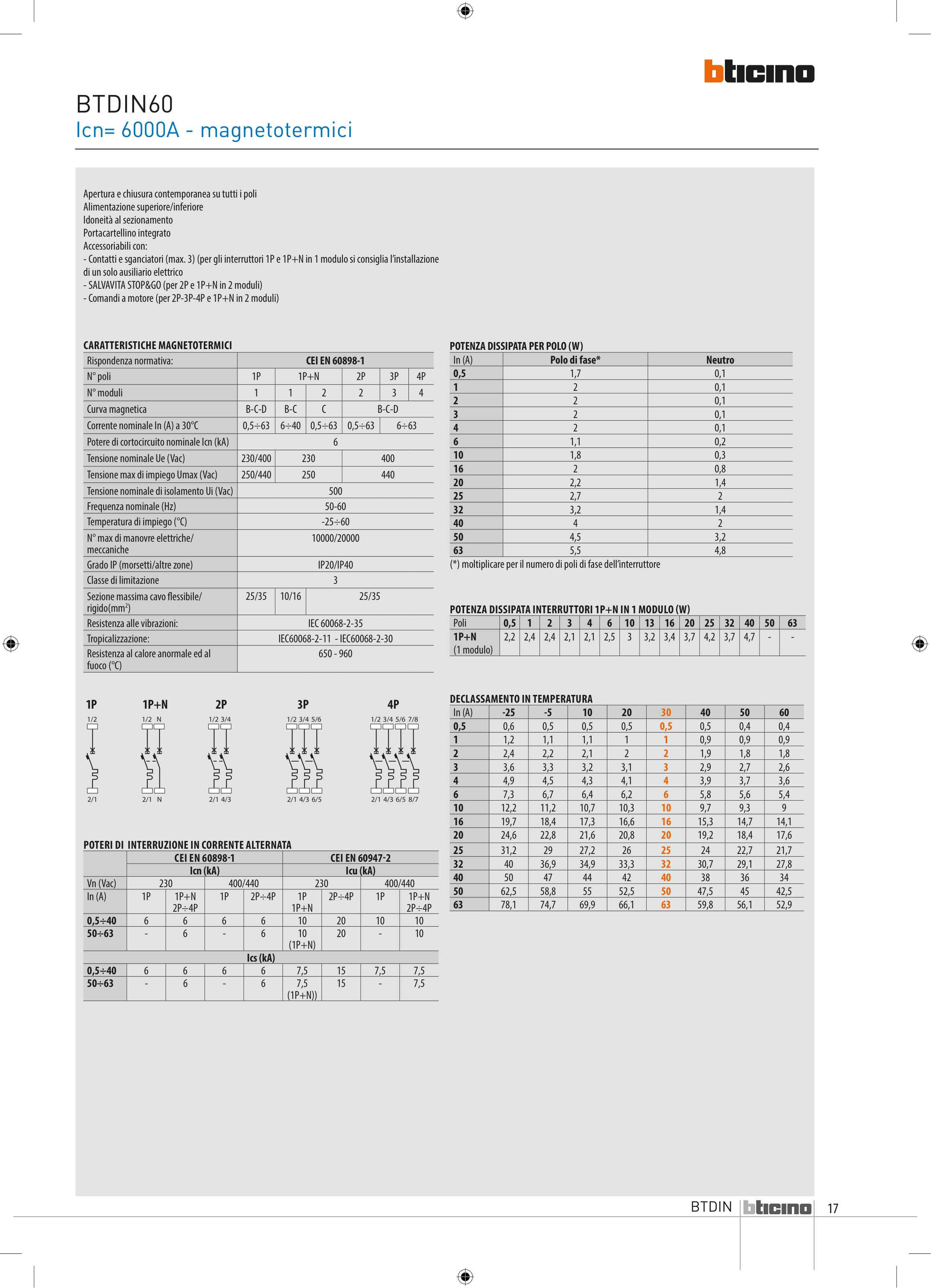

BTDIN
BTDIN60
Icn= 6000A - magnetotermici
Articolo
3P
4P
Curva
B
C
D
B
C
D
N°
moduli
3
3
3
4
4
4
Vn (Vac)
400
400
400
400
400
400
In (A)
6
FN83B6
FN83C6
FN83D6
FN84B6
FN84C6
FN84D6
10 FN83B10 FN83C10 FN83D10 FN84B10 FN84C10 FN84D10
16 FN83B16 FN83C16 FN83D16 FN84B16 FN84C16 FN84D16
20 FN83B20 FN83C20 FN83D20 FN84B20 FN84C20 FN84D20
25 FN83B25 FN83C25 FN83D25 FN84B25 FN84C25 FN84D25
32 FN83B32 FN83C32 FN83D32 FN84B32 FN84C32 FN84D32
40 FN83B40 FN83C40 FN83D40 FN84B40 FN84C40 FN84D40
50 FN83B50 FN83C50 FN83D50 FN84B50 FN84C50 FN84D50
63 FN83B63 FN83C63 FN83D63 FN84B63 FN84C63 FN84D63
CARATTERISTICHE MAGNETOTERMICI
Rispondenza normativa:
CEI EN 60898-1
N° poli
1P
1P+N
2P
3P
4P
N° moduli
1
1
2
2
3
4
Curva magnetica
B-C-D
B-C
C
B-C-D
Corrente nominale In (A) a 30°C
0,5÷63
6÷40
0,5÷63
0,5÷63
6÷63
Potere di cortocircuito nominale Icn (kA)
6
Tensione nominale Ue (Vac)
230/400
230
400
Tensione max di impiego Umax (Vac)
250/440
250
440
Tensione nominale di isolamento Ui (Vac)
500
Frequenza nominale (Hz)
50-60
Temperatura di impiego (°C)
-25÷60
N° max di manovre elettriche/
meccaniche
10000/20000
Grado IP (morsetti/altre zone)
IP20/IP40
Classe di limitazione
3
Sezione massima cavo flessibile/
rigido(mm2)
25/35
10/16
25/35
Resistenza alle vibrazioni:
IEC 60068-2-35
Tropicalizzazione:
IEC60068-2-11 - IEC60068-2-30
Resistenza al calore anormale ed al
fuoco (°C)
650 - 960
Apertura e chiusura contemporanea su tutti i poli
Alimentazione superiore/inferiore
Idoneità al sezionamento
Portacartellino integrato
Accessoriabili con:
- Contatti e sganciatori (max. 3) (per gli interruttori 1P e 1P+N in 1 modulo si consiglia l’installazione
di un solo ausiliario elettrico
- SALVAVITA STOP&GO (per 2P e 1P+N in 2 moduli)
- Comandi a motore (per 2P-3P-4P e 1P+N in 2 moduli)
POTERI DI INTERRUZIONE IN CORRENTE ALTERNATA
CEI EN 60898-1
CEI EN 60947-2
Icn (kA)
Icu (kA)
Vn (Vac)
230
400/440
230
400/440
In (A)
1P
1P+N
2P÷4P
1P
2P÷4P
1P
1P+N
2P÷4P
1P
1P+N
2P÷4P
0,5÷40
6
6
6
6
10
20
10
10
50÷63
-
6
-
6
10
(1P+N)
20
-
10
Ics (kA)
0,5÷40
6
6
6
6
7,5
15
7,5
7,5
50÷63
-
6
-
6
7,5
(1P+N))
15
-
7,5
POTENZA DISSIPATA INTERRUTTORI 1P+N IN 1 MODULO (W)
Poli
0,5
1
2
3
4
6
10
13
16
20
25
32
40
50
63
1P+N
(1 modulo)
2,2 2,4 2,4 2,1 2,1 2,5
3
3,2 3,4 3,7 4,2 3,7 4,7
-
-
DECLASSAMENTO IN TEMPERATURA
In (A)
-25
-5
10
20
30
40
50
60
0,5
0,6
0,5
0,5
0,5
0,5
0,5
0,4
0,4
1
1,2
1,1
1,1
1
1
0,9
0,9
0,9
2
2,4
2,2
2,1
2
2
1,9
1,8
1,8
3
3,6
3,3
3,2
3,1
3
2,9
2,7
2,6
4
4,9
4,5
4,3
4,1
4
3,9
3,7
3,6
6
7,3
6,7
6,4
6,2
6
5,8
5,6
5,4
10
12,2
11,2
10,7
10,3
10
9,7
9,3
9
16
19,7
18,4
17,3
16,6
16
15,3
14,7
14,1
20
24,6
22,8
21,6
20,8
20
19,2
18,4
17,6
25
31,2
29
27,2
26
25
24
22,7
21,7
32
40
36,9
34,9
33,3
32
30,7
29,1
27,8
40
50
47
44
42
40
38
36
34
50
62,5
58,8
55
52,5
50
47,5
45
42,5
63
78,1
74,7
69,9
66,1
63
59,8
56,1
52,9
2/1 4/3 6/5 8/7
1/2 3/4 5/6 7/8
2/1 4/3 6/5
1/2 3/4 5/6
2/1
1/2
2/1 4/3
1/2 3/4
2/1 N
1/2 N
1P 1P+N 2P 3P 4P
POTENZA DISSIPATA PER POLO (W)
In (A)
Polo di fase*
Neutro
0,5
1,7
0,1
1
2
0,1
2
2
0,1
3
2
0,1
4
2
0,1
6
1,1
0,2
10
1,8
0,3
16
2
0,8
20
2,2
1,4
25
2,7
2
32
3,2
1,4
40
4
2
50
4,5
3,2
63
5,5
4,8
(*) moltiplicare per il numero di poli di fase dell’interruttore
