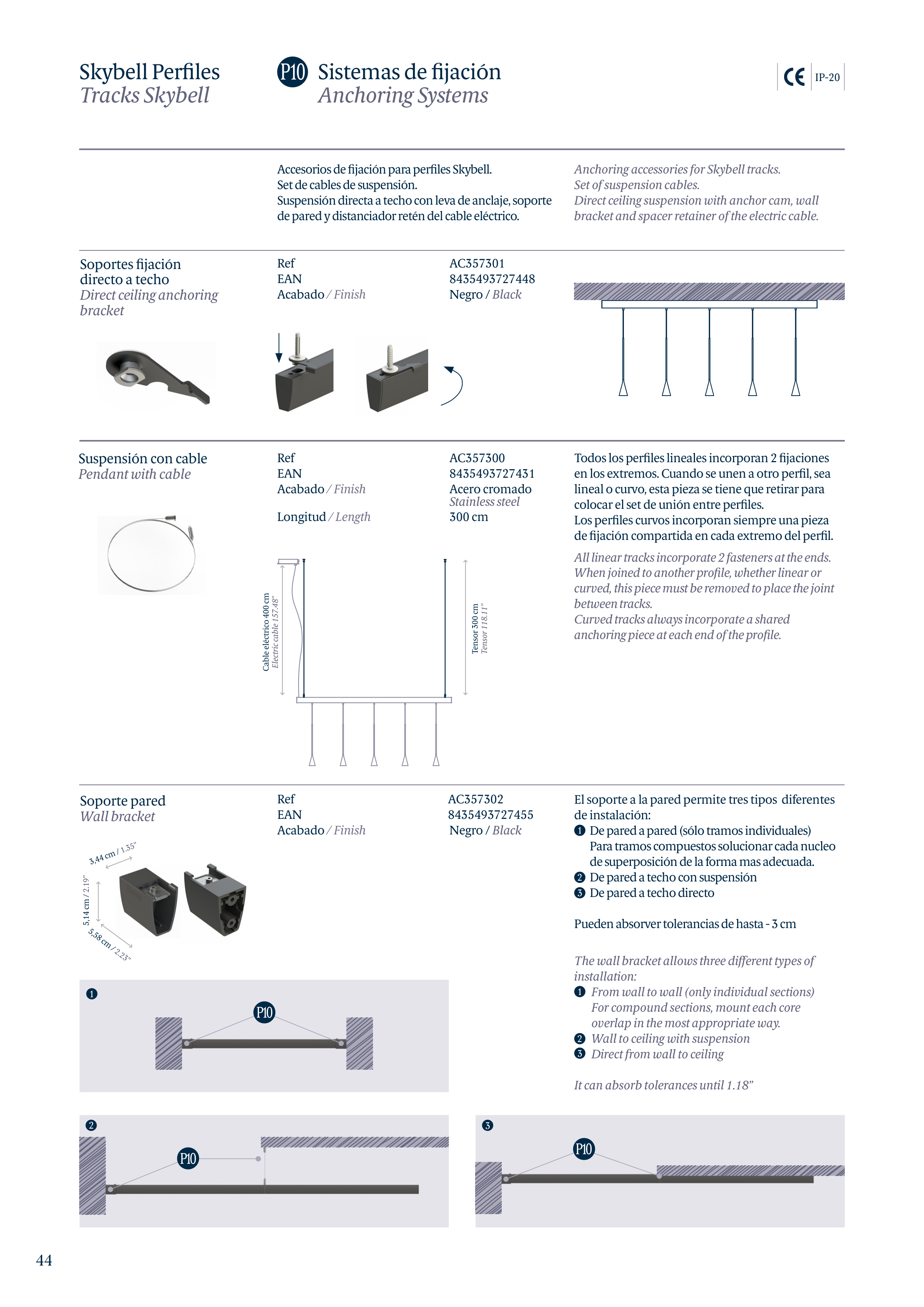

44
Accesorios de fijación para perfiles Skybell.
Set de cables de suspensión.
Suspensión directa a techo con leva de anclaje, soporte
de pared y distanciador retén del cable eléctrico.
Suspensión con cable
Pendant with cable
IP-20
Sistemas de fijación
Anchoring Systems
Soporte pared
Wall bracket
Anchoring accessories for Skybell tracks.
Set of suspension cables.
Direct ceiling suspension with anchor cam, wall
bracket and spacer retainer of the electric cable.
P10
Todos los perfiles lineales incorporan 2 fijaciones
en los extremos. Cuando se unen a otro perfil, sea
lineal o curvo, esta pieza se tiene que retirar para
colocar el set de unión entre perfiles.
Los perfiles curvos incorporan siempre una pieza
de fijación compartida en cada extremo del perfil.
All linear tracks incorporate 2 fasteners at the ends.
When joined to another profile, whether linear or
curved, this piece must be removed to place the joint
between tracks.
Curved tracks always incorporate a shared
anchoring piece at each end of the profile.
El soporte a la pared permite tres tipos diferentes
de instalación:
De pared a pared (sólo tramos individuales)
Para tramos compuestos solucionar cada nucleo
de superposición de la forma mas adecuada.
De pared a techo con suspensión
De pared a techo directo
Pueden absorver tolerancias de hasta - 3 cm
3,44 cm / 1.35”
5,58 cm / 2.23”
5,14 cm / 2.19”
Soportes fijación
directo a techo
Direct ceiling anchoring
bracket
1
2
3
1
P10
2
3
The wall bracket allows three different types of
installation:
From wall to wall (only individual sections)
For compound sections, mount each core
overlap in the most appropriate way.
Wall to ceiling with suspension
Direct from wall to ceiling
It can absorb tolerances until 1.18”
1
2
3
Cable eléctrico 400 cm
Electric cable 157.48”
Tensor 300 cm
Tensor 118.11”
Skybell Perfiles
Tracks Skybell
P10
P10
Ref
AC357300
EAN
8435493727431
Acabado / Finish
Acero cromado
Stainless steel
Longitud / Length
300 cm
Ref
AC357301
EAN
8435493727448
Acabado / Finish
Negro / Black
Ref
AC357302
EAN
8435493727455
Acabado / Finish
Negro / Black
