Outrack 24V Cable 2 x 1,5 mm de
sección (AWG16)
Tabla de caidas de tensión por m/l
en función del consumo, perdidas
estimadas 5%.
Utilice la tabla para calcular el
consumo y longitud máxima de
la instalación, para poder ubicar
correctamente las fuentes de 24V de
alimentación del perfil Outrack.
En Bover solo disponemos de fuentes
de alimentación de 24V de 60 y 96 W
(regulable triac o 0/10V).
Para potencias superiores póngase
en contacto con el departamento
técnico de la empresa.
Solo utilice fuentes de alimentación
de 24V homolagadas para la
instalación y no sobrepase en ningún
caso los límites del máximo de esta.
Max. CE
A
W
m / feet
1
24
57,5m /188.65 ft
2
48
28,7m /94.16 ft
3
72
19,2m /62.99 ft
4
96
14,5m /47.57 ft
5
120
11,5m /37.72 ft
6
144
9,6m /31.49 ft
7
168
8,2m /26.90 ft
8
192
7,2m /23.62 ft
9
216
6,4m /20.99 ft
Max. UL
!Atención¡
La instalación del conector tiene polaridad,
verifique la correcta conexión eléctrica.
Conector de acometida y cable de alimentación de 400cm
Supply connector and 400 cm power cable
Ref AC130304
AC130304U
400 cm / 157.8”
TRIAC 60W
Ref AC130500
AC130500U
TRIAC 96W
Ref AC130501
AC130501U
0/10 60W
Ref AC130502
AC130502U
0/10 96W
Ref AC130503
AC130503U
Fuente de alimentación TRIAC y 0/10V de 60 y 96 W 24V IP65 y conector de acometida a 24V macho. 120 - 277V
TRIAC and 0/10 V power supply of 60 and 96 W, 24 V IP65 and male supply connector at 24 V. 120 - 277V
+
_
Attention!
The connector’s facility is polarised.
Check that the electrical connection is tight.

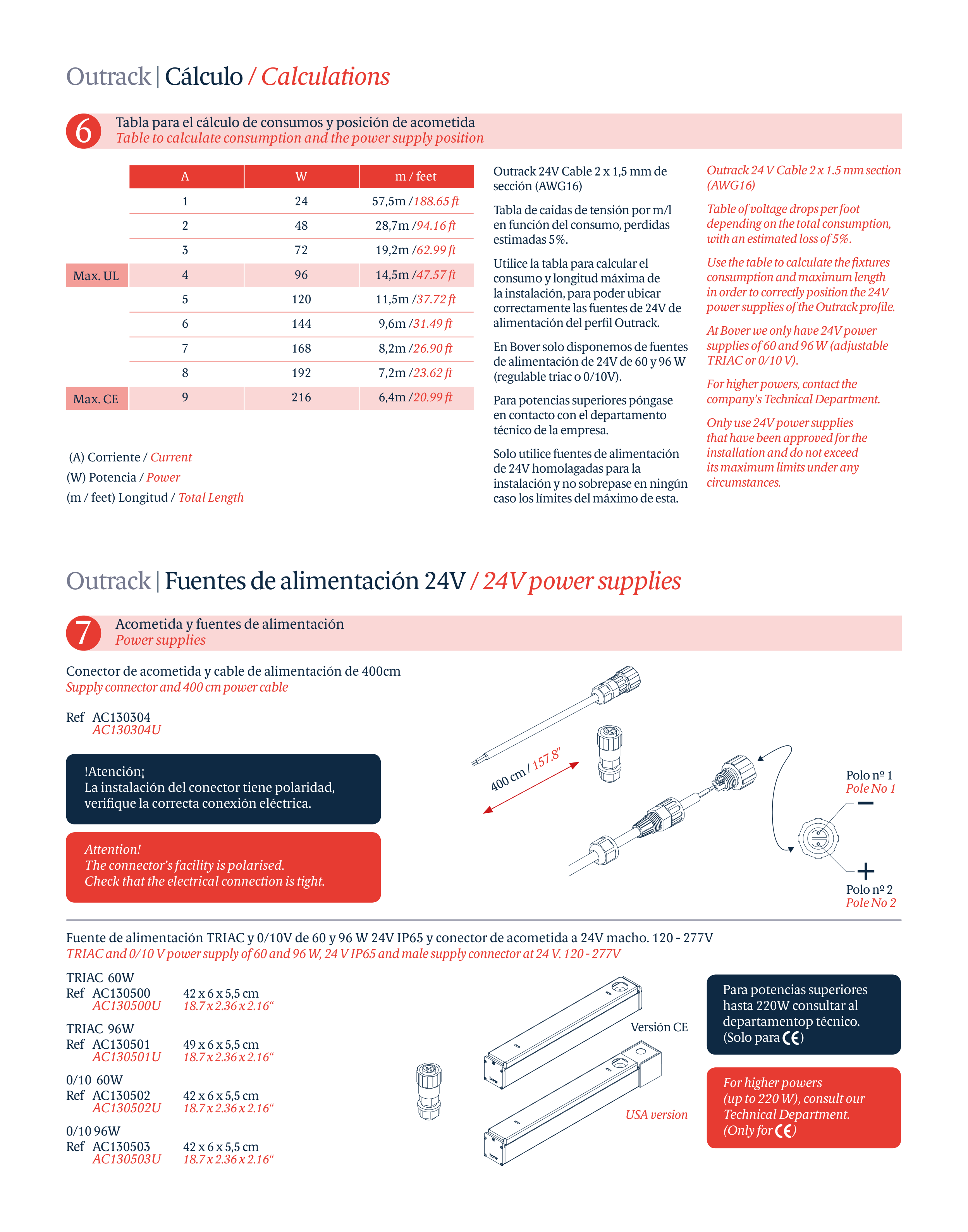

Outrack | Cálculo / Calculations
Outrack | Fuentes de alimentación 24V / 24V power supplies
Polo nº 1
Polo nº 2
Outrack 24 V Cable 2 x 1.5 mm section
(AWG16)
Table of voltage drops per foot
depending on the total consumption,
with an estimated loss of 5%.
Use the table to calculate the fixtures
consumption and maximum length
in order to correctly position the 24V
power supplies of the Outrack profile.
At Bover we only have 24V power
supplies of 60 and 96 W (adjustable
TRIAC or 0/10 V).
For higher powers, contact the
company’s Technical Department.
Only use 24V power supplies
that have been approved for the
installation and do not exceed
its maximum limits under any
circumstances.
6
Tabla para el cálculo de consumos y posición de acometida
Table to calculate consumption and the power supply position
7
Acometida y fuentes de alimentación
Power supplies
For higher powers
(up to 220 W), consult our
Technical Department.
(Only for )
Pole No 1
Pole No 2
42 x 6 x 5,5 cm
18.7 x 2.36 x 2.16“
49 x 6 x 5,5 cm
18.7 x 2.36 x 2.16“
42 x 6 x 5,5 cm
18.7 x 2.36 x 2.16“
42 x 6 x 5,5 cm
18.7 x 2.36 x 2.16“
USA version
Versión CE
(A) Corriente / Current
(W) Potencia / Power
(m / feet) Longitud / Total Length
Para potencias superiores
hasta 220W consultar al
departamentop técnico.
(Solo para )
