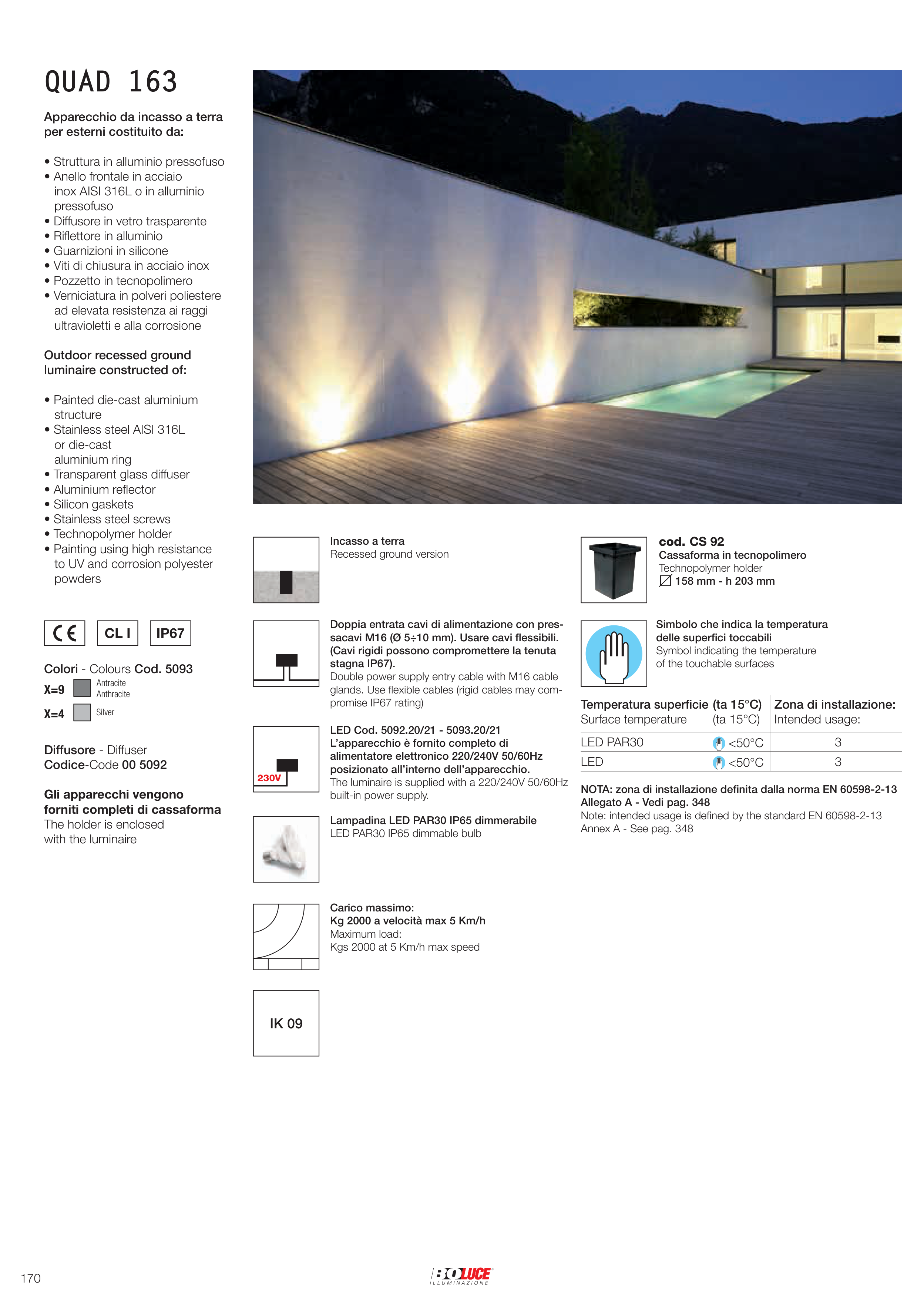

QUAD 163
QUAD 163
Apparecchio da incasso a terra
per esterni costituito da:
• Struttura in alluminio pressofuso
• Anello frontale in acciaio
inox AISI 316L o in alluminio
pressofuso
• Diffusore in vetro trasparente
• Riflettore in alluminio
• Guarnizioni in silicone
• Viti di chiusura in acciaio inox
• Pozzetto in tecnopolimero
• Verniciatura in polveri poliestere
ad elevata resistenza ai raggi
ultravioletti e alla corrosione
Outdoor recessed ground
luminaire constructed of:
• Painted die-cast aluminium
structure
• Stainless steel AISI 316L
or die-cast
aluminium ring
• Transparent glass diffuser
• Aluminium reflector
• Silicon gaskets
• Stainless steel screws
• Technopolymer holder
• Painting using high resistance
to UV and corrosion polyester
powders
Diffusore - Diffuser
Codice-Code 00 5092
Gli apparecchi vengono
forniti completi di cassaforma
The holder is enclosed
with the luminaire
Incasso a terra
Recessed ground version
Doppia entrata cavi di alimentazione con pres-
sacavi M16 (Ø 5÷10 mm). Usare cavi flessibili.
(Cavi rigidi possono compromettere la tenuta
stagna IP67).
Double power supply entry cable with M16 cable
glands. Use flexible cables (rigid cables may com-
promise IP67 rating)
Carico massimo:
Kg 2000 a velocità max 5 Km/h
Maximum load:
Kgs 2000 at 5 Km/h max speed
cod. CS 92
Cassaforma in tecnopolimero
Technopolymer holder
158 mm - h 203 mm
IK 09
230V
LED Cod. 5092.20/21 - 5093.20/21
L’apparecchio è fornito completo di
alimentatore elettronico 220/240V 50/60Hz
posizionato all’interno dell’apparecchio.
The luminaire is supplied with a 220/240V 50/60Hz
built-in power supply.
Colori - Colours Cod. 5093
X=9
Antracite
Anthracite
X=4
Silver
CL I
IP67
Lampadina LED PAR30 IP65 dimmerabile
LED PAR30 IP65 dimmable bulb
Simbolo che indica la temperatura
delle superfici toccabili
Symbol indicating the temperature
of the touchable surfaces
Temperatura superficie
Surface temperature
(ta 15°C)
(ta 15°C)
Zona di installazione:
Intended usage:
LED PAR30
<50°C
3
LED
<50°C
3
NOTA: zona di installazione definita dalla norma EN 60598-2-13
Allegato A - Vedi pag. 348
Note: intended usage is defined by the standard EN 60598-2-13
Annex A - See pag. 348
