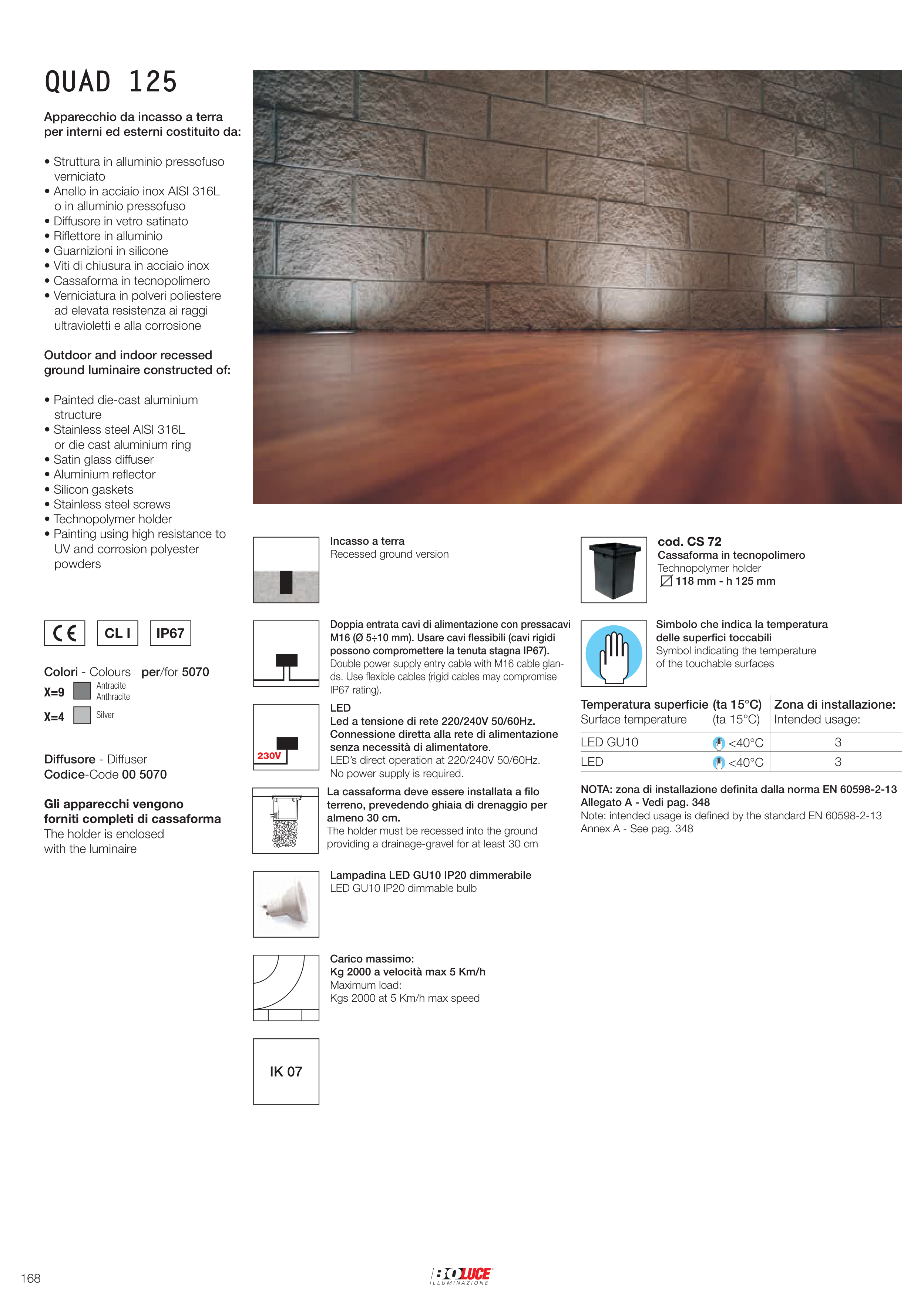

QUAD 125
QUAD 125
Apparecchio da incasso a terra
per interni ed esterni costituito da:
• Struttura in alluminio pressofuso
verniciato
• Anello in acciaio inox AISI 316L
o in alluminio pressofuso
• Diffusore in vetro satinato
• Riflettore in alluminio
• Guarnizioni in silicone
• Viti di chiusura in acciaio inox
• Cassaforma in tecnopolimero
• Verniciatura in polveri poliestere
ad elevata resistenza ai raggi
ultravioletti e alla corrosione
Outdoor and indoor recessed
ground luminaire constructed of:
• Painted die-cast aluminium
structure
• Stainless steel AISI 316L
or die cast aluminium ring
• Satin glass diffuser
• Aluminium reflector
• Silicon gaskets
• Stainless steel screws
• Technopolymer holder
• Painting using high resistance to
UV and corrosion polyester
powders
Diffusore - Diffuser
Codice-Code 00 5070
Gli apparecchi vengono
forniti completi di cassaforma
The holder is enclosed
with the luminaire
Incasso a terra
Recessed ground version
Doppia entrata cavi di alimentazione con pressacavi
M16 (Ø 5÷10 mm). Usare cavi flessibili (cavi rigidi
possono compromettere la tenuta stagna IP67).
Double power supply entry cable with M16 cable glan-
ds. Use flexible cables (rigid cables may compromise
IP67 rating).
La cassaforma deve essere installata a filo
terreno, prevedendo ghiaia di drenaggio per
almeno 30 cm.
The holder must be recessed into the ground
providing a drainage-gravel for at least 30 cm
cod. CS 72
Cassaforma in tecnopolimero
Technopolymer holder
118 mm - h 125 mm
IK 07
LED
Led a tensione di rete 220/240V 50/60Hz.
Connessione diretta alla rete di alimentazione
senza necessità di alimentatore.
LED’s direct operation at 220/240V 50/60Hz.
No power supply is required.
230V
Colori - Colours per/for 5070
X=9
Antracite
Anthracite
X=4
Silver
CL I
IP67
Carico massimo:
Kg 2000 a velocità max 5 Km/h
Maximum load:
Kgs 2000 at 5 Km/h max speed
Lampadina LED GU10 IP20 dimmerabile
LED GU10 IP20 dimmable bulb
Simbolo che indica la temperatura
delle superfici toccabili
Symbol indicating the temperature
of the touchable surfaces
Temperatura superficie
Surface temperature
(ta 15°C)
(ta 15°C)
Zona di installazione:
Intended usage:
LED GU10
<40°C
3
LED
<40°C
3
NOTA: zona di installazione definita dalla norma EN 60598-2-13
Allegato A - Vedi pag. 348
Note: intended usage is defined by the standard EN 60598-2-13
Annex A - See pag. 348
