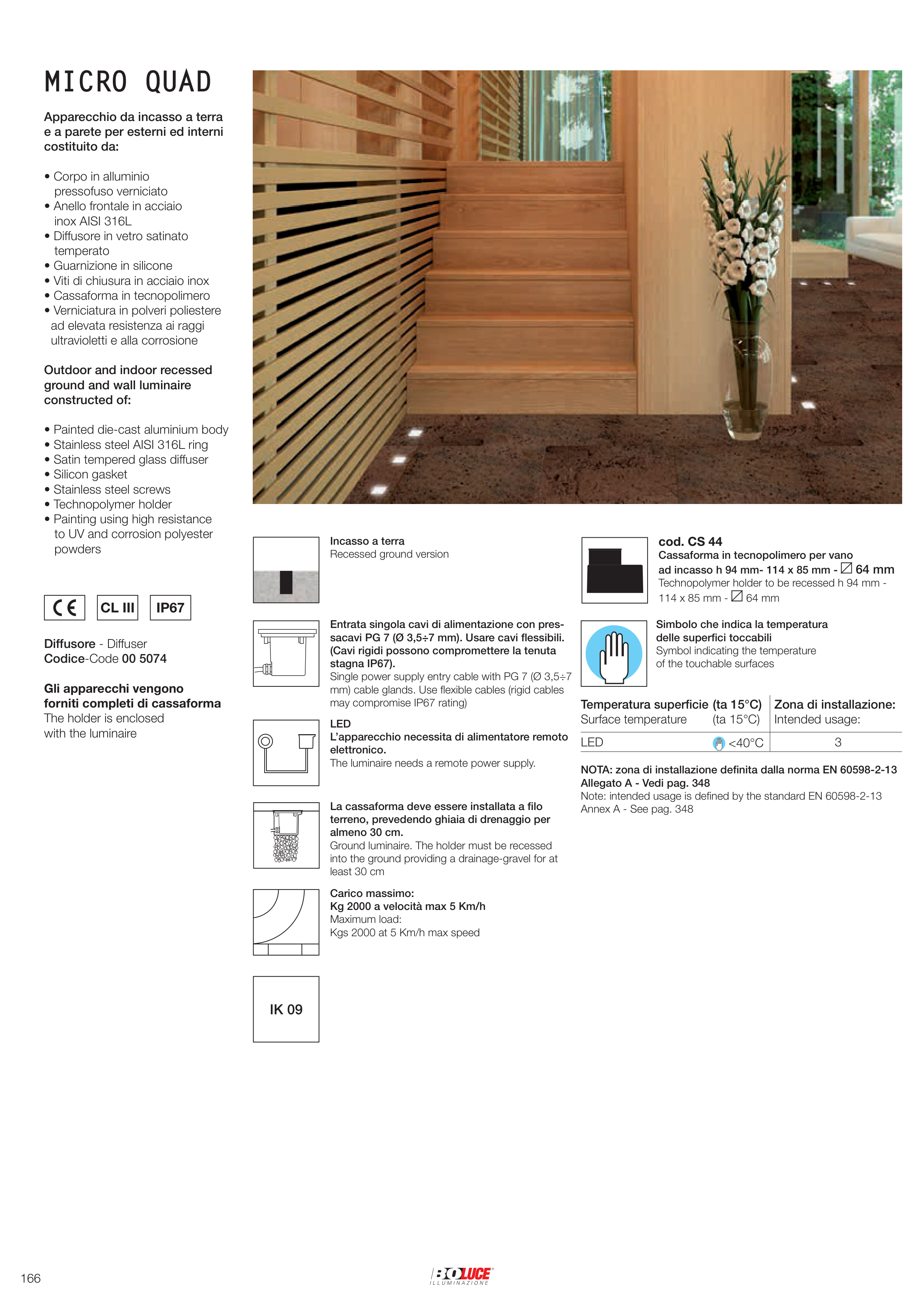

MICRO QUAD
MICRO QUAD
Apparecchio da incasso a terra
e a parete per esterni ed interni
costituito da:
• Corpo in alluminio
pressofuso verniciato
• Anello frontale in acciaio
inox AISI 316L
• Diffusore in vetro satinato
temperato
• Guarnizione in silicone
• Viti di chiusura in acciaio inox
• Cassaforma in tecnopolimero
• Verniciatura in polveri poliestere
ad elevata resistenza ai raggi
ultravioletti e alla corrosione
Outdoor and indoor recessed
ground and wall luminaire
constructed of:
• Painted die-cast aluminium body
• Stainless steel AISI 316L ring
• Satin tempered glass diffuser
• Silicon gasket
• Stainless steel screws
• Technopolymer holder
• Painting using high resistance
to UV and corrosion polyester
powders
Diffusore - Diffuser
Codice-Code 00 5074
Gli apparecchi vengono
forniti completi di cassaforma
The holder is enclosed
with the luminaire
Incasso a terra
Recessed ground version
Entrata singola cavi di alimentazione con pres-
sacavi PG 7 (Ø 3,5÷7 mm). Usare cavi flessibili.
(Cavi rigidi possono compromettere la tenuta
stagna IP67).
Single power supply entry cable with PG 7 (Ø 3,5÷7
mm) cable glands. Use flexible cables (rigid cables
may compromise IP67 rating)
La cassaforma deve essere installata a filo
terreno, prevedendo ghiaia di drenaggio per
almeno 30 cm.
Ground luminaire. The holder must be recessed
into the ground providing a drainage-gravel for at
least 30 cm
cod. CS 44
Cassaforma in tecnopolimero per vano
ad incasso h 94 mm- 114 x 85 mm -
64 mm
Technopolymer holder to be recessed h 94 mm -
114 x 85 mm -
64 mm
IK 09
LED
L’apparecchio necessita di alimentatore remoto
elettronico.
The luminaire needs a remote power supply.
CL III
IP67
Carico massimo:
Kg 2000 a velocità max 5 Km/h
Maximum load:
Kgs 2000 at 5 Km/h max speed
Simbolo che indica la temperatura
delle superfici toccabili
Symbol indicating the temperature
of the touchable surfaces
Temperatura superficie
Surface temperature
(ta 15°C)
(ta 15°C)
Zona di installazione:
Intended usage:
LED
<40°C
3
NOTA: zona di installazione definita dalla norma EN 60598-2-13
Allegato A - Vedi pag. 348
Note: intended usage is defined by the standard EN 60598-2-13
Annex A - See pag. 348
