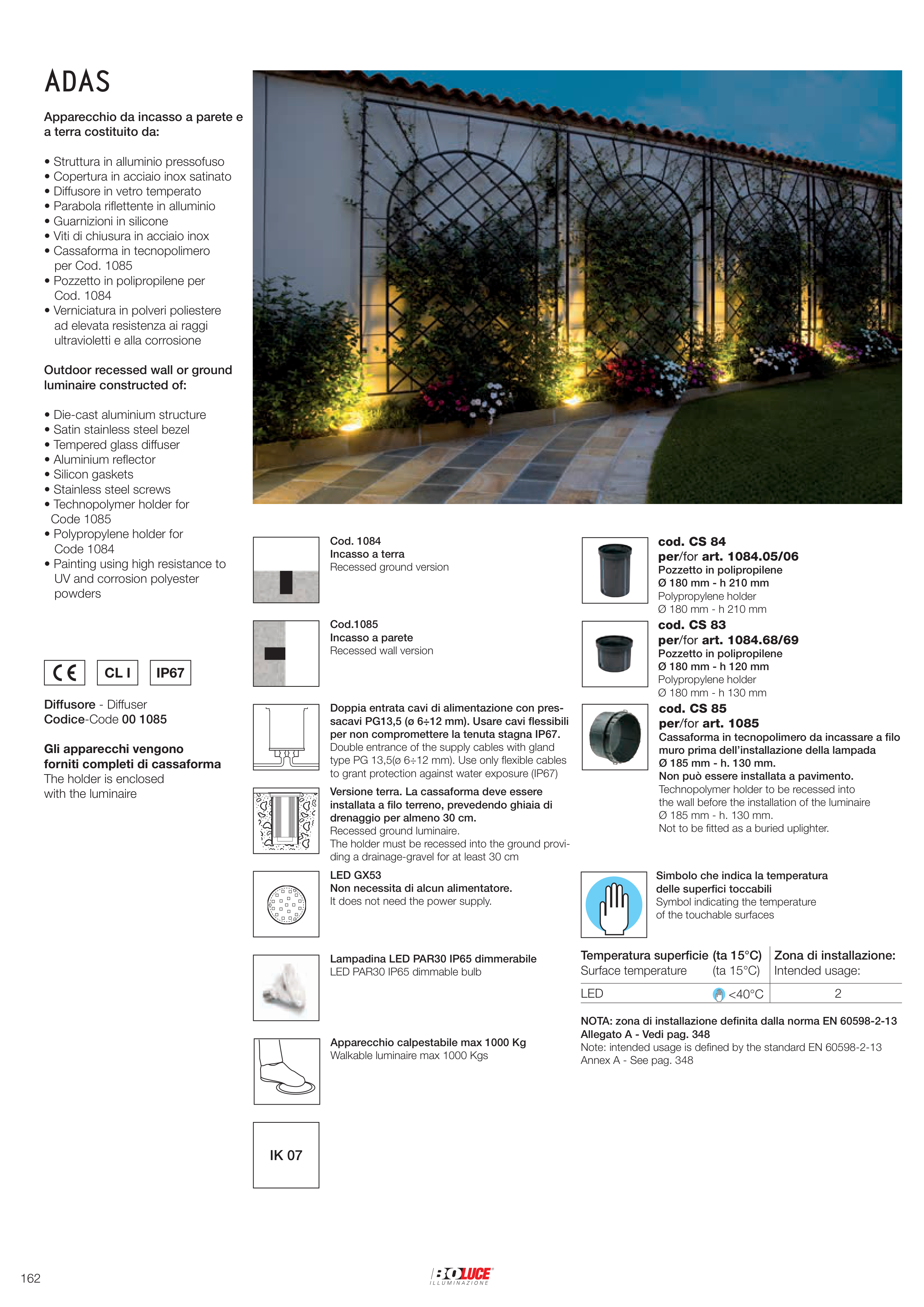

ADAS
ADAS
Apparecchio da incasso a parete e
a terra costituito da:
• Struttura in alluminio pressofuso
• Copertura in acciaio inox satinato
• Diffusore in vetro temperato
• Parabola riflettente in alluminio
• Guarnizioni in silicone
• Viti di chiusura in acciaio inox
• Cassaforma in tecnopolimero
per Cod. 1085
• Pozzetto in polipropilene per
Cod. 1084
• Verniciatura in polveri poliestere
ad elevata resistenza ai raggi
ultravioletti e alla corrosione
Outdoor recessed wall or ground
luminaire constructed of:
• Die-cast aluminium structure
• Satin stainless steel bezel
• Tempered glass diffuser
• Aluminium reflector
• Silicon gaskets
• Stainless steel screws
• Technopolymer holder for
Code 1085
• Polypropylene holder for
Code 1084
• Painting using high resistance to
UV and corrosion polyester
powders
Diffusore - Diffuser
Codice-Code 00 1085
Gli apparecchi vengono
forniti completi di cassaforma
The holder is enclosed
with the luminaire
Cod. 1084
Incasso a terra
Recessed ground version
Cod.1085
Incasso a parete
Recessed wall version
Doppia entrata cavi di alimentazione con pres-
sacavi PG13,5 (ø 6÷12 mm). Usare cavi flessibili
per non compromettere la tenuta stagna IP67.
Double entrance of the supply cables with gland
type PG 13,5(ø 6÷12 mm). Use only flexible cables
to grant protection against water exposure (IP67)
Versione terra. La cassaforma deve essere
installata a filo terreno, prevedendo ghiaia di
drenaggio per almeno 30 cm.
Recessed ground luminaire.
The holder must be recessed into the ground provi-
ding a drainage-gravel for at least 30 cm
IK 07
LED GX53
Non necessita di alcun alimentatore.
It does not need the power supply.
CL I
IP67
cod. CS 85
per/for art. 1085
Cassaforma in tecnopolimero da incassare a filo
muro prima dell’installazione della lampada
Ø 185 mm - h. 130 mm.
Non può essere installata a pavimento.
Technopolymer holder to be recessed into
the wall before the installation of the luminaire
Ø 185 mm - h. 130 mm.
Not to be fitted as a buried uplighter.
cod. CS 84
per/for art. 1084.05/06
Pozzetto in polipropilene
Ø 180 mm - h 210 mm
Polypropylene holder
Ø 180 mm - h 210 mm
cod. CS 83
per/for art. 1084.68/69
Pozzetto in polipropilene
Ø 180 mm - h 120 mm
Polypropylene holder
Ø 180 mm - h 130 mm
Apparecchio calpestabile max 1000 Kg
Walkable luminaire max 1000 Kgs
Lampadina LED PAR30 IP65 dimmerabile
LED PAR30 IP65 dimmable bulb
Simbolo che indica la temperatura
delle superfici toccabili
Symbol indicating the temperature
of the touchable surfaces
Temperatura superficie
Surface temperature
(ta 15°C)
(ta 15°C)
Zona di installazione:
Intended usage:
LED
<40°C
2
NOTA: zona di installazione definita dalla norma EN 60598-2-13
Allegato A - Vedi pag. 348
Note: intended usage is defined by the standard EN 60598-2-13
Annex A - See pag. 348
