148
Lampadina LED PAR30 IP65 dimmerabile
LED PAR30 IP65 dimmable bulb
148

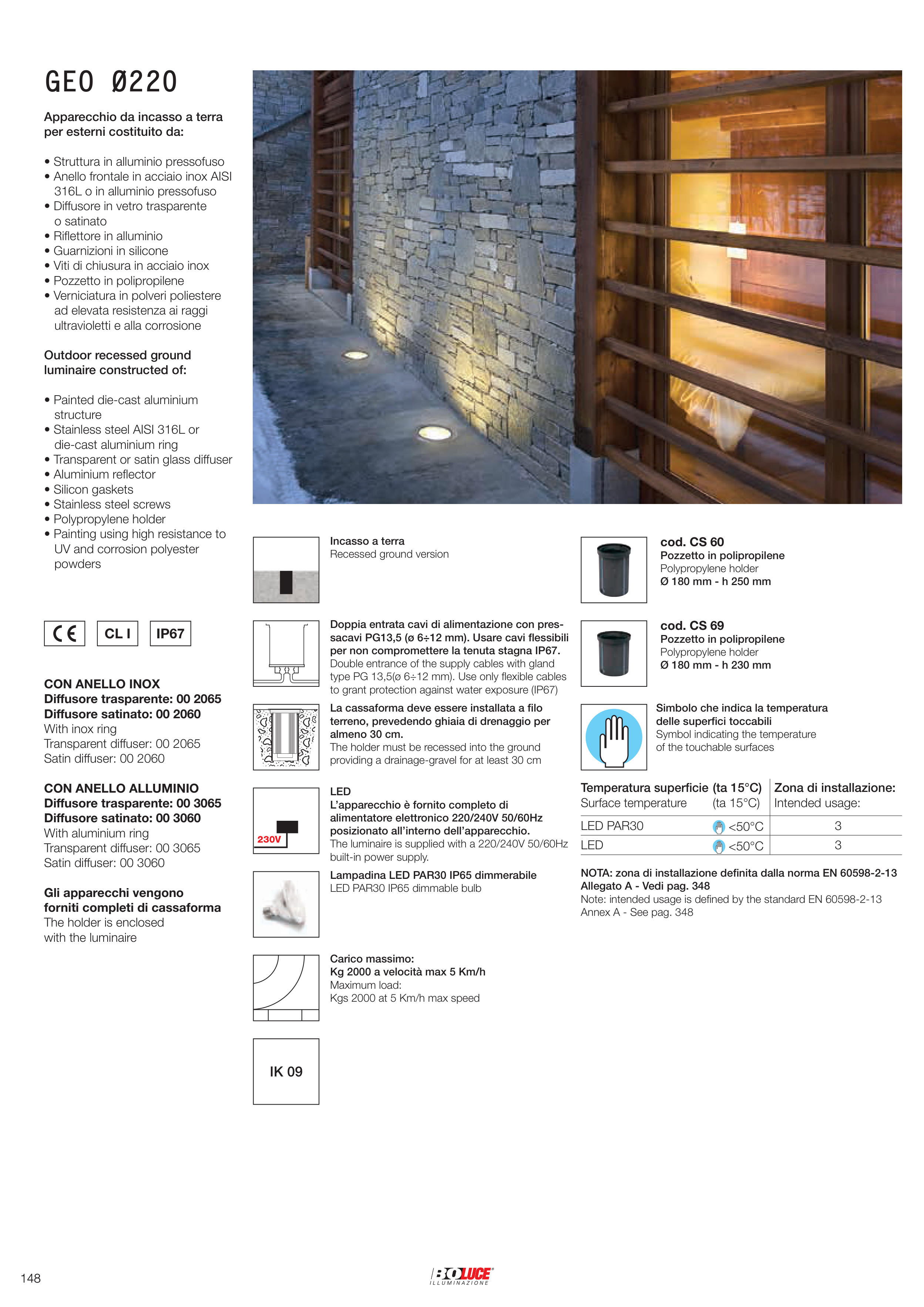

GEO Ø220
GEO Ø220
Apparecchio da incasso a terra
per esterni costituito da:
• Struttura in alluminio pressofuso
• Anello frontale in acciaio inox AISI
316L o in alluminio pressofuso
• Diffusore in vetro trasparente
o satinato
• Riflettore in alluminio
• Guarnizioni in silicone
• Viti di chiusura in acciaio inox
• Pozzetto in polipropilene
• Verniciatura in polveri poliestere
ad elevata resistenza ai raggi
ultravioletti e alla corrosione
Outdoor recessed ground
luminaire constructed of:
• Painted die-cast aluminium
structure
• Stainless steel AISI 316L or
die-cast aluminium ring
• Transparent or satin glass diffuser
• Aluminium reflector
• Silicon gaskets
• Stainless steel screws
• Polypropylene holder
• Painting using high resistance to
UV and corrosion polyester
powders
CON ANELLO INOX
Diffusore trasparente: 00 2065
Diffusore satinato: 00 2060
With inox ring
Transparent diffuser: 00 2065
Satin diffuser: 00 2060
CON ANELLO ALLUMINIO
Diffusore trasparente: 00 3065
Diffusore satinato: 00 3060
With aluminium ring
Transparent diffuser: 00 3065
Satin diffuser: 00 3060
Gli apparecchi vengono
forniti completi di cassaforma
The holder is enclosed
with the luminaire
Incasso a terra
Recessed ground version
Doppia entrata cavi di alimentazione con pres-
sacavi PG13,5 (ø 6÷12 mm). Usare cavi flessibili
per non compromettere la tenuta stagna IP67.
Double entrance of the supply cables with gland
type PG 13,5(ø 6÷12 mm). Use only flexible cables
to grant protection against water exposure (IP67)
La cassaforma deve essere installata a filo
terreno, prevedendo ghiaia di drenaggio per
almeno 30 cm.
The holder must be recessed into the ground
providing a drainage-gravel for at least 30 cm
Carico massimo:
Kg 2000 a velocità max 5 Km/h
Maximum load:
Kgs 2000 at 5 Km/h max speed
cod. CS 60
Pozzetto in polipropilene
Polypropylene holder
Ø 180 mm - h 250 mm
cod. CS 69
Pozzetto in polipropilene
Polypropylene holder
Ø 180 mm - h 230 mm
IK 09
230V
LED
L’apparecchio è fornito completo di
alimentatore elettronico 220/240V 50/60Hz
posizionato all’interno dell’apparecchio.
The luminaire is supplied with a 220/240V 50/60Hz
built-in power supply.
CL I
IP67
Simbolo che indica la temperatura
delle superfici toccabili
Symbol indicating the temperature
of the touchable surfaces
Temperatura superficie
Surface temperature
(ta 15°C)
(ta 15°C)
Zona di installazione:
Intended usage:
LED PAR30
<50°C
3
LED
<50°C
3
NOTA: zona di installazione definita dalla norma EN 60598-2-13
Allegato A - Vedi pag. 348
Note: intended usage is defined by the standard EN 60598-2-13
Annex A - See pag. 348
