Tipp:
Laden Sie die Checkliste
als interaktives PDF von
blanco.de/unit herunter.
Rechtlicher Hinweis:
BLANCO Multi Frame II sind
nur von qualifizierten Monteuren
(Fachpersonal) zu installieren.
— Abwasseranschluss und Wasseranschlüsse warm und kalt (3/8“)
sind vorhanden und entsprechen in der Lage der Abbildung auf Seite 134.
— Die Küche ist zum Montagetermin aufgebaut, die Spüle ist eingebaut.
— Für die Installation der Armatur in die Arbeitsplatte oder Küchenspüle
ist eine Bohrung mit 35 mm Durchmesser erforderlich.
— Die Größe des Unterschrankes ist ausreichend, s. Abbildung Seite 134.
— Der Unterschrank verfügt über zusätzliche Lüftungsschlitze von mindestens 75 cm² oder ausreichend dimensionierte
Öffnungen, um einen dauerhaften Luftaustausch aus dem Unterschrank heraus zu gewährleisten. Gegebenenfalls hintere
Quertraverse unten entfernen.
— Die Größe des Raums, in dem der Multi Frame installiert wird, beträgt mindestens 5 m². Sollte der Raum eine geringere
Deckenhöhe als 2 m besitzen, muss der Raum größer als 5 m² sein.
— Der maximale Abstand zwischen Armatur und Untertisch-Einheit beträgt 80 cm.
— Bei der Küchenfront des Unterschranks handelt es sich weder um eine Rahmenfront noch um eine geteilte Front.
— Die Seitenwände des Unterschranks haben eine Wandstärke von 16 mm.
— Die empfohlene Arbeitsplattentiefe beträgt 650 mm. Sofern die bauseitigen Voraussetzungen gegeben sind
(z. B. keine Aufputzleitung), kann eine Mindestarbeitsplattentiefe von 600 mm ausreichend sein.
— Der BLANCO Multi Frame II ist nicht kompatibel mit einem Feuchteschutzboden.
— Keine weiteren Komponenten / Fremdkomponenten im Unterschrank platzieren.

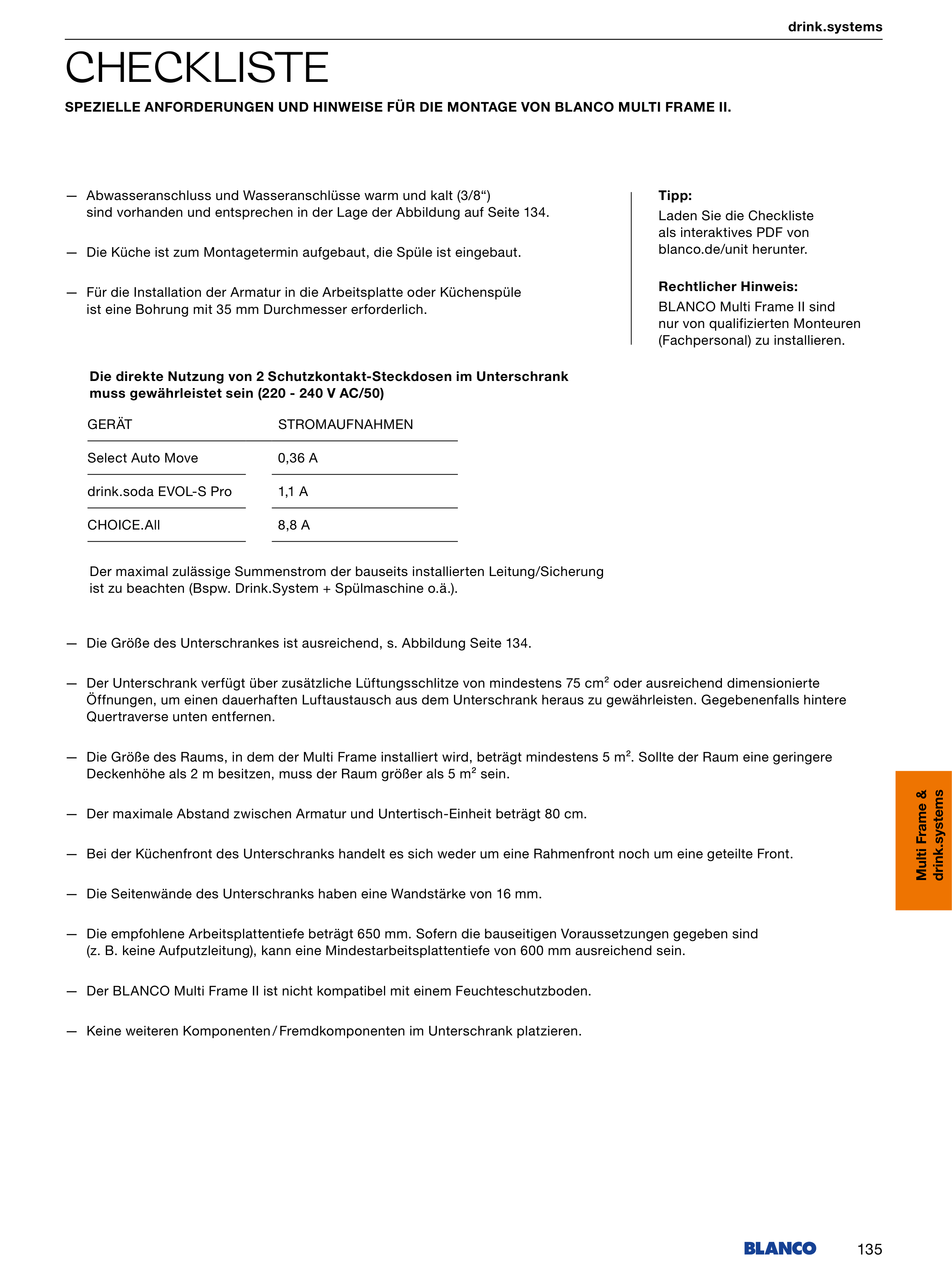

CHECKLISTE
SPEZIELLE ANFORDERUNGEN UND HINWEISE FÜR DIE MONTAGE VON BLANCO MULTI FRAME II.
GERÄT
STROMAUFNAHMEN
Select Auto Move
0,36 A
drink.soda EVOL-S Pro
1,1 A
CHOICE.All
8,8 A
Die direkte Nutzung von 2 Schutzkontakt-Steckdosen im Unterschrank
muss gewährleistet sein (220 - 240 V AC/50)
Der maximal zulässige Summenstrom der bauseits installierten Leitung/Sicherung
ist zu beachten (Bspw. Drink.System + Spülmaschine o.ä.).
