Armaturlochbohrung 35 mm · Hinweis: Bei schweren, hohen Armaturen in Verbindung
mit einer Edelstahlspüle empfehlen wir den Einsatz eines Armaturenstabilisators
NEU
drink.systems
HD
�����
Edelstahl gebürstet
527 923
satin dark steel
527 926
satin platinum
527 927
satin gold
527 925
schwarz matt
527 924
Ø max. 35
112
25°
77
338
283
max. 50
300
338
50
176
212
88
90°
Ø 48
Heißwasser
Soda
Herauszieh-/
abnehmbarer
Auslauf
Strom-
versorgung
Messbecher-
funktion
Filter

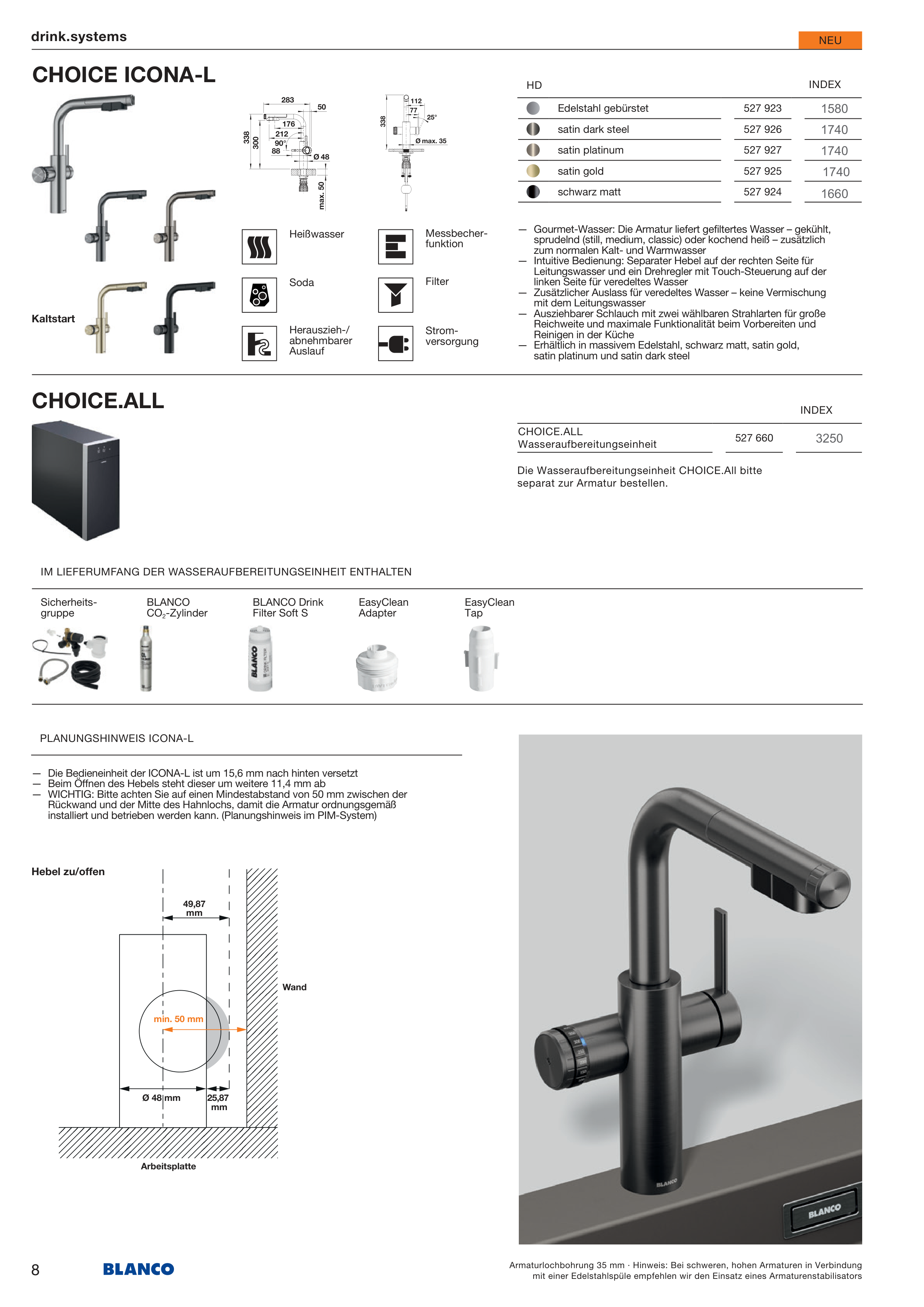

CHOICE ICONA-L
Kaltstart
— Gourmet-Wasser: Die Armatur liefert gefiltertes Wasser – gekühlt,
sprudelnd (still, medium, classic) oder kochend heiß – zusätzlich
zum normalen Kalt- und Warmwasser
— Intuitive Bedienung: Separater Hebel auf der rechten Seite für
Leitungswasser und ein Drehregler mit Touch-Steuerung auf der
linken Seite für veredeltes Wasser
— Zusätzlicher Auslass für veredeltes Wasser – keine Vermischung
mit dem Leitungswasser
— Ausziehbarer Schlauch mit zwei wählbaren Strahlarten für große
Reichweite und maximale Funktionalität beim Vorbereiten und
Reinigen in der Küche
— Erhältlich in massivem Edelstahl, schwarz matt, satin gold,
satin platinum und satin dark steel
PLANUNGSHINWEIS ICONA-L
— Die Bedieneinheit der ICONA-L ist um 15,6 mm nach hinten versetzt
— Beim Öffnen des Hebels steht dieser um weitere 11,4 mm ab
— WICHTIG: Bitte achten Sie auf einen Mindestabstand von 50 mm zwischen der
Rückwand und der Mitte des Hahnlochs, damit die Armatur ordnungsgemäß
installiert und betrieben werden kann. (Planungshinweis im PIM-System)
Wand
49,87
mm
Ø 48 mm
Arbeitsplatte
25,87
mm
min. 50 mm
Hebel zu/offen
Sicherheits-
gruppe
BLANCO
CO2-Zylinder
BLANCO Drink
Filter Soft S
EasyClean
Adapter
EasyClean
Tap
IM LIEFERUMFANG DER WASSERAUFBEREITUNGSEINHEIT ENTHALTEN
CHOICE.ALL
�����
CHOICE.ALL
Wasseraufbereitungseinheit
527 660
Die Wasseraufbereitungseinheit CHOICE.All bitte
separat zur Armatur bestellen.
1580
1740
1740
1740
1660
