Hinweis: Zur vollständigen Montage ist eventuell Anschlussmaterial zum Anschluss an den Siphon notwendig.
Tipp:
Laden Sie die Checkliste
als interaktives PDF von
blanco.de/unit herunter.
RECHTLICHTER HINWEIS:
BLANCO empfiehlt, BLANCO Küchenarmaturen und Wassersysteme nur durch geschulte Fachkräfte installieren zu lassen.
Fachkräfte im genannten Sinne sind:
— Handwerker, die technische Einrichtungen für Gas, Strom und Wasser in Gebäuden einbauen und betreuen.
— Fachbetriebe, die in ein Installateurverzeichnis eines Wasserversorgungsunternehmens eingetragen sind.
— Geschulte Küchenmonteure, die eine Zusatzqualifikation für „festgelegte Sanitärtätigkeiten bei der Küchen- und
Möbelmontage“ oder vergleichbares haben. Dabei ist sicherzustellen, dass die technischen Regeln der
Trinkwasserinstallation DIN EN 806; DIN EN 1717 eingehalten werden.
ALLGEMEINE ANFORDERUNGEN FÜR DIE MONTAGE VON BLANCO WASSERSYSTEMEN:
— Abwasseranschluss und Wasseranschlüsse warm und kalt (3/8") sind
vorhanden und entsprechen in der Lage den Abbildungen auf Seite 14.
— Die Küche ist zum Montagetermin aufgebaut, die Spüle ist eingebaut.
— Für die Installation der Armatur in die Arbeitsplatte oder Küchenspüle ist
eine Bohrung mit 35 mm Durchmesser erforderlich.
— Der Aufstellort ist dauerhaft frostfrei und die Raumtemperatur beträgt zwischen 16 – 43 °C.
— Die Größe des Unterschrankes ist ausreichend entsprechend den Abbildungen auf Seite 14.
— Die Unterschrankhöhe (A) ist mindestens 715 mm (Empfehlung 780 mm)
— Die Arbeitsplatte hat ein Mindesttiefe entsprechend den Abbildungen auf Seite 14.
Zusätzlich für Soda- oder All-In-One-Systeme (z.B. BLANCO Soda oder BLANCO CHOICE):
— Der Unterschrank besitzt das erforderliche Mindestvolumen entsprechenden den
Abbildungen auf Seite 14 und zusätzlich Lüftungsschlitze von mindestens ��� cm²
oder alternativ ausreichend dimensionierte Öffnungen, um einen dauerhaften
Luftaustausch aus dem Unterschrank heraus zu gewährleisten.
— Die Größe des Raums, in dem das System installiert beträgt mindestens 5 m².
Sollte der Raum eine geringere Deckenhöhe als 2 m besitzen, muss der Raum
größer als 5 m² sein.
— Der maximale Abstand zwischen Armatur und Unterschrankeinheit
beträgt 80 cm.

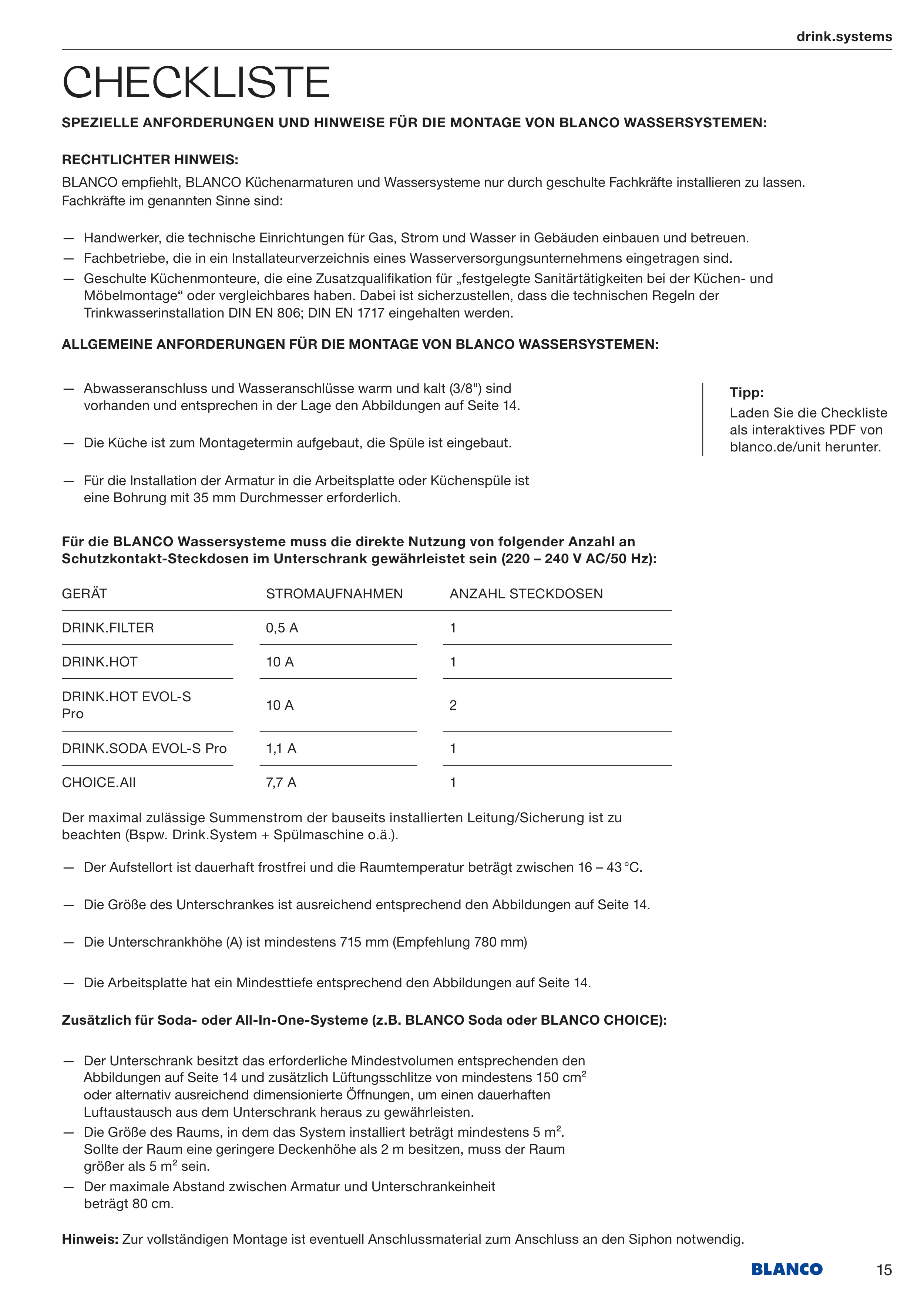

CHECKLISTE
SPEZIELLE ANFORDERUNGEN UND HINWEISE FÜR DIE MONTAGE VON BLANCO WASSERSYSTEMEN:
Für die BLANCO Wassersysteme muss die direkte Nutzung von folgender Anzahl an
Schutzkontakt-Steckdosen im Unterschrank gewährleistet sein (220 – 240 V AC/50 Hz):
GERÄT
STROMAUFNAHMEN
ANZAHL STECKDOSEN
DRINK.FILTER
0,5 A
1
DRINK.HOT
10 A
1
DRINK.HOT EVOL-S
Pro
10 A
2
DRINK.SODA EVOL-S Pro
1,1 A
1
CHOICE.All
7,7 A
1
Der maximal zulässige Summenstrom der bauseits installierten Leitung/Sicherung ist zu
beachten (Bspw. Drink.System + Spülmaschine o.ä.).
