Hot Heißwassersysteme und Filtersysteme:
Mit einem BLANCO-Abfallsystem (SELECT II Compact)
Für die Montage von
BLANCO DRINK.HOT
und SELECT Compact ist
eine Tiefe (lichtes Maß) im
Unterschrank von 550 mm
erforderlich.
Platzbedarf Boiler im Unterschrank:
230 mm Tiefe und Breite notwendig!
Höhe min 350 mm.
Wir empfehlen den Einsatz
des Space Saving Siphon.
Platzbedarf Filter im Unterschrank:
Höhe 445 mm, Breite 250 mm
(inkl. Flex-Schläuche), Tiefe 150 mm,
stehend montieren.
Gesamtplatzbedarf
(Boiler, Filter, Sicherheitsgruppe für
DRINK.HOT):
Höhe 450 mm, Breite 450 mm, Tiefe 230 mm.
ø 229 mm
min.
65 mm
min.
110 mm
445 mm
min. 450 mm
Sodasysteme: (z.B. BLANCO drink.soda EVOL-S):
Mit einem BLANCO-Abfallsystem (SELECT II Combi)
All-In-One-Systeme (z.B. BLANCO CHOICE):
Mit einem BLANCO-Abfallsystem (SELECT II Combi)
Ohne Abfallsystem (Erforderlicher
Bauraum für die Unterschrank-Einheit)
Ohne Abfallsystem (Erforderlicher
Bauraum für die Unterschrank-Einheit)
Die Unterschrank-Einheit kann wahlweise links oder rechts im
Unterschrank positioniert sein. Keine Installationen (Wasseranschlüsse
oder Steckdosen etc.) hinter der Untertisch-Einheit (200 x 440 mm).
Die Unterschrank-Einheit kann wahlweise links oder rechts im
Unterschrank positioniert sein. Keine Installationen (Wasseranschlüsse
oder Steckdosen etc.) hinter der Untertisch-Einheit (200 x 440 mm).
Das System benötigt trotzdem ein Mindest-
volumen des Unterschrankes für die
warme Abluft oder alternativ ausreichend
dimensionierte Lüftungsöffnungen, um
einen dauerhaften Luftaustausch aus dem
Unterschrank heraus zu gewährleisten.
Das System benötigt trotzdem ein Mindest-
volumen des Unterschrankes für die
warme Abluft oder alternativ ausreichend
dimensionierte Lüftungsöffnungen, um
einen dauerhaften Luftaustausch aus dem
Unterschrank heraus zu gewährleisten.

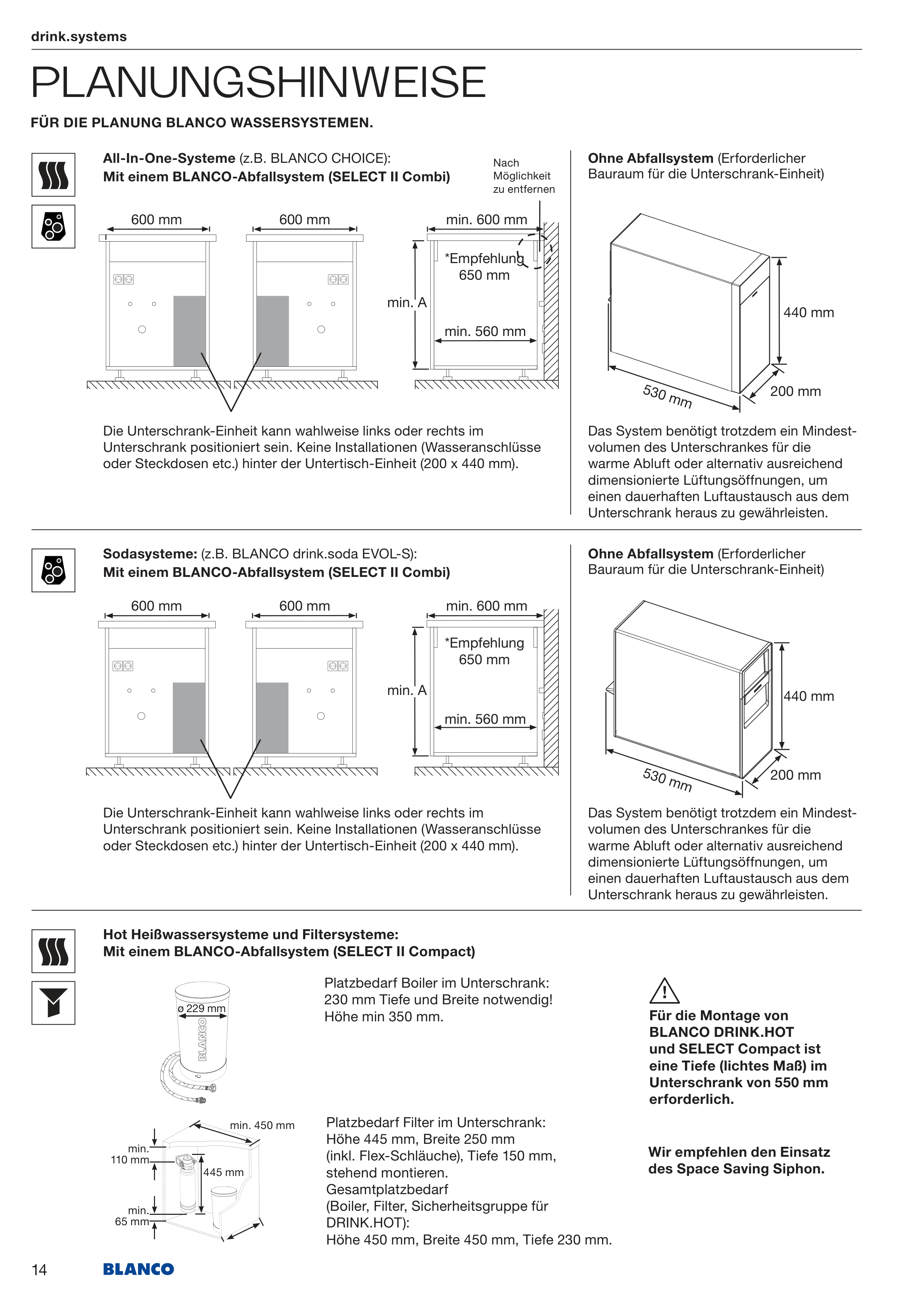

PLANUNGSHINWEISE
