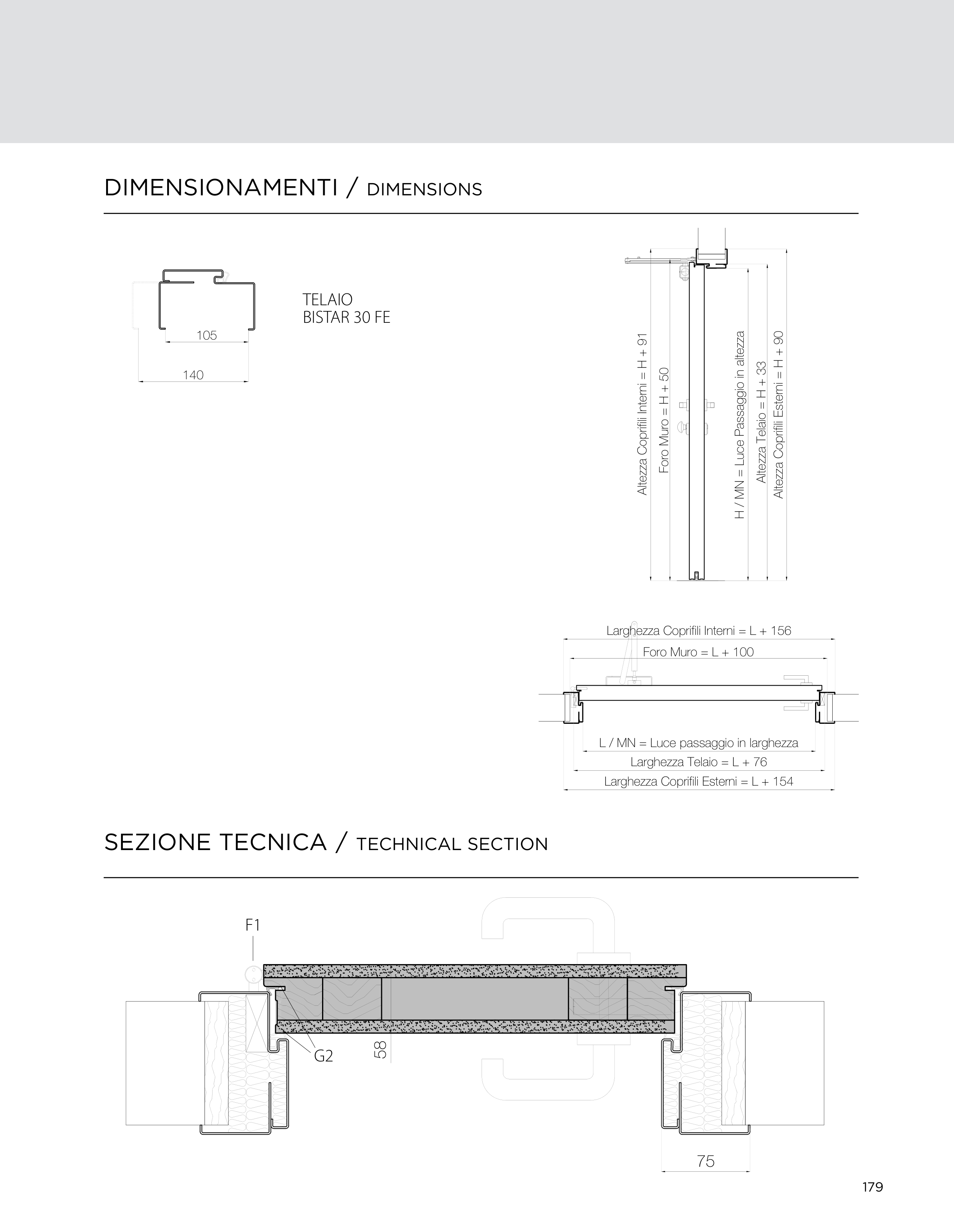

DIMENSIONAMENTI / DIMENSIONS
58
75
Larghezza Coprifili Interni = L + 156
Foro Muro = L + 100
L / MN = Luce passaggio in larghezza
Larghezza Telaio = L + 76
Larghezza Coprifili Esterni = L + 154
Altezza Coprifili Interni = H + 91
Foro Muro = H + 50
H / MN = Luce Passaggio in altezza
Altezza Telaio = H + 33
Altezza Coprifili Esterni = H + 90
105
140
58
75
Larghezza Coprifili Interni = L + 156
Foro Muro = L + 100
L / MN = Luce passaggio in larghezza
Larghezza Telaio = L + 76
Larghezza Coprifili Esterni = L + 154
Altezza Coprifili Interni = H + 91
Foro Muro = H + 50
H / MN = Luce Passaggio in altezza
Altezza Telaio = H + 33
Altezza Coprifili Esterni = H + 90
105
140
58
75
Larghezza Coprifili Interni = L + 156
Foro Muro = L + 100
L / MN = Luce passaggio in larghezza
Larghezza Telaio = L + 76
Larghezza Coprifili Esterni = L + 154
Altezza Coprifili Interni = H + 91
Foro Muro = H + 50
H / MN = Luce Passaggio in altezza
Altezza Telaio = H + 33
Altezza Coprifili Esterni = H + 90
105
140
TELAIO
BISTAR 30 FE
F1
G2
SEZIONE TECNICA / TECHNICAL SECTION
