WWW.BEL-LIGHTING.COM
530
min.
30cm
Abd. B
Draining
Abd. A
30 min.
Draining
Einbau in Beton

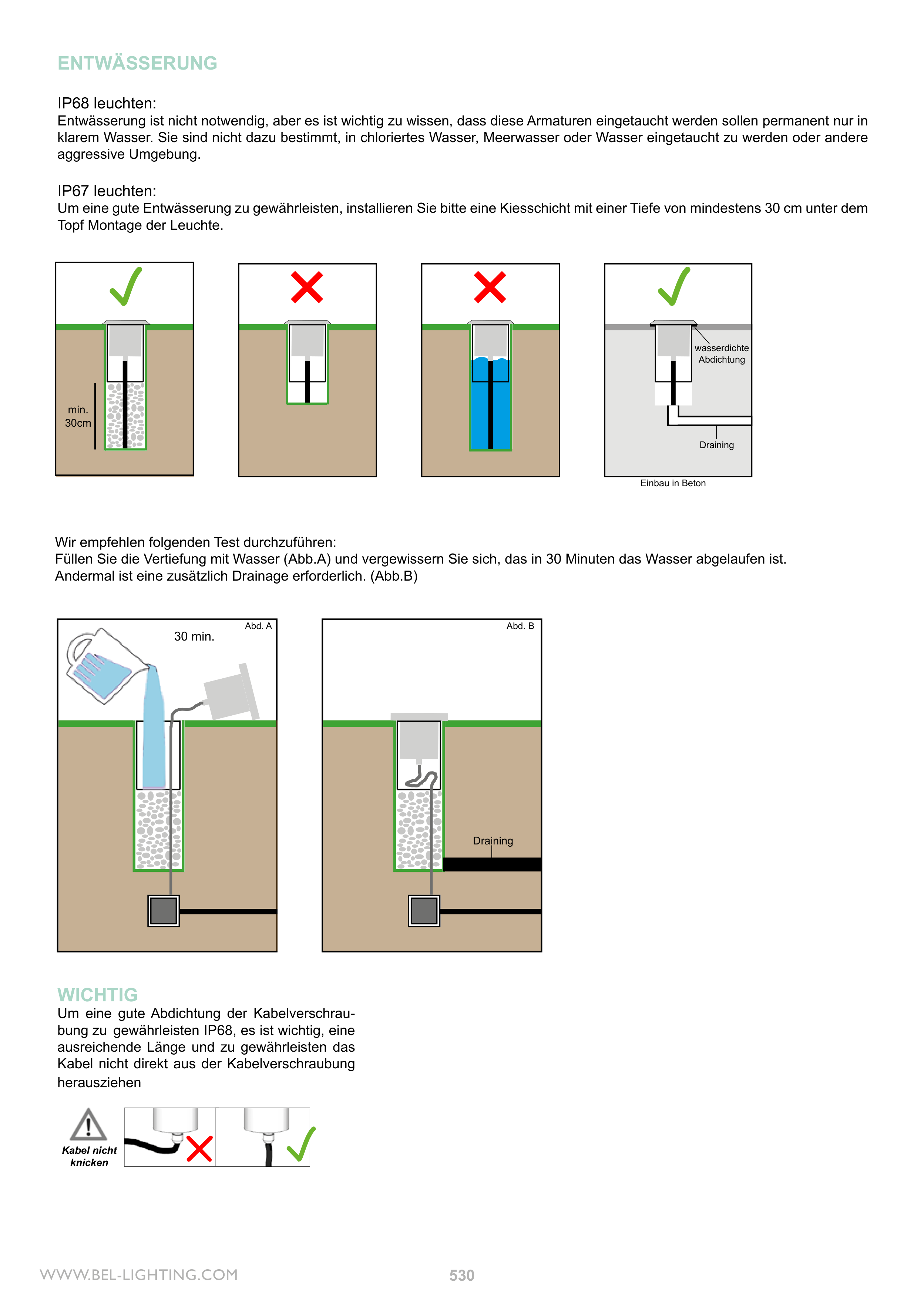

ENTWÄSSERUNG
IP68 leuchten:
Entwässerung ist nicht notwendig, aber es ist wichtig zu wissen, dass diese Armaturen eingetaucht werden sollen permanent nur in
klarem Wasser. Sie sind nicht dazu bestimmt, in chloriertes Wasser, Meerwasser oder Wasser eingetaucht zu werden oder andere
aggressive Umgebung.
IP67 leuchten:
Um eine gute Entwässerung zu gewährleisten, installieren Sie bitte eine Kiesschicht mit einer Tiefe von mindestens 30 cm unter dem
Topf Montage der Leuchte.
Wir empfehlen folgenden Test durchzuführen:
Füllen Sie die Vertiefung mit Wasser (Abb.A) und vergewissern Sie sich, das in 30 Minuten das Wasser abgelaufen ist.
Andermal ist eine zusätzlich Drainage erforderlich. (Abb.B)
Kabel nicht
knicken
WICHTIG
Um eine gute Abdichtung der Kabelverschrau-
bung zu gewährleisten IP68, es ist wichtig, eine
ausreichende Länge und zu gewährleisten das
Kabel nicht direkt aus der Kabelverschraubung
herausziehen
wasserdichte
Abdichtung
