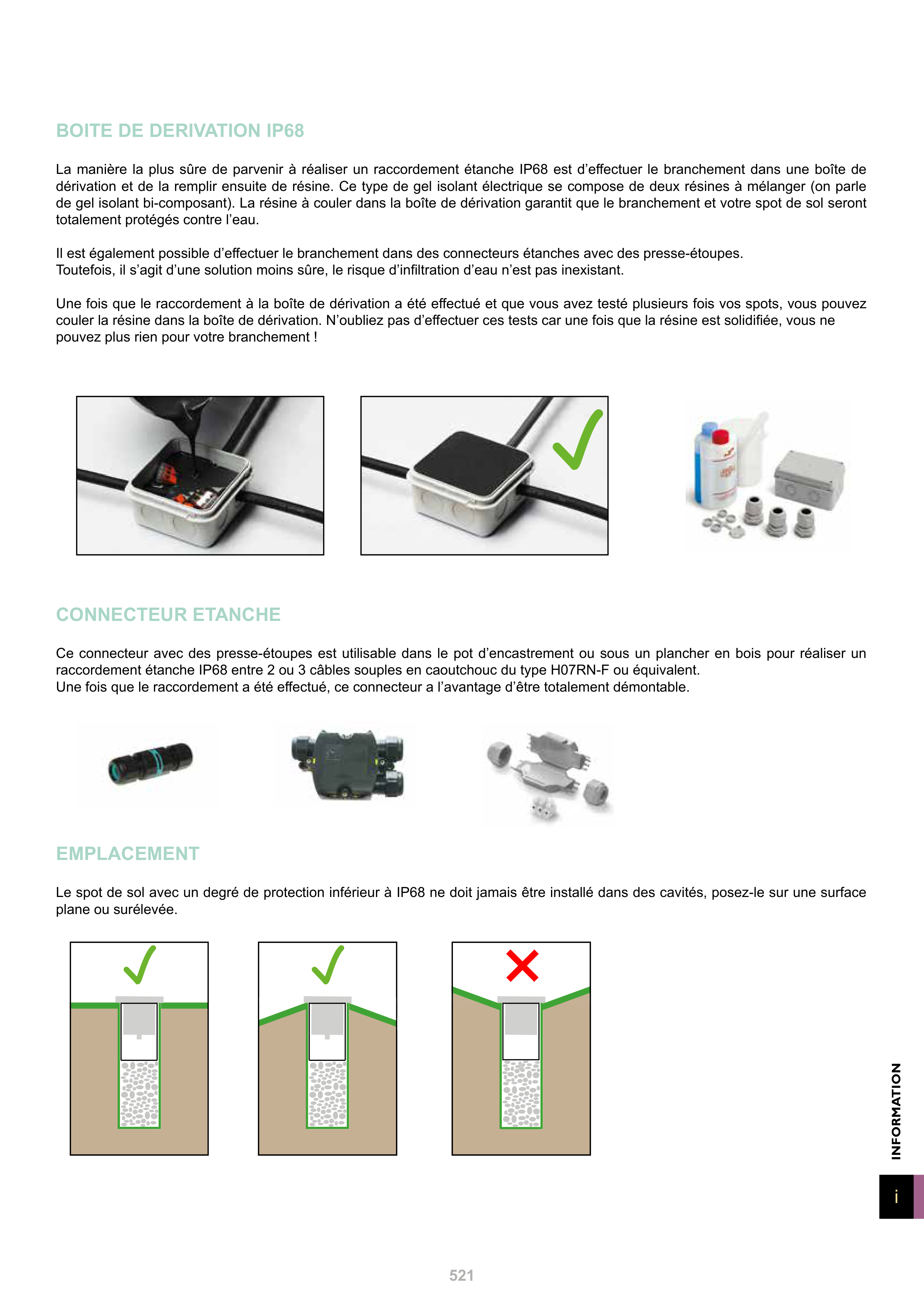

BOITE DE DERIVATION IP68
La manière la plus sûre de parvenir à réaliser un raccordement étanche IP68 est d’effectuer le branchement dans une boîte de
dérivation et de la remplir ensuite de résine. Ce type de gel isolant électrique se compose de deux résines à mélanger (on parle
de gel isolant bi-composant). La résine à couler dans la boîte de dérivation garantit que le branchement et votre spot de sol seront
totalement protégés contre l’eau.
Il est également possible d’effectuer le branchement dans des connecteurs étanches avec des presse-étoupes.
Toutefois, il s’agit d’une solution moins sûre, le risque d’infiltration d’eau n’est pas inexistant.
Une fois que le raccordement à la boîte de dérivation a été effectué et que vous avez testé plusieurs fois vos spots, vous pouvez
couler la résine dans la boîte de dérivation. N’oubliez pas d’effectuer ces tests car une fois que la résine est solidifiée, vous ne
pouvez plus rien pour votre branchement !
CONNECTEUR ETANCHE
Ce connecteur avec des presse-étoupes est utilisable dans le pot d’encastrement ou sous un plancher en bois pour réaliser un
raccordement étanche IP68 entre 2 ou 3 câbles souples en caoutchouc du type H07RN-F ou équivalent.
Une fois que le raccordement a été effectué, ce connecteur a l’avantage d’être totalement démontable.
EMPLACEMENT
Le spot de sol avec un degré de protection inférieur à IP68 ne doit jamais être installé dans des cavités, posez-le sur une surface
plane ou surélevée.
