Les luminaires doivent être installés et
raccordés par un technicien qualifié.
1
3
4
5
RECOMMANDATIONS POUR LE CABLAGE EN EXTERIEUR
Les encastrés de sol.
LE RACCORDEMENT
Les luminaires doivent être installés et connectés par un technicien qualifié.
Pour que vos encastrés de sol puissent fonctionner, vous devez naturellement les raccorder au réseau électrique.
Ce raccordement doit faire l’objet d’une grande protection contre l’humidité, précisé par la valeur IP (International Protection) du
produit. Cette valeur comprend deux chiffres : le premier chiffre désigne la protection contre les objets solides et le second chiffre
la protection contre l’eau et l’humidité.
Les encastrés de sol sont souvent installés dans des lieux soumis aux intempéries, il est donc impératif :
- D’opter pour une solution de raccordement avec un indice IP68.
- De faire l’étanchéité sur la gaine du câble et non sur les conducteurs.
- D’utiliser un pot d’encastrement lorsqu’ils sont installés dans la terre.

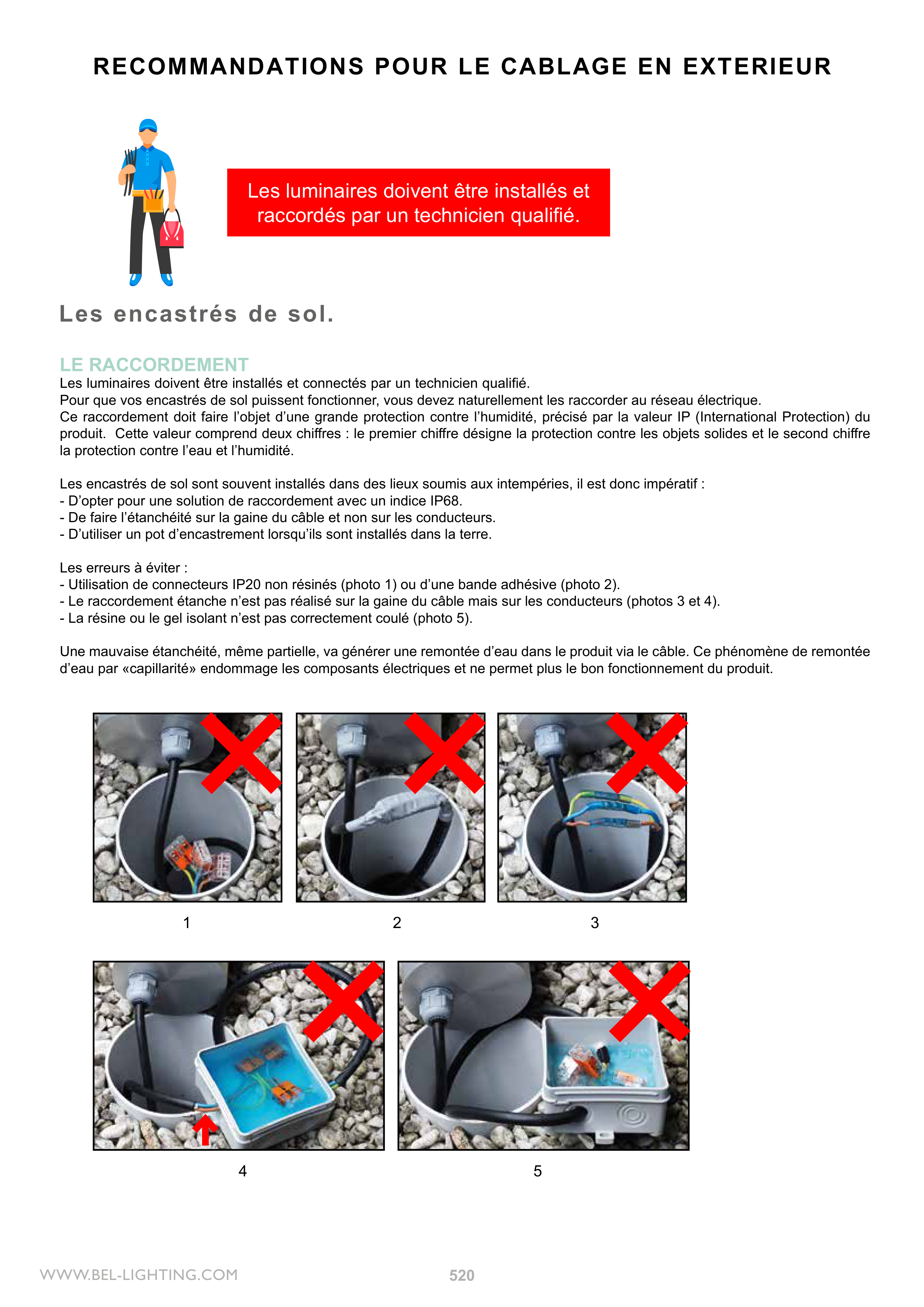

Les erreurs à éviter :
- Utilisation de connecteurs IP20 non résinés (photo 1) ou d’une bande adhésive (photo 2).
- Le raccordement étanche n’est pas réalisé sur la gaine du câble mais sur les conducteurs (photos 3 et 4).
- La résine ou le gel isolant n’est pas correctement coulé (photo 5).
Une mauvaise étanchéité, même partielle, va générer une remontée d’eau dans le produit via le câble. Ce phénomène de remontée
d’eau par «capillarité» endommage les composants électriques et ne permet plus le bon fonctionnement du produit.
