Certains luminaires LED sont commandés en courant (par ex. 350 mA, 500 mA, 700 mA et 1050 mA). Ceux-ci exigent un courant
continu. Pour transformer la tension de secteur 230 V en courant, il faut une alimentation électrique séparée, une alimentation
commandée en courant.
Circuit série obligatoire

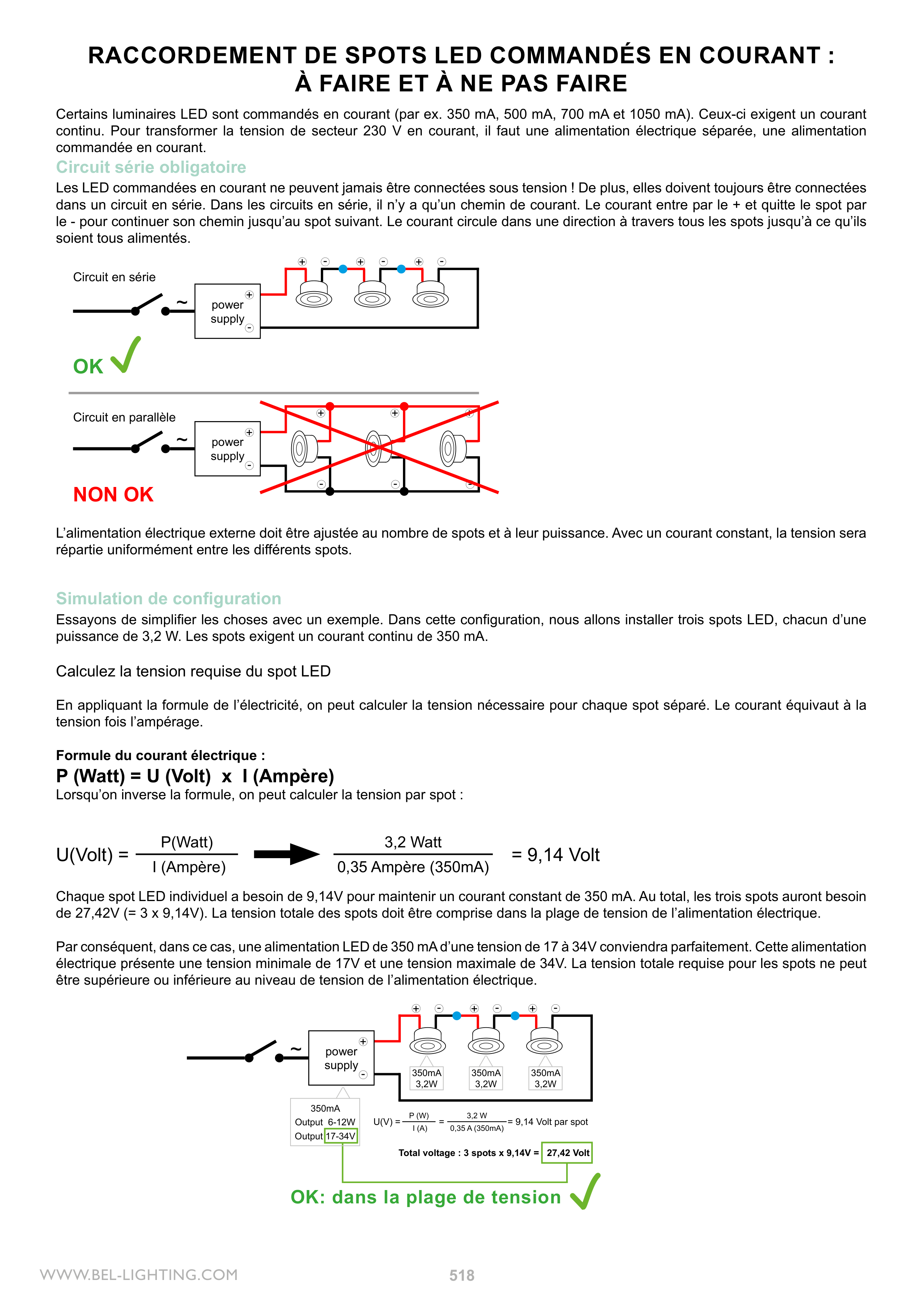

RACCORDEMENT DE SPOTS LED COMMANDÉS EN COURANT :
À FAIRE ET À NE PAS FAIRE
Simulation de configuration
Les LED commandées en courant ne peuvent jamais être connectées sous tension ! De plus, elles doivent toujours être connectées
dans un circuit en série. Dans les circuits en série, il n’y a qu’un chemin de courant. Le courant entre par le + et quitte le spot par
le - pour continuer son chemin jusqu’au spot suivant. Le courant circule dans une direction à travers tous les spots jusqu’à ce qu’ils
soient tous alimentés.
Essayons de simplifier les choses avec un exemple. Dans cette configuration, nous allons installer trois spots LED, chacun d’une
puissance de 3,2 W. Les spots exigent un courant continu de 350 mA.
Calculez la tension requise du spot LED
En appliquant la formule de l’électricité, on peut calculer la tension nécessaire pour chaque spot séparé. Le courant équivaut à la
tension fois l’ampérage.
Formule du courant électrique :
P (Watt) = U (Volt) x I (Ampère)
Lorsqu’on inverse la formule, on peut calculer la tension par spot :
Chaque spot LED individuel a besoin de 9,14V pour maintenir un courant constant de 350 mA. Au total, les trois spots auront besoin
de 27,42V (= 3 x 9,14V). La tension totale des spots doit être comprise dans la plage de tension de l’alimentation électrique.
Par conséquent, dans ce cas, une alimentation LED de 350 mA d’une tension de 17 à 34V conviendra parfaitement. Cette alimentation
électrique présente une tension minimale de 17V et une tension maximale de 34V. La tension totale requise pour les spots ne peut
être supérieure ou inférieure au niveau de tension de l’alimentation électrique.
L’alimentation électrique externe doit être ajustée au nombre de spots et à leur puissance. Avec un courant constant, la tension sera
répartie uniformément entre les différents spots.
Circuit en série
OK
NON OK
Circuit en parallèle
~
power
supply
+
-
+
-
+
-
+
-
~
power
supply
+
-
+
-
+
-
+
-
U(Volt) =
= 9,14 Volt
P(Watt)
I (Ampère)
3,2 Watt
0,35 Ampère (350mA)
~
power
supply
+
-
+
-
+
-
+
-
350mA
3,2W
350mA
Output 6-12W
Output 17-34V
350mA
3,2W
350mA
3,2W
Total voltage : 3 spots x 9,14V = 27,42 Volt
U(V) =
= 9,14 Volt par spot
P (W)
I (A)
3,2 W
0,35 A (350mA)
=
OK: dans la plage de tension
