Controtelaio
• Counterframe
• Дверная коробка
• 外框
Telaio
• Frame
• Рама
• 门框
Battente
• Door leaf
• Створка
• 门扇
Cerniere
• Hinges
• Петли
• 铰链
Isolamento
• Insulation
• Изоляция
• 隔温
Maniglieria
• Door furniture
• Ручки
• 把手
Dimensioni
• Dimensions
• Размеры
• 规格

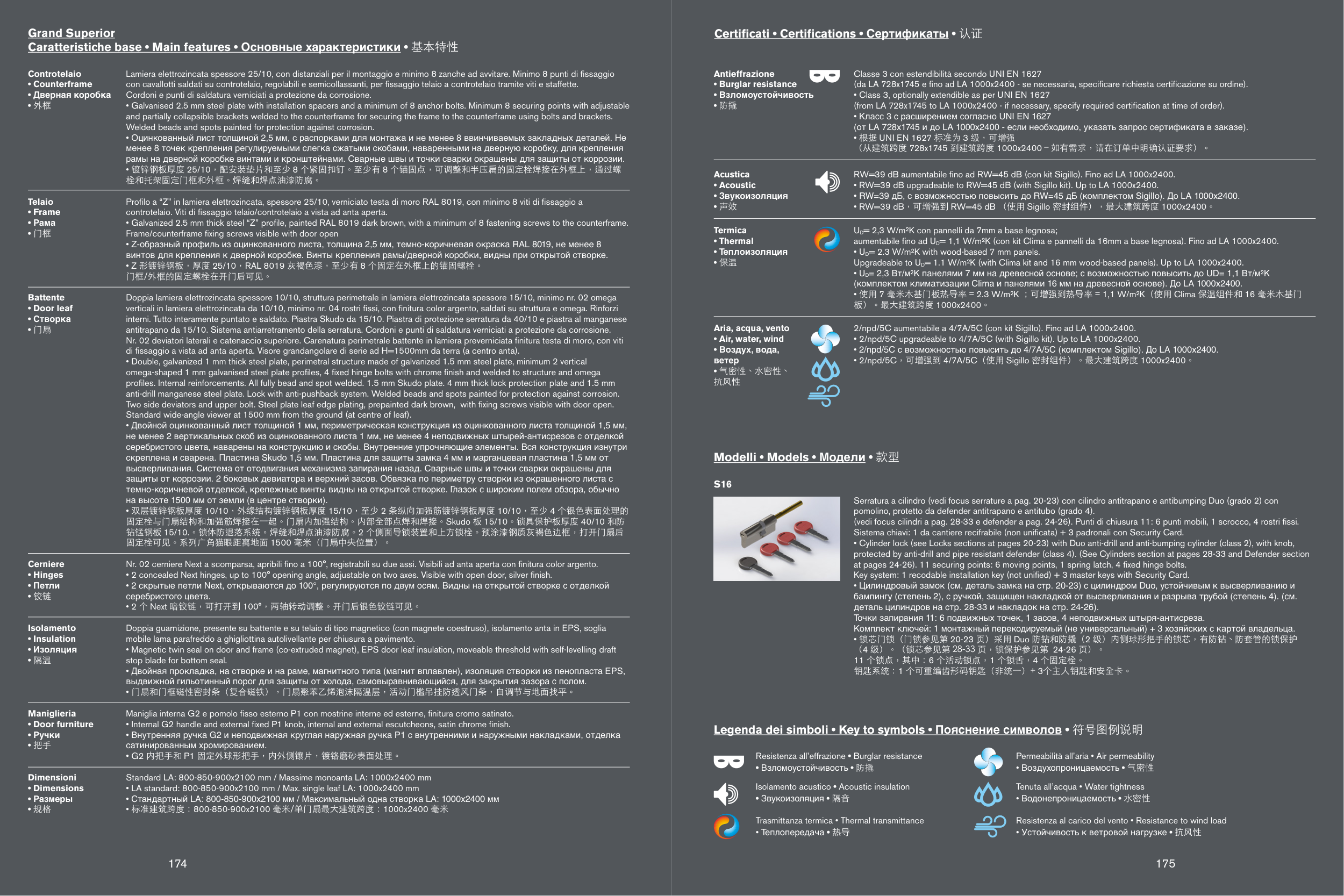

Grand Superior
Caratteristiche base • Main features • Основные характеристики • 基本特性
Lamiera elettrozincata spessore 25/10, con distanziali per il montaggio e minimo 8 zanche ad avvitare. Minimo 8 punti di fissaggio
con cavallotti saldati su controtelaio, regolabili e semicollassanti, per fissaggio telaio a controtelaio tramite viti e staffette.
Cordoni e punti di saldatura verniciati a protezione da corrosione.
• Galvanised 2.5 mm steel plate with installation spacers and a minimum of 8 anchor bolts. Minimum 8 securing points with adjustable
and partially collapsible brackets welded to the counterframe for securing the frame to the counterframe using bolts and brackets.
Welded beads and spots painted for protection against corrosion.
• Оцинкованный лист толщиной 2,5 мм, с распорками для монтажа и не менее 8 ввинчиваемых закладных деталей. Не
менее 8 точек крепления регулируемыми слегка сжатыми скобами, наваренными на дверную коробку, для крепления
рамы на дверной коробке винтами и кронштейнами. Сварные швы и точки сварки окрашены для защиты от коррозии.
• 镀锌钢板厚度 25/10，配安装垫片和至少 8 个紧固扣钉。至少有 8 个锚固点，可调整和半压扁的固定栓焊接在外框上，通过螺
栓和托架固定门框和外框。焊缝和焊点油漆防腐。
Profilo a “Z” in lamiera elettrozincata, spessore 25/10, verniciato testa di moro RAL 8019, con minimo 8 viti di fissaggio a
controtelaio. Viti di fissaggio telaio/controtelaio a vista ad anta aperta.
• Galvanized 2.5 mm thick steel “Z” profile, painted RAL 8019 dark brown, with a minimum of 8 fastening screws to the counterframe.
Frame/counterframe fixing screws visible with door open
• Z-образный профиль из оцинкованного листа, толщина 2,5 мм, темно-коричневая окраска RAL 8019, не менее 8
винтов для крепления к дверной коробке. Винты крепления рамы/дверной коробки, видны при открытой створке.
• Z 形镀锌钢板，厚度 25/10，RAL 8019 灰褐色漆，至少有 8 个固定在外框上的锚固螺栓。
门框/外框的固定螺栓在开门后可见。
Doppia lamiera elettrozincata spessore 10/10, struttura perimetrale in lamiera elettrozincata spessore 15/10, minimo nr. 02 omega
verticali in lamiera elettrozincata da 10/10, minimo nr. 04 rostri fissi, con finitura color argento, saldati su struttura e omega. Rinforzi
interni. Tutto interamente puntato e saldato. Piastra Skudo da 15/10. Piastra di protezione serratura da 40/10 e piastra al manganese
antitrapano da 15/10. Sistema antiarretramento della serratura. Cordoni e punti di saldatura verniciati a protezione da corrosione.
Nr. 02 deviatori laterali e catenaccio superiore. Carenatura perimetrale battente in lamiera preverniciata finitura testa di moro, con viti
di fissaggio a vista ad anta aperta. Visore grandangolare di serie ad H=1500mm da terra (a centro anta).
• Double, galvanized 1 mm thick steel plate, perimetral structure made of galvanized 1.5 mm steel plate, minimum 2 vertical
omega-shaped 1 mm galvanised steel plate profiles, 4 fixed hinge bolts with chrome finish and welded to structure and omega
profiles. Internal reinforcements. All fully bead and spot welded. 1.5 mm Skudo plate. 4 mm thick lock protection plate and 1.5 mm
anti-drill manganese steel plate. Lock with anti-pushback system. Welded beads and spots painted for protection against corrosion.
Two side deviators and upper bolt. Steel plate leaf edge plating, prepainted dark brown, with fixing screws visible with door open.
Standard wide-angle viewer at 1500 mm from the ground (at centre of leaf).
• Двойной оцинкованный лист толщиной 1 мм, периметрическая конструкция из оцинкованного листа толщиной 1,5 мм,
не менее 2 вертикальных скоб из оцинкованного листа 1 мм, не менее 4 неподвижных штырей-антисрезов с отделкой
серебристого цвета, наварены на конструкцию и скобы. Внутренние упрочняющие элементы. Вся конструкция изнутри
скреплена и сварена. Пластина Skudo 1,5 мм. Пластина для защиты замка 4 мм и марганцевая пластина 1,5 мм от
высверливания. Система от отодвигания механизма запирания назад. Сварные швы и точки сварки окрашены для
защиты от коррозии. 2 боковых девиатора и верхний засов. Обвязка по периметру створки из окрашенного листа с
темно-коричневой отделкой, крепежные винты видны на открытой створке. Глазок с широким полем обзора, обычно
на высоте 1500 мм от земли (в центре створки).
• 双层镀锌钢板厚度 10/10，外缘结构镀锌钢板厚度 15/10，至少 2 条纵向加强筋镀锌钢板厚度 10/10，至少 4 个银色表面处理的
固定栓与门扇结构和加强筋焊接在一起。门扇内加强结构。内部全部点焊和焊接。Skudo 板 15/10。锁具保护板厚度 40/10 和防
钻锰钢板 15/10.。锁体防退落系统。焊缝和焊点油漆防腐。2 个侧面导锁装置和上方锁栓。预涂漆钢质灰褐色边框，打开门扇后
固定栓可见。系列广角猫眼距离地面 1500 毫米（门扇中央位置）。
Nr. 02 cerniere Next a scomparsa, apribili fino a 100°, registrabili su due assi. Visibili ad anta aperta con finitura color argento.
• 2 concealed Next hinges, up to 100° opening angle, adjustable on two axes. Visible with open door, silver finish.
• 2 скрытые петли Next, открываются до 100°, регулируются по двум осям. Видны на открытой створке с отделкой
серебристого цвета.
• 2 个 Next 暗铰链，可打开到 100°，两轴转动调整。开门后银色铰链可见。
Doppia guarnizione, presente su battente e su telaio di tipo magnetico (con magnete coestruso), isolamento anta in EPS, soglia
mobile lama parafreddo a ghigliottina autolivellante per chiusura a pavimento.
• Magnetic twin seal on door and frame (co-extruded magnet), EPS door leaf insulation, moveable threshold with self-levelling draft
stop blade for bottom seal.
• Двойная прокладка, на створке и на раме, магнитного типа (магнит вплавлен), изоляция створки из пенопласта EPS,
выдвижной гильотинный порог для защиты от холода, самовыравнивающийся, для закрытия зазора с полом.
• 门扇和门框磁性密封条（复合磁铁），门扇聚苯乙烯泡沫隔温层，活动门槛吊挂防透风门条，自调节与地面找平。
Maniglia interna G2 e pomolo fisso esterno P1 con mostrine interne ed esterne, finitura cromo satinato.
• Internal G2 handle and external fixed P1 knob, internal and external escutcheons, satin chrome finish.
• Внутренняя ручка G2 и неподвижная круглая наружная ручка P1 с внутренними и наружными накладками, отделка
сатинированным хромированием.
• G2 内把手和 P1 固定外球形把手，内外侧镶片，镀铬磨砂表面处理。
Standard LA: 800-850-900x2100 mm / Massime monoanta LA: 1000x2400 mm
• LA standard: 800-850-900x2100 mm / Max. single leaf LA: 1000x2400 mm
• Стандартный LA: 800-850-900x2100 мм / Максимальный одна створка LA: 1000x2400 мм
• 标准建筑跨度：800-850-900x2100 毫米/单门扇最大建筑跨度：1000x2400 毫米
Certificati • Certifications • Сертификаты • 认证
Antieffrazione
• Burglar resistance
• Взломоустойчивость
• 防撬
Classe 3 con estendibilità secondo UNI EN 1627
(da LA 728x1745 e fino ad LA 1000x2400 - se necessaria, specificare richiesta certificazione su ordine).
• Class 3, optionally extendible as per UNI EN 1627
(from LA 728x1745 to LA 1000x2400 - if necessary, specify required certification at time of order).
• Класс 3 с расширением согласно UNI EN 1627
(от LA 728x1745 и до LA 1000x2400 - если необходимо, указать запрос сертификата в заказе).
• 根据 UNI EN 1627 标准为 3 级，可增强
（从建筑跨度 728x1745 到建筑跨度 1000x2400 – 如有需求，请在订单中明确认证要求）。
Termica
• Thermal
• Теплоизоляция
• 保温
UD= 2,3 W/m²K con pannelli da 7mm a base legnosa;
aumentabile fino ad UD= 1,1 W/m²K (con kit Clima e pannelli da 16mm a base legnosa). Fino ad LA 1000x2400.
• UD= 2.3 W/m²K with wood-based 7 mm panels.
Upgradeable to UD= 1.1 W/m²K (with Clima kit and 16 mm wood-based panels). Up to LA 1000x2400.
• UD= 2,3 Вт/м²K панелями 7 мм на древесной основе; с возможностью повысить до UD= 1,1 Вт/м²K
(комплектом климатизации Clima и панелями 16 мм на древесной основе). До LA 1000x2400.
• 使用 7 毫米木基门板热导率 = 2.3 W/m²K ；可增强到热导率 = 1,1 W/m²K（使用 Clima 保温组件和 16 毫米木基门
板）。最大建筑跨度 1000x2400。
Acustica
• Acoustic
• Звукоизоляция
• 声效
RW=39 dB aumentabile fino ad RW=45 dB (con kit Sigillo). Fino ad LA 1000x2400.
• RW=39 dB upgradeable to RW=45 dB (with Sigillo kit). Up to LA 1000x2400.
• RW=39 дБ, с возможностью повысить до RW=45 дБ (комплектом Sigillo). До LA 1000x2400.
• RW=39 dB，可增强到 RW=45 dB （使用 Sigillo 密封组件），最大建筑跨度 1000x2400。
Aria, acqua, vento
• Air, water, wind
• Воздух, вода,
ветер
• 气密性、水密性、
抗风性
2/npd/5C aumentabile a 4/7A/5C (con kit Sigillo). Fino ad LA 1000x2400.
• 2/npd/5C upgradeable to 4/7A/5C (with Sigillo kit). Up to LA 1000x2400.
• 2/npd/5C с возможностью повысить до 4/7A/5C (комплектом Sigillo). До LA 1000x2400.
• 2/npd/5C，可增强到 4/7A/5C（使用 Sigillo 密封组件）。最大建筑跨度 1000x2400。
Legenda dei simboli • Key to symbols • Пояснение символов • 符号图例说明
Resistenza all’effrazione • Burglar resistance
• Взломоустойчивость • 防撬
Isolamento acustico • Acoustic insulation
• Звукоизоляция • 隔音
Trasmittanza termica • Thermal transmittance
• Теплопередача • 热导
Permeabilità all’aria • Air permeability
• Воздухопроницаемость • 气密性
Tenuta all’acqua • Water tightness
• Водонепроницаемость • 水密性
Resistenza al carico del vento • Resistance to wind load
• Устойчивость к ветровой нагрузке • 抗风性
Modelli • Models • Модели • 款型
Serratura a cilindro (vedi focus serrature a pag. 20-23) con cilindro antitrapano e antibumping Duo (grado 2) con
pomolino, protetto da defender antitrapano e antitubo (grado 4).
(vedi focus cilindri a pag. 28-33 e defender a pag. 24-26). Punti di chiusura 11: 6 punti mobili, 1 scrocco, 4 rostri fissi.
Sistema chiavi: 1 da cantiere recifrabile (non unificata) + 3 padronali con Security Card.
• Cylinder lock (see Locks sections at pages 20-23) with Duo anti-drill and anti-bumping cylinder (class 2), with knob,
protected by anti-drill and pipe resistant defender (class 4). (See Cylinders section at pages 28-33 and Defender section
at pages 24-26). 11 securing points: 6 moving points, 1 spring latch, 4 fixed hinge bolts.
Key system: 1 recodable installation key (not unified) + 3 master keys with Security Card.
• Цилиндровый замок (см. деталь замка на стр. 20-23) с цилиндром Duo, устойчивым к высверливанию и
бампингу (степень 2), с ручкой, защищен накладкой от высверливания и разрыва трубой (степень 4). (см.
деталь цилиндров на стр. 28-33 и накладок на стр. 24-26).
Точки запирания 11: 6 подвижных точек, 1 засов, 4 неподвижных штыря-антисреза.
Комплект ключей: 1 монтажный перекодируемый (не универсальный) + 3 хозяйских с картой владельца.
• 锁芯门锁（门锁参见第 20-23 页）采用 Duo 防钻和防撬（2 级）内侧球形把手的锁芯，有防钻、防套管的锁保护
（4 级）。（锁芯参见第 28-33 页，锁保护参见第 24-26 页）。
11 个锁点，其中：6 个活动锁点，1 个锁舌，4 个固定栓。
钥匙系统：1 个可重编齿形码钥匙（非统一）+ 3个主人钥匙和安全卡。
S16
