18.8008 I16 / I18
Applicazione con allumini telaio
tipologia “C, rasomuro esterno” / “D,
rasomuro interno ed esterno” (vedi
schema tecnico a pagina 65).
Pannello esterno a settori
impiallacciati in Rovere liscio tinto
N90, spessore 14mm.
Maniglione fisso M1 in acciaio
satinato (con interasse 820mm) e
placca esterna incassata completa
di defender a filo, effetto alluminio.
Frame application with “C, flush to
external wall” / “D, flush to internal
and external wall” aluminium profile
(see technical diagram on page 65).
Outer panel with smooth N90 Oak
dyed veneered sectors, 14 mm thick.
Satin steel M1 fixed handle (820 mm
between fixing holes) and external
recessed cover including flush
defender, aluminium effect.
Дверная коробка с
алюминиевым профилем типа
“C, заподлицо наружная” /
“D, заподлицо внутренняя и
наружная” (см. схему на стр. 65).
Наружная секторная гладкая
панель шпонированная дубом с
покраской N90, толщиной 14 мм.
Фиксированная специальная
ручка М1 из сатинированной
стали (межосевое расстояние
820 мм) и встроенная наружная
пластина с установленной
заподлицо с поверхностью
броненакладкой покрашена под
алюминий.
安装 “C 款，外侧嵌入”和 “D 款，
内外侧嵌入”类型的铝制门框（见
第65页技术图）。
外侧面板为N90色光滑橡木镶饰块
构成，厚度14mm。
M1磨砂钢固定把手（轴距820mm）
，嵌入式外板，配有同高的锁保
护，铝材效果。

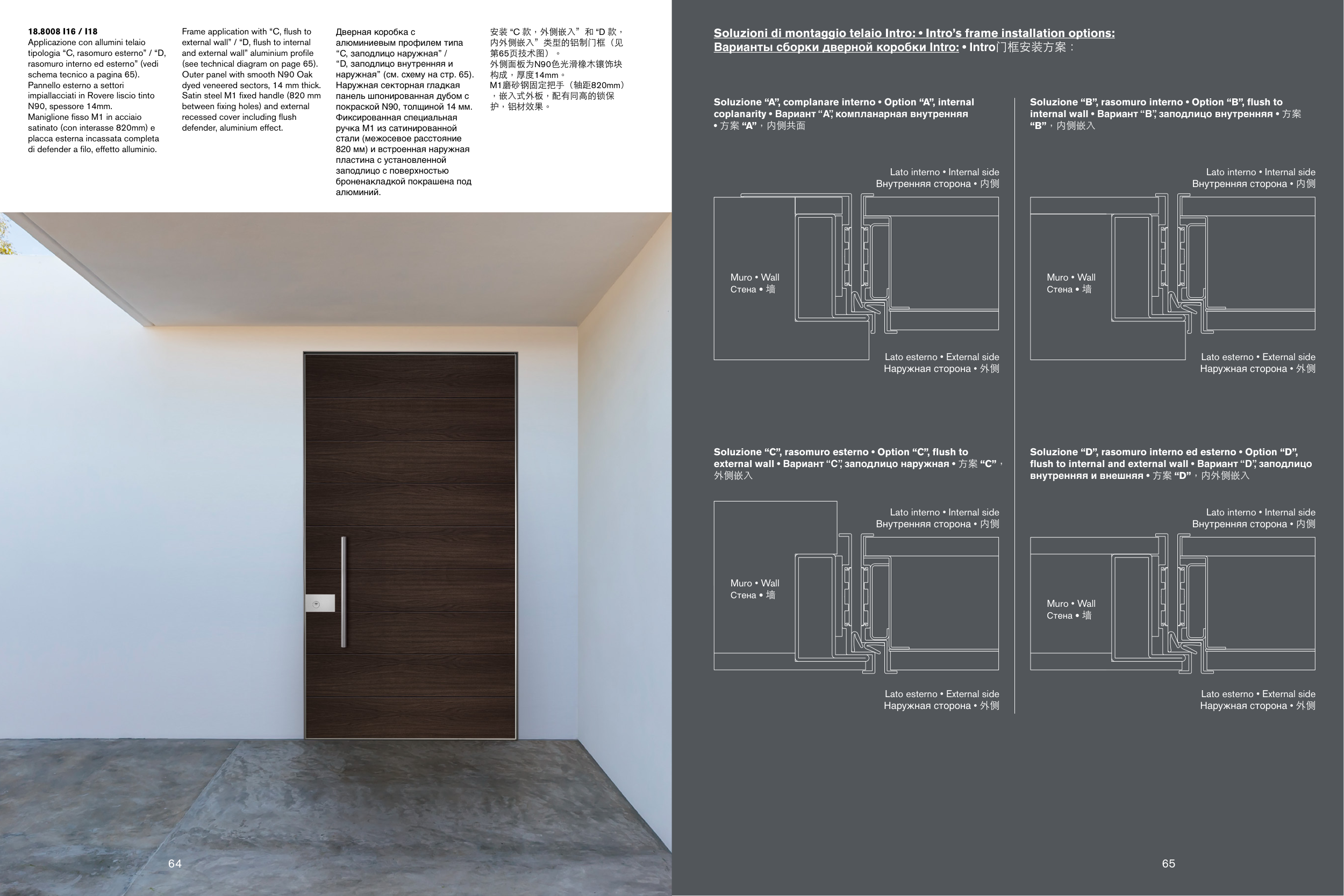

Soluzioni di montaggio telaio Intro: • Intro’s frame installation options:
Варианты сборки дверной коробки Intro: • Intro门框安装方案：
Lato interno • Internal side
Внутренняя сторона • 内侧
Lato esterno • External side
Наружная сторона • 外侧
Lato interno • Internal side
Внутренняя сторона • 内侧
Lato esterno • External side
Наружная сторона • 外侧
Soluzione “A”, complanare interno • Option “A”, internal
coplanarity • Вариант “А”, компланарная внутренняя
• 方案 “A”，内侧共面
Soluzione “B”, rasomuro interno • Option “B”, flush to
internal wall • Вариант “В”, заподлицо внутренняя • 方案
“B”，内侧嵌入
Lato interno • Internal side
Внутренняя сторона • 内侧
Lato esterno • External side
Наружная сторона • 外侧
Lato interno • Internal side
Внутренняя сторона • 内侧
Lato esterno • External side
Наружная сторона • 外侧
Soluzione “C”, rasomuro esterno • Option “C”, flush to
external wall • Вариант “С”, заподлицо наружная • 方案 “C”，
外侧嵌入
Soluzione “D”, rasomuro interno ed esterno • Option “D”,
flush to internal and external wall • Вариант “D”, заподлицо
внутренняя и внешняя • 方案 “D”，内外侧嵌入
Muro • Wall
Стена • 墙
Muro • Wall
Стена • 墙
Muro • Wall
Стена • 墙
Muro • Wall
Стена • 墙
64
65
