Lato esterno
• Outer side
• Наружная сторона
• 外侧
Lato interno
• Inner side
• Внутренняя сторона
• 内侧
Lato esterno • Outer side • Наружная сторона • 外侧
Lato interno • Inner side • Внутренняя сторона • 内侧
Lato esterno
• Outer side
• Наружная сторона
• 外侧
Lato interno
• Inner side
• Внутренняя сторона
• 内侧
Lato esterno • Outer side • Наружная сторона • 外侧
Lato interno • Inner side • Внутренняя сторона • 内侧

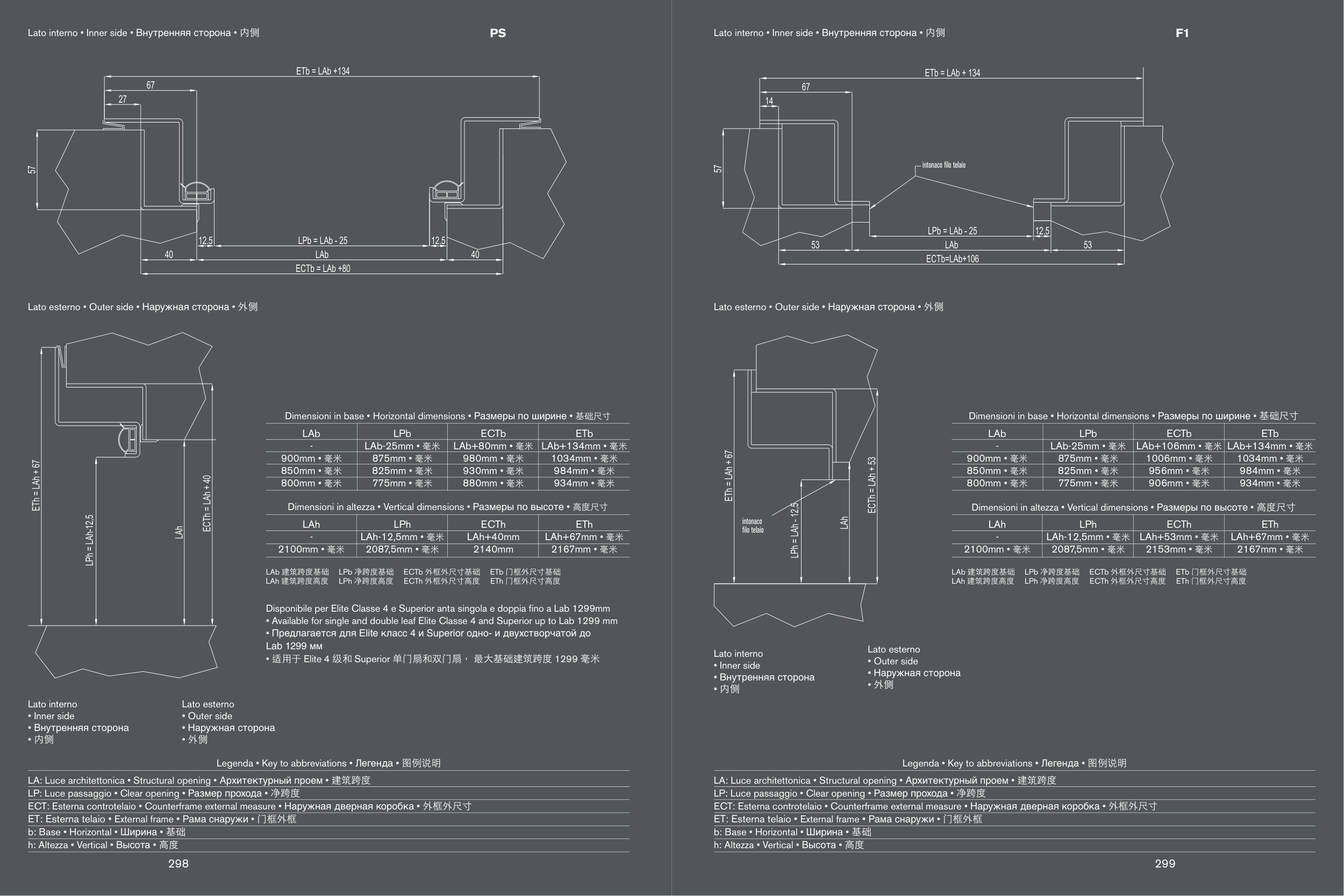

LA: Luce architettonica • Structural opening • Архитектурный проем • 建筑跨度
LP: Luce passaggio • Clear opening • Размер прохода • 净跨度
ECT: Esterna controtelaio • Counterframe external measure • Наружная дверная коробка • 外框外尺寸
ET: Esterna telaio • External frame • Рама снаружи • 门框外框
b: Base • Horizontal • Ширина • 基础
h: Altezza • Vertical • Высота • 高度
Legenda • Key to abbreviations • Легенда • 图例说明
PS
Disponibile per Elite Classe 4 e Superior anta singola e doppia fino a Lab 1299mm
• Available for single and double leaf Elite Classe 4 and Superior up to Lab 1299 mm
• Предлагается для Elite класс 4 и Superior одно- и двухстворчатой до
Lab 1299 мм
• 适用于 Elite 4 级和 Superior 单门扇和双门扇， 最大基础建筑跨度 1299 毫米
LA: Luce architettonica • Structural opening • Архитектурный проем • 建筑跨度
LP: Luce passaggio • Clear opening • Размер прохода • 净跨度
ECT: Esterna controtelaio • Counterframe external measure • Наружная дверная коробка • 外框外尺寸
ET: Esterna telaio • External frame • Рама снаружи • 门框外框
b: Base • Horizontal • Ширина • 基础
h: Altezza • Vertical • Высота • 高度
Legenda • Key to abbreviations • Легенда • 图例说明
Dimensioni in base • Horizontal dimensions • Размеры по ширине • 基础尺寸
Dimensioni in altezza • Vertical dimensions • Размеры по высоте • 高度尺寸
LAb
-
900mm • 毫米
850mm • 毫米
800mm • 毫米
LPb
LAb-25mm • 毫米
875mm • 毫米
825mm • 毫米
775mm • 毫米
ECTb
LAb+106mm • 毫米
1006mm • 毫米
956mm • 毫米
906mm • 毫米
ETb
LAb+134mm • 毫米
1034mm • 毫米
984mm • 毫米
934mm • 毫米
LAh
-
2100mm • 毫米
LPh
LAh-12,5mm • 毫米
2087,5mm • 毫米
ECTh
LAh+53mm • 毫米
2153mm • 毫米
ETh
LAh+67mm • 毫米
2167mm • 毫米
F1
298
299
intonaco filo telaio
intonaco
filo telaio
Dimensioni in base • Horizontal dimensions • Размеры по ширине • 基础尺寸
Dimensioni in altezza • Vertical dimensions • Размеры по высоте • 高度尺寸
LAb
-
900mm • 毫米
850mm • 毫米
800mm • 毫米
LPb
LAb-25mm • 毫米
875mm • 毫米
825mm • 毫米
775mm • 毫米
ECTb
LAb+80mm • 毫米
980mm • 毫米
930mm • 毫米
880mm • 毫米
ETb
LAb+134mm • 毫米
1034mm • 毫米
984mm • 毫米
934mm • 毫米
LAh
-
2100mm • 毫米
LPh
LAh-12,5mm • 毫米
2087,5mm • 毫米
ECTh
LAh+40mm
2140mm
ETh
LAh+67mm • 毫米
2167mm • 毫米
LAb 建筑跨度基础 LPb 净跨度基础 ECTb 外框外尺寸基础 ETb 门框外尺寸基础
LAh 建筑跨度高度 LPh 净跨度高度 ECTh 外框外尺寸高度 ETh 门框外尺寸高度
LAb 建筑跨度基础 LPb 净跨度基础 ECTb 外框外尺寸基础 ETb 门框外尺寸基础
LAh 建筑跨度高度 LPh 净跨度高度 ECTh 外框外尺寸高度 ETh 门框外尺寸高度
